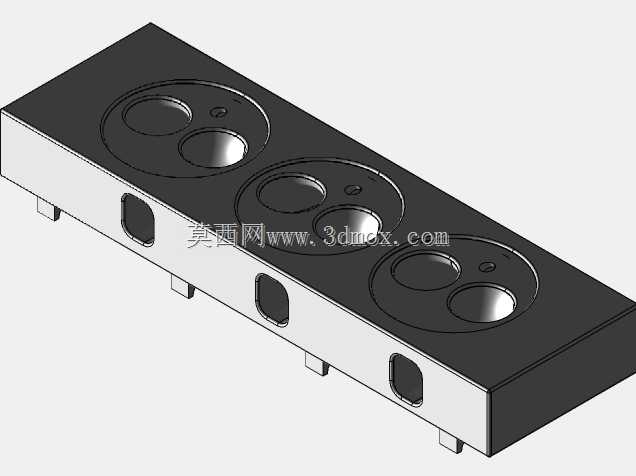

CA6140发动机缸盖结构三维设计

　　在商用车、工程机械配套的直列四缸内燃机动力单元中，缸盖是承担核心功能的关键承压部件，这款适配CA6140机型的缸盖结构，在设计阶段就充分考虑了量产加工的工艺可行性与装机后的工况适配性。从实际应用场景来看，该缸盖主要匹配排量4.0升级别的柴油动力单元，覆盖中型载货汽车、轻型工程装载机、固定动力发电机组等多个应用场景，需要在-30℃到45℃的环境温度区间内稳定工作，承受缸内最高12MPa的燃烧爆发压力，同时兼顾冷却水腔的散热效率与润滑油道的密封可靠性。

　　从功能特性层面拆解，这款缸盖集成了进气道、排气道、燃烧室凹坑、喷油器安装孔、气门导管安装位、缸盖螺栓过孔、冷却水腔、润滑油道等多个功能结构，其中进排气道采用螺旋进气道设计，能够在进气行程中形成足够强度的进气涡流，优化柴油与空气的混合效果，提升燃烧效率降低排放；每缸对应布置两个气门安装位，分别适配进气门与排气门，气门座圈采用过盈压装的设计结构，能够承受气门开闭过程中的高频冲击与高温燃气冲刷；喷油器安装孔采用阶梯孔结构，保证喷油器安装后伸出高度符合设计要求，确保燃油喷射角度与燃烧室形状精准匹配，避免燃油喷射到缸壁或气门上造成积碳。

　　设计过程中，首先确定了缸盖的整体安装边界：整体长度方向尺寸匹配CA6140缸体的顶面安装孔位，四个缸孔的中心距严格沿用原机型的120mm设计，保证与缸体、活塞、连杆等原有部件的互换性；宽度方向预留了进排气歧管的安装法兰面，法兰面的螺栓孔位置与原有进排气歧管完全对齐，不需要改动周边配套部件即可完成装配；高度方向从缸盖底面到气门室盖安装面的尺寸控制在115mm，保证气门开启最大升程时不会与活塞顶面发生碰撞，同时预留了足够的气门弹簧安装空间。冷却水腔的设计采用了纵向贯通的结构，从缸体前端进水，依次经过四个缸的燃烧室周边区域，从缸盖后端的出水节温器座流出，水流路径经过优化，在鼻梁区（进排气门之间、喷油器与气门之间的高热负荷区域）特意加大了水腔流通截面，提升该区域的冷却效率，避免长期工作出现热疲劳裂纹。

　　安装边界的设计上，缸盖底面采用精加工平面，平面度公差控制在0.05mm以内，与缸体顶面配合时采用整体式气缸垫密封，缸盖螺栓采用10.9级高强度螺栓，按照从中间到两边的顺序分三次拧紧，最终拧紧力矩控制在180-200N·m，保证缸垫的密封压力均匀分布，避免出现漏气、漏水、漏油的三漏问题。缸盖侧面预留了水温传感器、机油压力传感器的安装螺纹孔，位置与原有整机线束的走向匹配，不需要额外改动线束支架即可完成传感器装配；前端面预留了正时齿轮室的安装定位止口，后端面预留了飞轮壳的连接定位面，所有定位尺寸的公差都按照IT7级精度控制，保证装配时的同轴度要求。

　　从加工工艺的角度考虑，这款缸盖的结构设计特意避免了深腔、窄槽等难以加工的结构，所有铸造圆角都控制在R3-R5mm之间，适合采用砂型铸造批量生产，铸件毛坯经过时效处理消除内应力后，再进行各个平面、孔系的机加工；关键的气门导管孔、喷油器安装孔采用镗削加工，圆柱度公差控制在0.01mm以内，保证气门运动的导向精度与喷油器的安装同轴度。在实际装机测试中，这款缸盖在额定转速2400r/min的工况下，能够稳定输出额定功率，鼻梁区的工作温度控制在280℃以内，远低于材料的热疲劳临界温度，经过1000小时满负荷耐久测试后，没有出现裂纹、变形、密封失效等问题，能够满足配套动力的可靠性要求。
