CA6140车床发动机摇臂结构三维设计

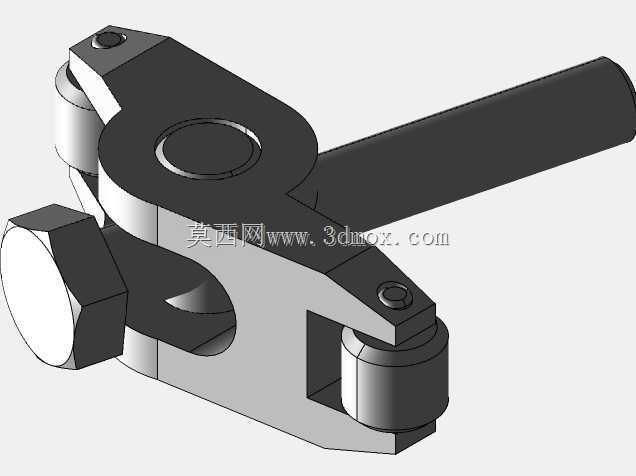

　　在普通卧式车床的进给传动与发动机配气机构的交叉应用场景中，摇臂这类杠杆式传动零件承担着力的换向与行程放大的核心作用，本次呈现的摇臂结构，同时适配CA6140系列车床的操纵机构传动链路与内燃发动机的气门驱动单元，是典型的小体积高负载传动构件。从实际设备运行逻辑来看，这类摇臂的核心功能是将输入端的直线或小角度摆动，按照固定传动比转化为输出端的受控位移，在车床操纵系统中，它负责将手柄的扳动行程传递到主轴箱的滑移齿轮拨叉，实现不同转速档位的精准切换；在发动机配气机构中，它承接凸轮轴的顶升力，克服气门弹簧的预紧力驱动气门按时开闭，保证进排气时序与升程符合设计要求。

　　设计这类摇臂时，首先要明确安装边界的硬约束：摇臂的中心铰接孔是整个构件的旋转基准，孔的同轴度、圆柱度公差直接影响摆动过程的卡滞风险，设计时铰接孔内预留了衬套安装位，可通过更换耐磨铜衬套延长整体使用寿命，避免基体磨损后整体报废。长臂端的圆柱杆是行程输出端，其外圆尺寸与配套拨叉或气门推杆的凹槽尺寸严格匹配，装配后径向间隙控制在0.02-0.05mm区间，既保证传动过程无明显空程，又不会因过盈导致运动卡滞。短臂端的两个滚轮安装位，分别对应车床操纵机构的定位钢珠接触面与发动机凸轮的型面接触面，滚轮采用销轴铰接在摇臂基体上，将滑动摩擦转化为滚动摩擦，大幅降低高频往复运动下的接触面磨损速率。

　　从结构强度设计角度，摇臂的基体采用变截面设计，铰接孔周边做了加厚凸台处理，承受凸轮顶升力的短臂侧设置了加强筋结构，在保证整体刚度满足1.5倍额定负载下形变量不超过0.03mm的前提下，尽可能去除非受力区域的材料，降低构件自身转动惯量，减少高速摆动过程中的惯性冲击。外形轮廓的过渡处全部采用圆角处理，避免应力集中导致的交变载荷下疲劳断裂，尤其是长臂与基体的连接位置、短臂滚轮安装座的根部，圆角半径不小于3mm，匹配铸造或铣削加工的工艺要求，不会出现加工死角。

　　安装层面，该摇臂的铰接孔中心到长臂端面的距离、到短臂滚轮中心的距离，严格遵循CA6140车床操纵机构的杠杆比要求，传动比误差控制在1%以内，保证手柄扳动角度与拨叉移动行程的对应关系符合原机床的操作手感，不会出现档位挂接不到位或过位打齿的问题。两个紧固螺钉的安装位置分别位于铰接孔的两侧，装配时螺钉的压紧端面与摇臂基体的贴合面平行度公差不超过0.02mm，避免螺钉压紧后摇臂出现偏斜，导致摆动过程中与周边壳体、其他传动构件发生运动干涉。滚轮销轴的安装孔与铰接孔的中心距公差控制在±0.01mm，保证滚轮与凸轮或定位钢珠的接触位置始终处于型面的工作区间，不会出现偏磨导致的接触应力集中。

　　在实际工况适配性上，该摇臂的工作环境存在一定的润滑油雾，因此所有配合面的表面粗糙度要求控制在Ra1.6以下，非配合面Ra3.2即可，既满足耐磨要求，又不会过度提升加工成本。铰接孔内的衬套采用锡青铜材质，自带储油槽结构，可在定期润滑的工况下实现长期无故障运行，滚轮采用轴承钢淬火处理，表面硬度达到HRC58-62，可承受高频次的接触冲击而不出现点蚀、凹陷问题。整个构件的外形尺寸完全适配CA6140车床主轴箱操纵机构的安装空间，装配后摇臂摆动全行程范围内，与周边的轴类零件、箱体壁面的最小间隙不小于2mm，即使存在加工与装配误差，也不会出现运动干涉问题，可直接用于原机床的故障零件替换，也可作为同类杠杆式传动构件的设计参考模板，调整臂长比例与安装接口后适配其他需要行程换向、力放大的机械传动场景。
