金属板材自行车链罩结构设计方案

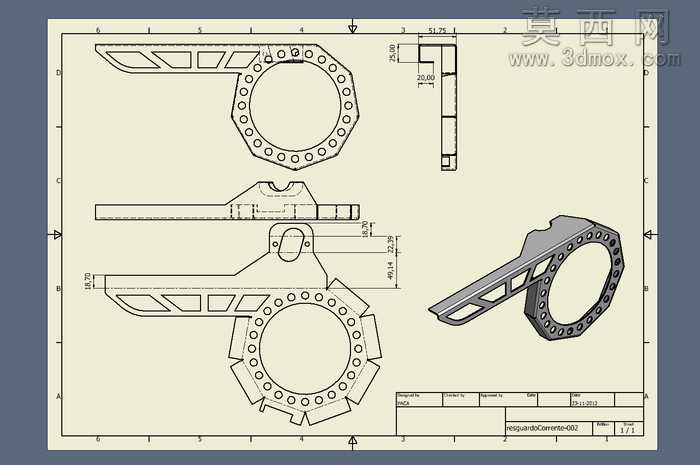

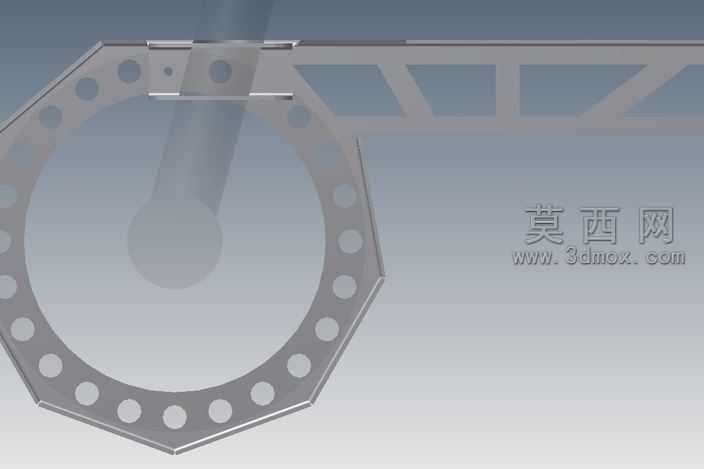

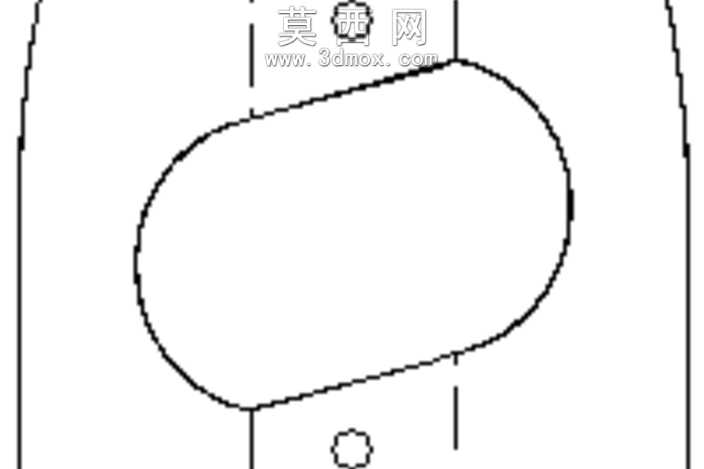

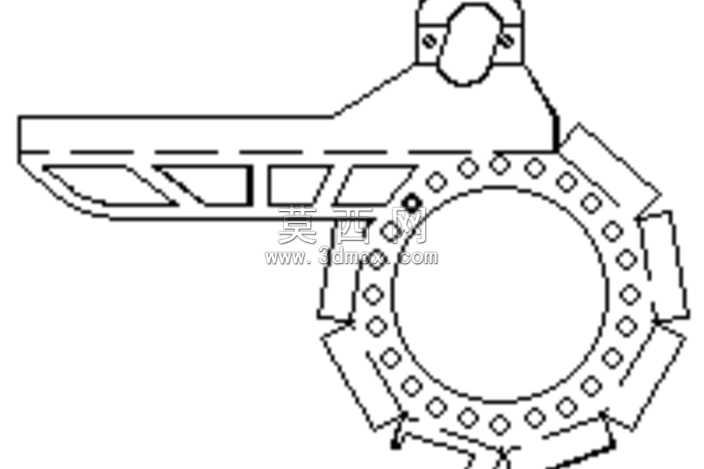

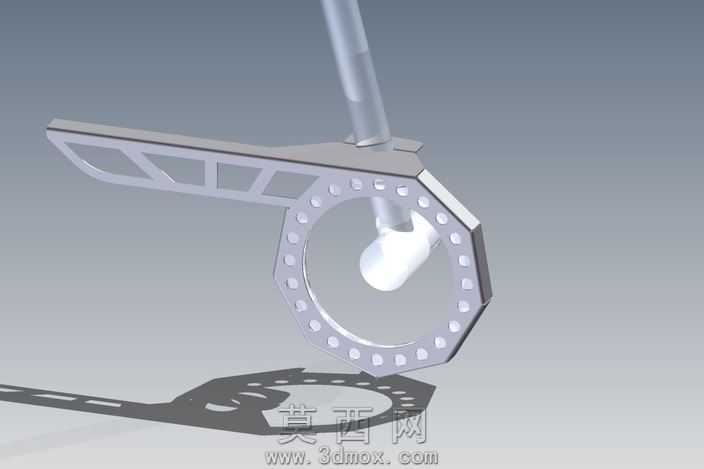

本作品为适配自行车传动系统的金属板材链罩三维设计，建模阶段依托参数化三维设计软件完成全流程结构搭建，首先基于自行车牙盘、链条的标准运动包络尺寸确定基础轮廓边界，通过草图绘制精准勾勒链罩的外侧防护曲面与内侧避让轮廓，针对牙盘旋转时的齿部运动空间、链条上下摆动的极限位置预留充足安全间隙，避免骑行过程中链罩与传动部件发生运动干涉。建模过程中对链罩的安装固定结构做了专项优化，设计了与自行车车架五通位置适配的弯折安装支耳，支耳处预留标准紧固件安装孔位，通过钣金特征模块完成板材的折弯、切口、冲压成型特征构建，还原金属板材冲压加工的真实工艺特征，链罩主体表面设计了多组镂空减重结构，在保证整体结构刚度的前提下降低零件自重，同时兼顾外观的流线型设计质感，镂空区域的边角全部做圆角过渡处理，避免尖锐边角带来的安全隐患。材质设定环节选用常用的冷轧钢板作为基础材质，表面渲染做了哑光金属质感处理，可根据实际使用需求追加喷塑、电镀等表面处理工艺的视觉效果。结构设计上充分考虑金属板材的冲压加工可行性，所有弯折半径符合板材冲压工艺的最小弯折半径要求，避免出现加工开裂风险，整体结构采用一体化冲压成型思路，减少后续焊接拼接工序，降低生产制造成本。设计过程中同步完成了工程图的视图布局，包含主视图、侧视图、轴测视图及关键安装尺寸的标注，清晰呈现链罩的整体外形与装配尺寸，可直接对接生产加工环节。该链罩能够有效阻挡骑行过程中链条沾染的泥水、油污飞溅到骑行者衣物上，同时避免骑行者裤脚卷入链条与牙盘的啮合区域，兼具防护实用性与外观装饰性，适配常规城市自行车、通勤自行车的传动系统安装需求，安装支耳的尺寸可根据不同车架规格做参数化调整，具备较好的适配通用性。
