桌面级木工数控雕刻机结构设计方案

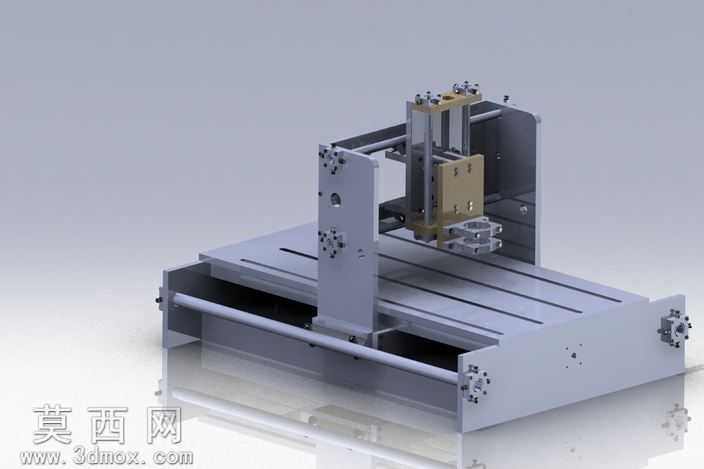

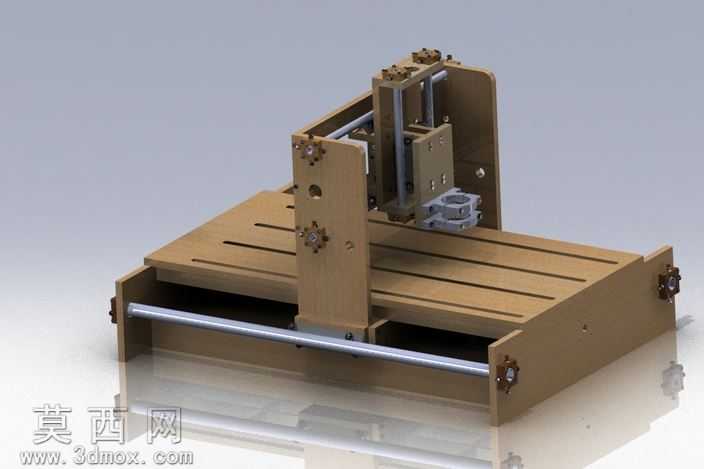

本作品为桌面级木工数控雕刻机的三维结构设计，整体采用龙门移动式结构布局，在三维建模过程中严格遵循机械加工设备的设计规范，对每一处零部件的装配关系、尺寸公差配合都进行了严谨的参数化设定。建模阶段从整体机架的搭建入手，底部床身采用加厚钢板焊接结构的等效建模，表面设置多道平行T型槽结构，用于加工过程中工件的装夹固定，床身内部预留了传动丝杠与线性导轨的安装位，保证X轴方向的长行程运动精度。两侧立式立柱与龙门横梁采用一体化连接设计，建模时重点还原了立柱与床身之间的滑块锁紧结构，每处调节手轮的刻度标识、锁紧螺栓的排布都按照实际加工需求进行1:1还原，Z轴滑台部分搭载主轴安装座，可适配不同功率的木工加工主轴，滑台与横梁之间采用双导轨支撑配合滚珠丝杠传动的结构，有效降低加工过程中的振动偏移。材质渲染阶段，对床身、立柱等结构件赋予磨砂金属钢材材质，还原铸铁机架的哑光金属质感，对传动丝杠、导轨等运动部件赋予抛光金属材质，突出精密传动部件的光洁度，对调节手轮、操作件赋予防滑橡胶与金属结合的材质效果，整体渲染效果真实还原设备的工业质感。结构设计上充分考虑木工加工的实际需求，X、Y、Z三轴的行程参数适配小型木工工件的雕刻、切割加工场景，各轴的传动端都设置了行程限位块与防撞缓冲结构，设备的走线槽、驱动电机安装位都做了隐藏式设计，既保证外观整洁也避免加工木屑进入传动区域影响运行精度。设计思路围绕小型化、高精度、易操作的核心需求，在保证结构刚性的前提下尽可能压缩设备整体占地面积，让设备可适配小型工坊、个人DIY加工的使用场景，各零部件的连接方式都采用标准件装配设计，方便后期的维护更换与配件采购，整体结构经过运动仿真验证，各轴运动无干涉，传动路径顺畅，可直接用于后续的实物加工制作参考。
