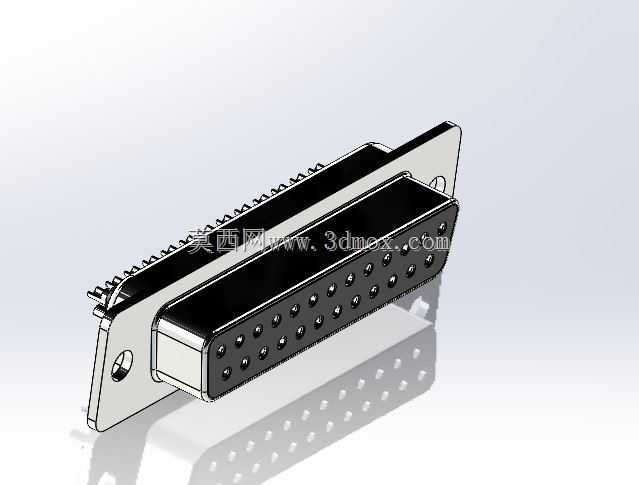

在工业控制机柜、老旧数控系统IO扩展、测试仪器信号转接这类场景里,DB-25接口的出镜率一直不低,很多刚入行的结构工程师容易把这类连接器当成标准外购件直接调用,真到做安装位干涉检查、载流冗余校核的时候才发现,不同厂家的DB-25在安装法兰尺寸、引脚伸出长度、绝缘壳体厚度上的细微差异,很容易导致装配时出现面板开孔错位、焊盘与引脚虚接、外壳与周边金属件安全距离不足的问题。这次做的这个DB-25连接器三维结构,完全是按照工业场景常用的220V耐压、单引脚2A载流的规格来还原的,没有做简化处理,每一个结构细节都对应实际生产装配的需求。
先从安装边界说起,这个连接器采用的是标准D-SUB系列的法兰安装结构,两侧带安装固定耳,耳上的通孔适配M2.5的面板安装螺丝,两个安装孔的中心距严格按照行业通用的30.8mm间距来做,法兰整体厚度1.5mm,和金属面板贴合的面做了0.1mm的平面度公差预留,避免安装时因为法兰翘曲导致连接器歪斜。连接器主体的金属屏蔽壳厚度0.3mm,采用折弯包胶结构,把内部的黑色绝缘塑封体完全包裹,屏蔽壳和安装法兰是一体冲压成型的,接地引脚直接从法兰侧延伸出来,不需要额外做接地弹片,装配的时候直接通过安装螺丝和机柜面板连通就能实现屏蔽接地,减少了装配工序。
内部的绝缘基座采用耐温PA66材质建模,25个引脚按照两排交错排布,上排13针下排12针,引脚间距2.77mm,相邻引脚之间的绝缘筋厚度0.6mm,完全满足220V交流电压下的爬电距离要求,不会出现引脚间打火击穿的问题。每个引脚的直径0.76mm,插合端做了0.2mm的倒角导向,方便和公头对插的时候顺利导入,不会出现插歪顶弯引脚的情况;焊接端伸出绝缘基座的长度是3.2mm,刚好够穿过PCB板上1.0mm的焊盘孔,伸出焊盘的长度控制在1.5mm左右,既满足波峰焊的吃锡要求,又不会因为引脚过长导致和背面的元器件干涉。
设计的时候特意考虑了现场接线的实际情况,很多设备改造场景里DB-25不是直接焊在PCB上,而是要手工焊线,所以这个模型里的绝缘基座尾部做了喇叭口的进线导向,焊线的时候导线铜丝不会被基座边缘刮散,尾部的线档高度3mm,焊完线之后可以套热缩管或者用护线套包裹,不会出现导线根部弯折断裂的问题。另外金属外壳的上下边缘做了0.2mm的圆角处理,装配的时候不会刮伤操作人员的手,也不会划破线缆的绝缘层。
从实际选型的角度说,这个结构的DB-25可以用在单机设备的IO信号传输、小功率负载的电源转接场景,单引脚2A的载流能力,除了传输开关量、模拟量信号之外,也可以直接驱动小型电磁阀、指示灯这类负载,不需要额外做端子转接。建模的时候把所有的装配间隙都留好了,公母头对插的插拔力控制在行业标准范围内,不会出现插接过紧导致拔插困难,或者插接过松导致接触不良的问题。安装法兰和面板之间预留了0.5mm的密封垫安装槽,如果是用在户外或者有粉尘油污的场景,可以加装橡胶密封垫实现IP54级的面板防护,不需要额外修改安装结构。
很多工程师在画这类接插件的时候容易忽略引脚的同轴度,这个模型里每个引脚的位置度公差控制在0.05mm以内,和公头对插的时候每个针都能顺利对应插孔,不会出现个别引脚接触电阻过大发热的问题。金属屏蔽壳的接缝处做了重叠搭边结构,屏蔽连续性更好,在有电磁干扰的工业现场,能有效减少外界电磁干扰对信号传输的影响,也能避免内部信号向外辐射干扰其他敏感设备。另外整个连接器的外形长度控制在31mm,从面板安装面到尾部焊接端的突出长度是24mm,在做机柜内部布局的时候,这个尺寸可以给后方的走线预留足够的弯曲半径,不会因为连接器突出太长导致线缆弯折半径过小影响使用寿命。
