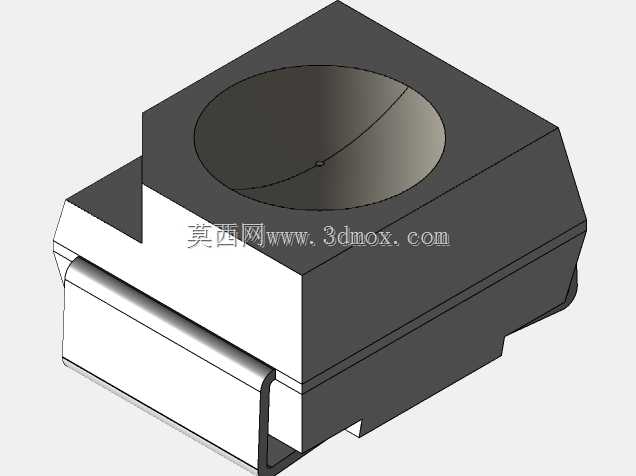

3528规格贴片式发光二极管结构建模

　　做电子结构设计这么多年，3528贴片LED是我在消费电子、工业控制板卡、车载指示模块里接触频率极高的表贴元器件，这次建模完全是按照实际量产器件的实物尺寸逆向还原，没有做任何艺术化夸张处理，所有结构特征都对应实物的装配与功能需求。

　　先从安装边界说起，3528封装的核心尺寸基准是3.5mm×2.8mm的本体长宽，这个尺寸是行业通用的表贴焊盘设计依据，建模时特意把本体底部的两个焊端做了0.15mm的倒角处理，对应SMT回流焊时的锡膏爬锡空间，避免建模时直角结构导致焊盘干涉，实际生产中很多新手画封装时忽略这个细节，容易出现立碑、虚焊的问题。本体上部的光学透镜部分，采用的是半椭球形的聚光结构，建模时没有直接用简单的半球替代，而是按照实际出光角度120°的要求调整了曲面曲率，透镜和黑色塑封本体的配合面做了0.05mm的过盈配合台阶，对应实际生产中透镜压装的定位需求，不会出现装配偏移导致的出光偏斜问题。

　　从应用场景来看，这类贴片LED大多用在空间受限的板卡上，比如工控主板的状态指示灯、小家电的功能提示灯、车载内饰的氛围辅助光源，相比直插LED，它不需要在PCB上开插件孔，能够大幅压缩板卡的厚度空间，适合高密度贴装的设计需求。建模时特意还原了黑色塑封本体的哑光质感特征，实际器件的塑封材料是添加了遮光剂的EMC环氧树脂，目的是避免相邻LED之间出现串光问题，尤其是在密集排布的数码管、点阵屏应用里，塑封本体的遮光性能直接影响显示的对比度。

　　设计思路上，整个模型采用分层建模逻辑，从底部的金属焊端、中间的塑封基座、上部的发光芯片腔体到顶部的光学透镜，每一层的配合间隙都按照实际公差带设置，金属焊端的厚度设置为0.2mm，伸出本体底部0.1mm，刚好对应SMT贴装时的焊锡厚度要求，不会因为焊端过高导致贴装时本体浮高，也不会因为焊端过薄导致焊接强度不足。透镜部分的内表面做了微结构磨砂处理的特征还原，对应实际器件中为了让出光更均匀做的雾化处理，避免出现中心亮斑的问题。

　　很多工程师在做PCB布局建模时，往往只画一个简单的方块代替LED，忽略了本体上部透镜的突出高度，实际3528LED的总高度是1.9mm，这个尺寸直接影响外壳的透光窗设计，如果建模时遗漏这个高度，很容易出现外壳装配后顶住透镜、或者透光窗和透镜距离过远导致出光发散的问题，这次建模把所有的高度尺寸都做了精准还原，包括塑封本体的拔模斜度——实际塑封件为了脱模方便，四个侧面都有1°的拔模角度，这个细节很多通用封装库都没有体现，在做紧凑结构的干涉检查时很容易出问题。

　　另外，模型还原了本体侧面的定位缺口特征，这个缺口是贴片机视觉识别的定位Mark点，对应SMT生产时的器件方向识别，避免贴装时正负极反向，建模时把缺口的尺寸、位置都按照实物做了1:1还原，能够直接用于贴装仿真、结构干涉检查等工程场景，不需要二次调整尺寸。
