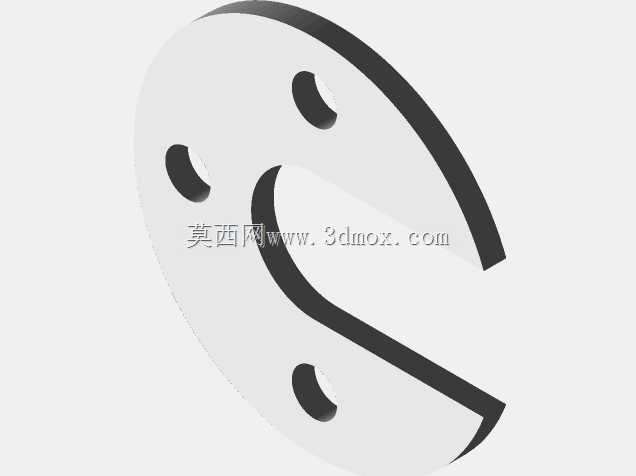

带弧形槽三均布孔弯形薄片状练习构件

　　这类带弧形通槽、三个沿周向均布通孔的弯形薄片状构件，常作为机床操作实训、三维建模入门阶段的典型练习载体，也可作为小型3D打印验证结构的测试样件，帮助从业者熟悉薄壁类异形零件的建模逻辑与加工工艺边界。从实际应用场景来看，这类结构的设计思路核心是验证非规则轮廓零件的定位装夹逻辑，三个均布的沉孔可作为穿装紧固件的安装位，适配小扭矩工况下的薄板类连接件固定需求，弧形通槽则可作为导向让位结构，在小型手动工装、桌面级实验装置中实现小行程的滑动导向功能，避免运动部件与安装基体发生干涉。做结构设计时，首先要明确零件的厚度边界，这类薄壁件的厚度通常控制在3-8mm区间，过薄会导致装夹加工时产生翘曲变形，过厚则会增加不必要的材料成本，

　　同时要保证三个通孔的中心位于同一分度圆上，孔位的角度公差控制在±0.1°范围内，避免安装时出现紧固件无法穿入的问题。弧形槽的轮廓需要做等宽设计，槽宽与配套导向销的直径保持0.05-0.1mm的间隙配合，槽的两端要做圆弧过渡，避免应力集中导致零件在反复滑动过程中出现开裂。零件的外轮廓为非对称弯形结构，建模时需要先绘制外轮廓的闭合草图，通过拉伸凸台生成基体，再分别切除出弧形通槽与三个安装孔，所有孔边与槽边都要做0.2mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员或配套零件。从安装边界来看，这类零件的安装平面需要保证平面度公差在0.05mm以内，三个安装孔的中心距偏差不能超过0.08mm，安装时需要采用平面定位方式，

　　以零件的底面作为主要定位基准，配合其中一个安装孔做角向定位，保证弧形槽的导向方向与设计要求的运动方向一致。在加工实训场景中，这类零件可以用来练习数控铣床的轮廓铣削、点位钻孔操作，帮助新手掌握非规则零件的找正方法，熟悉薄壁件加工时的切削参数选择，比如采用小进给量、高转速的切削方式，减少零件的加工变形；在3D打印场景中，这类结构可以用来测试打印机的悬空结构打印精度，验证弧形槽的成型质量与孔位的尺寸精度，作为设备调试的基准测试件。
