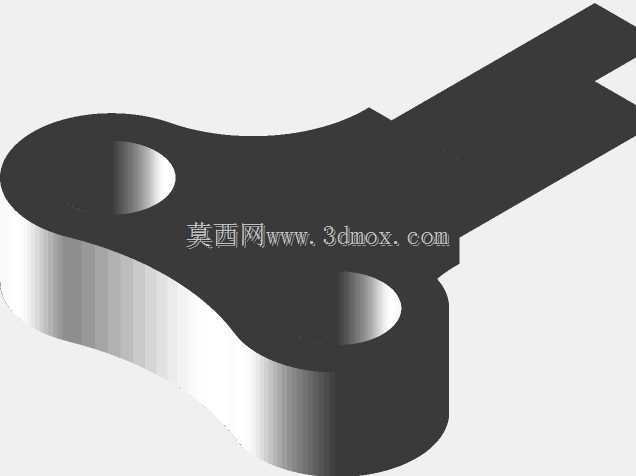

双孔叉型连接结构件三维建模设计

　　该零件属于典型的叉型铰接连接结构，在各类工装夹具、小型传动机构、轻工设备的连杆传动系统中应用广泛，主要承担两个运动部件之间的铰接传动、载荷传递作用，能够在往复摆动、小角度转动的工况下保持稳定的连接刚性，同时避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，零件主体采用一体化铣削成型的结构思路，两个同轴的通孔为铰接安装位，孔壁的加工精度直接决定铰接副的转动顺畅度与配合间隙，设计时需要根据配套销轴的公差带选择对应的基孔制配合，常规工况下选用H7公差即可满足中等载荷下的转动需求，若存在冲击载荷则需要适当提升孔壁表面硬度，可通过局部淬火或者镶装衬套的方式提升耐磨性能。零件延伸出的叉型臂为载荷传递的主要受力段，

　　截面采用等强度设计思路，从孔位位置向臂端平滑过渡，既避免了直角转折带来的应力集中问题，也能在满足结构强度的前提下尽可能减少零件整体重量，降低运动过程中的惯性载荷。在安装边界层面，两个铰接孔的中心距是核心安装尺寸，直接决定配套机构的传动行程与运动轨迹，建模过程中需要严格保证两孔的同轴度以及孔轴线与零件安装基准面的垂直度，否则实际装配时会出现销轴卡滞、转动阻力过大的问题，长期运行还会出现孔位偏磨、零件变形的故障。零件的厚度尺寸需要根据所传递的额定扭矩核算，叉臂的抗弯截面模量需要匹配最大工作载荷下的弯曲应力，避免满载时出现叉臂张开变形的情况。从实际应用场景出发，这类零件常出现在小型机床的操作机构联动部位、自动化设备的门体铰链结构、

　　3D打印设备的运动连杆组件、轻工包装机械的执行端连接部位，相比分体式铆接的叉型连接件，一体化结构的零件抗冲击性能更好，没有拼接缝隙带来的装配误差，传动精度更稳定。设计过程中需要注意孔口位置做倒角处理，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配时割伤操作人员或者刮损配套零件的表面。零件的非配合面可以做喷砂氧化或者喷塑处理提升防锈能力，配合面则需要保留机加工的表面粗糙度，不需要做额外的涂层处理，避免影响配合精度。在三维建模时，优先采用草图绘制截面轮廓后拉伸的基础特征，再对两个孔位做切除拉伸，最后对所有转折位置添加圆角过渡，圆角半径需要根据零件壁厚设置，通常取壁厚的0.2-0.3倍即可，既不影响零件的安装空间，

　　也能有效缓解应力集中问题。需要注意的是，叉臂的端部位置需要根据对接零件的接口尺寸做适配设计，若对接部位为平面接触则需要保证臂端端面的平面度，若对接部位为柱面配合则需要对应加工匹配的弧面，保证载荷传递时接触面受力均匀，避免局部压强过大导致的接触面压溃变形。对于需要定期维护的铰接部位，还可以在孔位外侧设计油槽或者注油孔，方便定期加注润滑脂，降低铰接副的磨损速度，延长零件的整体使用寿命。在进行强度校核时，重点需要核算孔壁的挤压应力以及叉臂根部的弯曲应力，根据实际工况的载荷循环次数选择对应的安全系数，静载荷工况下安全系数取1.5-2即可，存在交变载荷的工况下安全系数需要提升到3以上，避免长期运行出现疲劳断裂。
