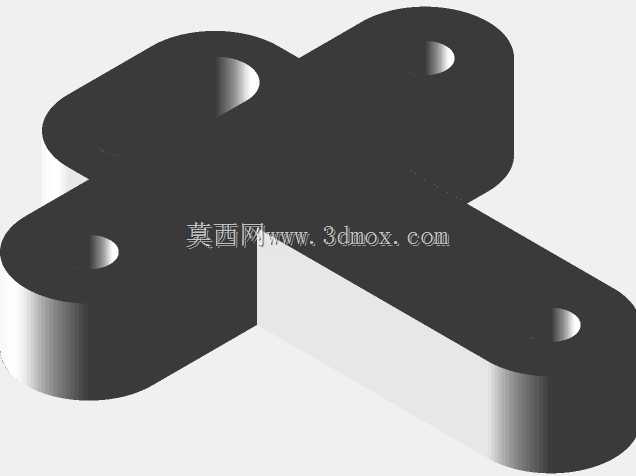

交叉型带孔连接固定件结构设计

　　这类交叉型带孔连接件常出现在轻载机械的连杆传动、工装夹具定位、小型设备机架拼接场景中，核心作用是实现两个垂直方向的构件连接与载荷传递，相比单臂直连结构，交叉布局的本体能同时承接两个正交方向的拉压载荷，避免单方向应力集中导致的连接失效。从结构设计逻辑来看，四个端部的通孔采用等直径设计，适配统一规格的圆柱销或螺栓紧固件，安装时无需区分孔位方向，降低现场装配的对位难度，孔位边缘做了微小的倒角处理，既可以去除机加工后的毛刺，也能在紧固件穿入时起到导向作用，避免硬敲造成孔边崩裂。本体的交叉过渡区域做了大圆弧平滑过渡，没有尖锐的直角转角，这一设计能有效分散载荷传递过程中的应力集中，在承受交变载荷时，过渡区域不会因为应力突变产生疲劳裂纹，

　　延长零件的使用寿命。零件整体采用等厚度板材加工成型，上下表面为平行平面，安装时可以直接贴合被连接件的安装面，不需要额外加工适配的斜面，降低配套构件的加工难度，四个连接臂的长度经过对称设计，每个臂上的孔中心到交叉中心的距离一致，安装后可以保证两个方向的连接点受力均匀，不会出现偏载力矩。从安装边界来看，零件的整体外轮廓尺寸适配小空间内的正交连接场景，四个连接臂的宽度略大于安装孔直径，保证孔壁到臂边缘的壁厚满足强度要求，不会在螺栓锁紧时出现臂部开裂的问题，同时整体厚度控制在合理范围，不会占用过多的安装空间，适合在紧凑的设备内部布局中使用。这类零件在3D打印验证阶段，可以直接采用标准层厚打印，不需要额外添加支撑结构，

　　因为所有悬空区域的角度都满足自支撑要求，打印完成后仅需简单去除孔位的少量残留即可直接用于装配验证，用来测试正交连接结构的受力表现、装配间隙是否符合设计预期，也可以作为机械结构设计入门阶段的练习案例，帮助设计者掌握对称结构设计、应力分散处理、安装孔位布局的基本设计逻辑，理解连接类零件在实际装配中的公差配合要求，避免出现设计的零件无法装配、受力后易断裂的常见问题。
