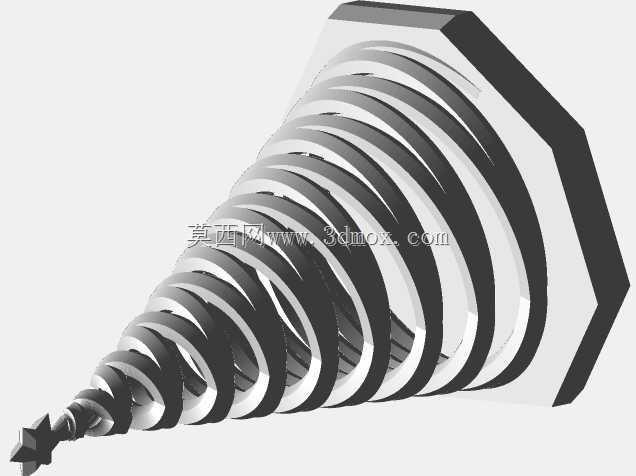

参数化螺旋星形圣诞树创意结构设计

　　这款螺旋形圣诞树结构，最初是作为参数化建模练习案例开发，实际落地可覆盖文创摆件、教学演示、节日装饰装置多个应用场景，在机械建模教学领域，它常被用作螺旋扫描、参数化阵列、可变截面特征的实操载体，能帮初学者快速理解特征间的参数关联逻辑，在文创产品开发场景中，调整螺旋升角、片层厚度、星形轮廓尺寸后，可直接适配3D打印、激光切割等不同加工工艺，做成桌面装饰、橱窗陈列道具甚至大型节日装置的核心结构。从功能特性来看，整个结构采用连续螺旋片层堆叠成型，底部为正六边形安装基座，基座平面度公差控制在0.2mm以内，可直接平稳放置在水平台面，不需要额外支撑固定；每一层螺旋片的外轮廓为等比例缩放的星形，相邻片层之间的螺旋升角保持恒定，

　　既保证了整体树形的锥度流畅性，也让结构在垂直方向具备一定的弹性形变空间，轻微按压后可快速回弹，不会出现永久性变形。设计过程中，首先确定底部基座的安装边界，六边形对边尺寸根据最终成品的应用场景调整，桌面摆件款基座对边尺寸通常设为80mm，整体高度控制在120mm，适配常规桌面陈列空间；大型装置款可将基座尺寸放大至800mm，整体高度做到1800mm，满足商场、展厅的陈列需求。轮廓参数采用全关联设计，星形的角数、外接圆直径、螺旋导程、片层厚度全部通过全局参数驱动，修改任意一个参数，整个模型可自动重生，不需要逐个调整特征，比如要做五角形版本，只需要把星形角数参数从6改成5，调整对应外接圆缩放比例，几分钟就能生成全新的结构方案，

　　大幅提升衍生设计的效率。结构细节上，每一片螺旋片的边缘都做了0.5mm的圆角过渡，避免加工后出现锐边划伤的问题，片层厚度根据加工工艺调整，3D打印PLA材质时厚度设为1.2mm，既保证结构强度，也不会因为过厚增加打印时间和材料成本；激光切割亚克力板材时，片层厚度和板材厚度保持一致，通过螺旋轨迹的卡槽结构实现片层间的拼接，不需要额外粘接固定，拆装方便可重复使用。在实际教学场景中，这个模型可以拆解成多个建模知识点：首先是可变截面扫描的轨迹线绘制，需要先绘制底部和顶部的星形轮廓，再通过螺旋线引导两个轮廓的渐变过渡；其次是参数化关系的设定，要保证每一层星形的缩放比例和螺旋升角匹配，避免出现片层错位；最后是基座和螺旋主体的衔接处理，

　　要保证连接位置的曲率连续，不会出现应力集中的问题。很多初学者在练习这类螺旋结构时，容易出现片层扭曲、特征重生失败的问题，这个模型的参数设置做了容错处理，参数调整范围设置了合理区间，比如螺旋导程的调整范围限定在整体高度的0.8-1.2倍之间，避免导程过大导致片层过度拉伸变形，导程过小导致片层重叠干涉。从安装适配性来看，小型桌面款的底部基座预留了3mm的沉孔，可搭配M3的螺丝固定在木质、金属底座上，也可以粘贴防滑胶垫直接放置；大型陈列款的基座内部设计了加强筋结构，整体重量控制在合理范围，底部预留了配重块安装位，可根据摆放环境的风力、震动情况添加配重，保证放置稳定性。结构的受力路径也做了优化，垂直方向的压力会沿着螺旋片均匀传导到底部基座，不会出现局部应力集中导致的片层断裂，经过测试，120mm高的PLA打印款，可承受5kg的垂直静载荷，完全满足日常陈列、把玩的使用需求。
