CA6140车床配套电源供应器结构设计

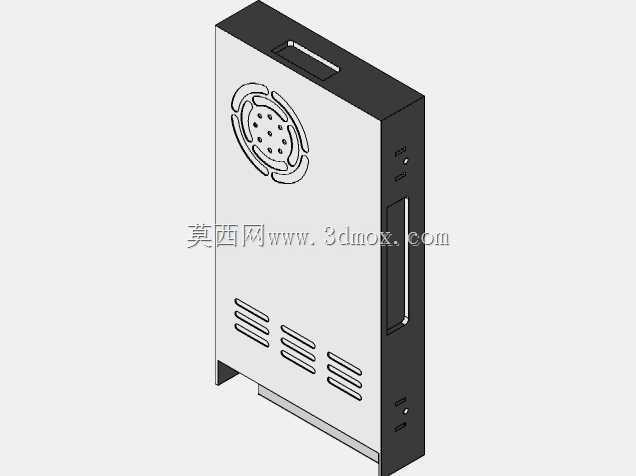

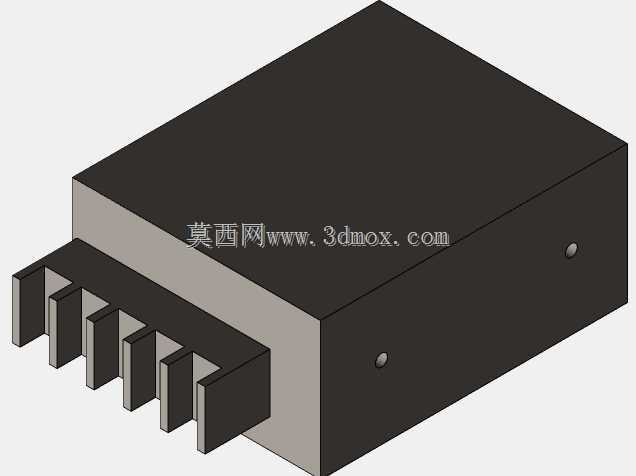

　　在普通卧式车床的电气系统搭建中，供电单元的稳定性直接决定整台设备的加工可靠性，CA6140作为通用型卧式车床的经典机型，其电控柜内的电源供应器需要适配车床车间多粉尘、电压波动频繁、长时间连续运行的工况，本次设计的电源供应器正是针对这类机床的安装空间与使用需求完成的结构方案。从实际安装场景来看，CA6140车床的电控柜预留安装位位于柜体内侧上部，靠近主进线端子排的区域，这个位置的空间边界有明确限制，宽度方向不能超出电控柜侧梁的安装槽位，深度方向要预留出接线端子的插拔操作空间，高度方向需要避开柜内走线槽的排布路径，因此在结构设计初期就先锁定了安装边界的尺寸约束，整体采用长方体薄型壳体结构，壳体侧边预留的固定耳孔可以直接适配原有电控柜的安装螺柱，不需要额外做安装支架的改造，替换原有老旧电源单元时可以直接对位安装，减少现场改装的工作量。

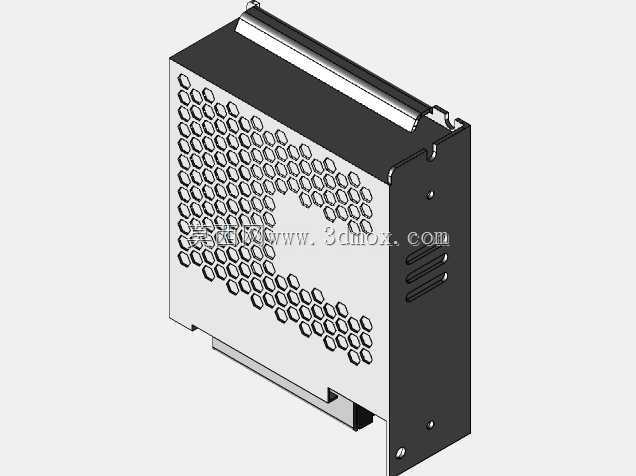

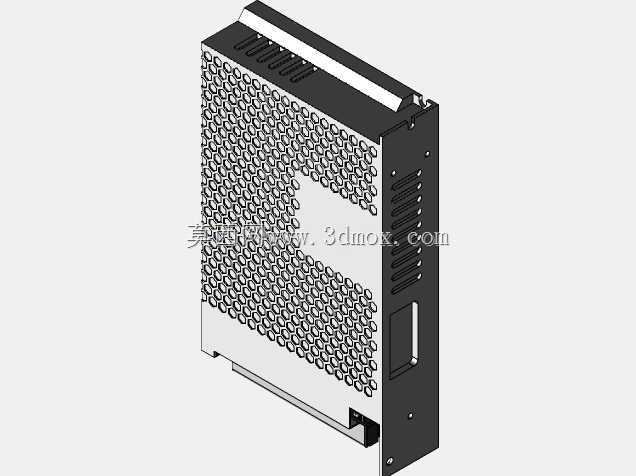

　　从功能特性来看，这款电源供应器需要为车床的数控系统模块、进给伺服驱动单元、照明回路以及操作面板的控制回路提供稳定的直流供电，不同回路的供电负载存在差异，因此壳体内部预留了分路接线的端子安装位，不同电压等级的接线区域做了物理分隔，避免现场接线时出现混接的问题。考虑到车床加工过程中会产生大量金属切削粉尘，壳体的拼接缝隙做了折边咬合结构，减少粉尘从拼接缝隙进入壳体内部的概率，同时正面区域设计了大面积的蜂窝状通风孔，通风孔的孔径经过核算，既可以保证内部功率器件的散热通风量，又能阻挡较大尺寸的金属切屑进入壳体内部，避免切屑搭接在电路板上造成短路故障。壳体侧面设计了竖向的长条通风槽，和正面的蜂窝孔形成对流风道，内部功率器件产生的热量可以通过风道快速排出，即使在车床连续8小时以上的满负荷加工工况下，壳体内部的温升也能控制在器件允许的工作范围内。

　　壳体的结构设计采用钣金折弯加工工艺，所有折弯边都做了圆角处理，避免安装和维护过程中划伤操作人员的手部，壳体一侧预留了状态指示灯的开孔位置，安装完成后操作人员不需要打开电控柜门，就可以通过指示灯判断电源单元的工作状态。接线端口设置在壳体的下部区域，和电控柜内向下走线的布线方向匹配，现场接线时线缆可以自然顺入走线槽，不需要做大幅度的弯折，减少线缆的应力疲劳。在结构细节上，壳体顶部设计了凸起的导向筋条，安装时可以顺着电控柜内的安装导轨滑入到位，降低现场安装的对位难度，固定孔位做了长圆孔设计，可以适配不同批次CA6140车床电控柜的安装孔位公差，避免因为柜体加工误差导致无法安装的问题。

　　从实际使用的角度出发，这款电源供应器的结构设计充分考虑了车床车间的维护需求，壳体的上盖采用可拆卸式结构，只需要拧下侧边的两颗固定螺丝就可以打开上盖，对内部的保险管、接线端子等易损部件进行更换，不需要将整个单元从电控柜上完全拆下，缩短设备故障的停机维护时间。壳体表面采用黑色哑光喷塑处理，既可以提升壳体的防锈耐腐蚀能力，适配车间内存在切削液雾气的潮湿环境，又不会因为表面反光干扰操作人员观察电控柜内的其他器件状态。在散热结构的设计上，没有采用额外加装散热风扇的方案，依靠壳体本身的金属材质和通风孔形成的自然对流完成散热，避免了风扇转动吸入更多粉尘、以及风扇本身故障带来的供电中断风险，更适合车床这类加工设备长时间稳定运行的需求。
