高精度伺服电机结构三维设计模型

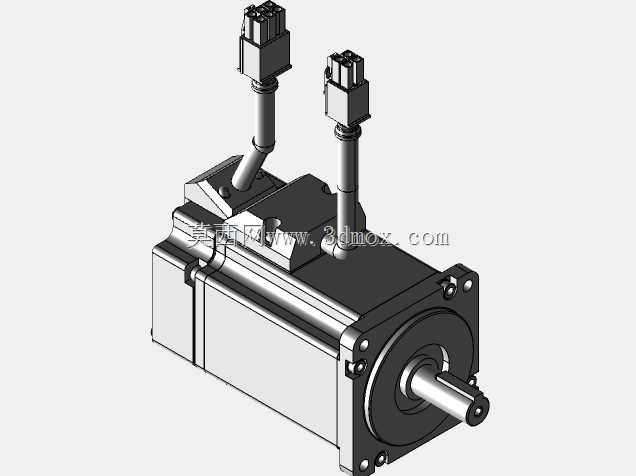

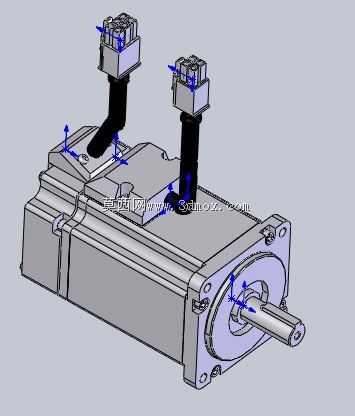

　　这款伺服电机的三维结构模型，完整还原了小功率交流伺服电机的全部实体细节，从输出轴端的法兰安装面，到机座尾部的两个连接器接口，所有结构特征都按照实际工业产品的装配逻辑搭建，没有做简化省略处理。在自动化生产线的各类运动控制场景中，这类伺服电机是核心执行部件，常见于电子制造贴装设备的进给轴、小型包装机械的牵引辊驱动、数控雕铣设备的进给传动单元，以及协作机器人的关节驱动部位，承担高精度位置控制、转速调节与转矩输出的功能，相比普通异步电机，其动态响应速度更快，位置控制精度更高，低速运行时转矩输出平稳，不会出现步进电机常见的丢步问题。从设计思路来看，模型首先确定了输出端的安装法兰基准，按照标准方形法兰的安装孔位布局，

　　预留了与设备安装板配合的定位止口尺寸，输出轴采用带键槽的圆柱轴结构，可适配同步带轮、联轴器、行星减速机等不同传动连接件，轴端的密封结构细节也做了还原，可直观看到油封的安装位置与配合间隙。机座部分采用带散热筋的一体式壳体结构，壳体表面的平行散热筋沿着电机轴向布置，在实际运行中可通过空气对流带走绕组产生的热量，避免长时间高负载运行时出现过热退磁问题。机座尾部的两个连接器分别对应动力线与编码器线接口，接口采用侧出式弯角结构，相比直出式接口，可减少设备安装时的尾部空间占用，避免线缆弯折半径过小导致的线芯断裂问题，连接器的卡扣锁紧结构也完整建模，可直观看到线缆插接后的锁紧状态。安装边界方面，模型的整体轴向尺寸、法兰安装孔的中心距、

　　输出轴的伸出长度与直径、连接器的安装高度都按照实际产品的尺寸公差逻辑搭建，结构工程师在做设备布局设计时，可直接调用该模型进行干涉检查，确认电机与周边传动部件、安装机架、防护钣金之间的安全间隙，不需要反复核对二维图纸的尺寸参数。从结构细节来看，电机后端盖的编码器安装腔、定子绕组的腔体空间、转子的磁钢布置位置都做了分层建模，可拆分查看内部的装配关系，对于刚接触伺服选型的设计人员来说，可通过该模型直观理解伺服电机的内部构造，区分动力接口与反馈接口的布局差异，避免现场接线时出现接口接反的问题。在做设备的三维布线设计时，该模型的连接器接口尺寸可直接作为线缆接头的匹配基准，提前规划线缆的走线路径与固定位置，减少设备装配阶段的现场改线工作量。
