施泰力风格高精度V型块工装夹具

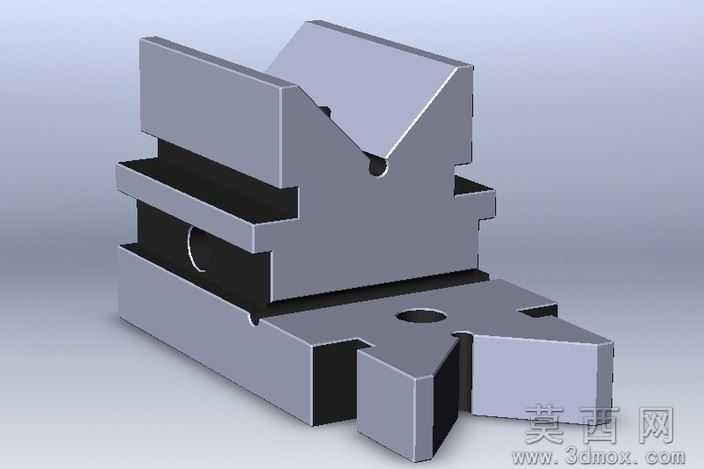

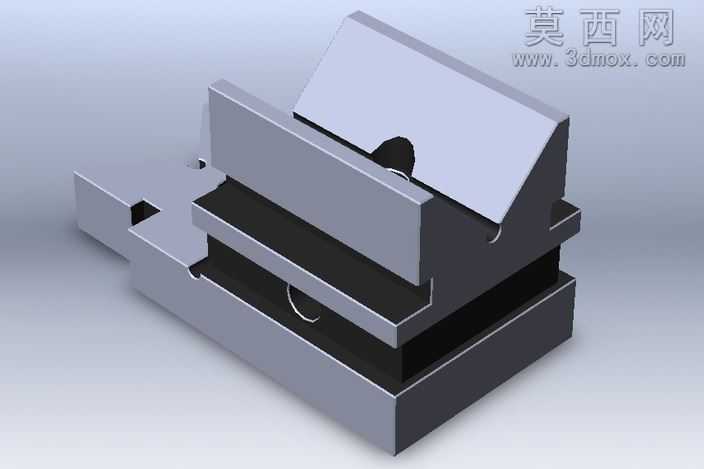

本模型为参照施泰力经典工装结构设计的高精度V型块，整体采用三维参数化建模方式完成，建模过程中严格遵循精密工装的设计公差逻辑，对每一处定位结构、配合面都做了精准的尺寸约束。模型主体采用多层堆叠式结构设计，上部开设90度标准V型定位槽，槽口边缘做了微小的倒角处理，避免工件装夹时出现磕碰划伤，同时提升定位贴合度；V型槽侧部开设锁紧孔位，可配套锁紧件实现轴类工件的压紧固定，防止加工检测过程中工件移位。中部设置可滑动的调节层结构，侧面开设锁紧限位孔，可根据不同装夹需求调整V型块的整体高度，适配不同规格的工件装夹场景，滑动配合面做了间隙预留设计，保证滑动顺畅无卡滞同时不会出现过大的配合间隙影响定位精度。下部基座设计有十字型定位槽与安装孔位，可快速适配机床工作台、检测平台的T型槽安装结构，实现V型块的快速固定与位置调整，基座前端还设计有辅助定位凸台，可配合挡块实现工件的轴向定位。材质设定上整体采用高碳铬轴承钢材质，渲染时赋予金属磨砂质感，对配合面做了精磨面的材质区分，清晰展现不同加工面的工艺差异，金属材质的反光、粗糙度参数都经过反复调整，还原精密工装的真实质感。设计思路上完全对标工业级精密V型块的功能需求，兼顾定位精度、装夹便利性与场景适配性，所有棱角处都做了合理的工艺倒角与去毛刺处理，符合实际加工的工艺要求，不存在无法加工的尖锐结构与不合理壁厚，模型可直接用于工装设计参考、机加工装夹方案演示、精密检测工装的结构验证，完整还原了施泰力V型块的经典结构优势，同时在细节处做了适配国内加工场景的优化调整，整体结构紧凑，刚性充足，可满足轴类零件加工、检测过程中的高精度定位需求。
