CA6140车床专用轴承座支撑结构

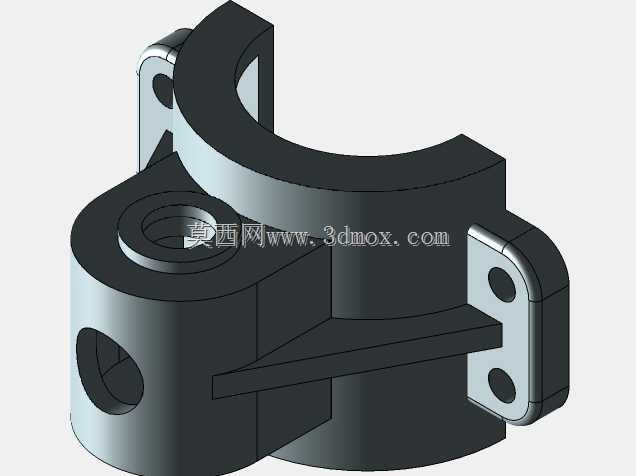

　　在普通卧式车床的主轴箱、进给箱等核心传动单元中，这类带半圆抱合结构的支撑座是承担轴系径向与轴向载荷的关键承载零件，其安装精度直接决定车床加工时的回转精度与切削稳定性。从结构设计逻辑来看，零件下半部分采用半圆弧形抱合面，与对应上盖配合后可形成完整的轴孔配合面，用于包裹支撑回转轴的外圈，这种剖分式结构相比整体式轴承座，更便于轴系的装配调整与后期维护，无需沿轴端方向穿装即可完成轴承的固定，尤其适配CA6140这类成熟车床内部紧凑的装配空间，能大幅降低装配时的对位难度。零件上部设置的同轴阶梯孔，用于安装定位销或锁紧螺栓，实现与上盖的刚性连接，孔位周边做了加厚凸台处理，可分散螺栓锁紧时的局部压应力，避免长期受载后出现孔位变形、螺栓松动的问题。

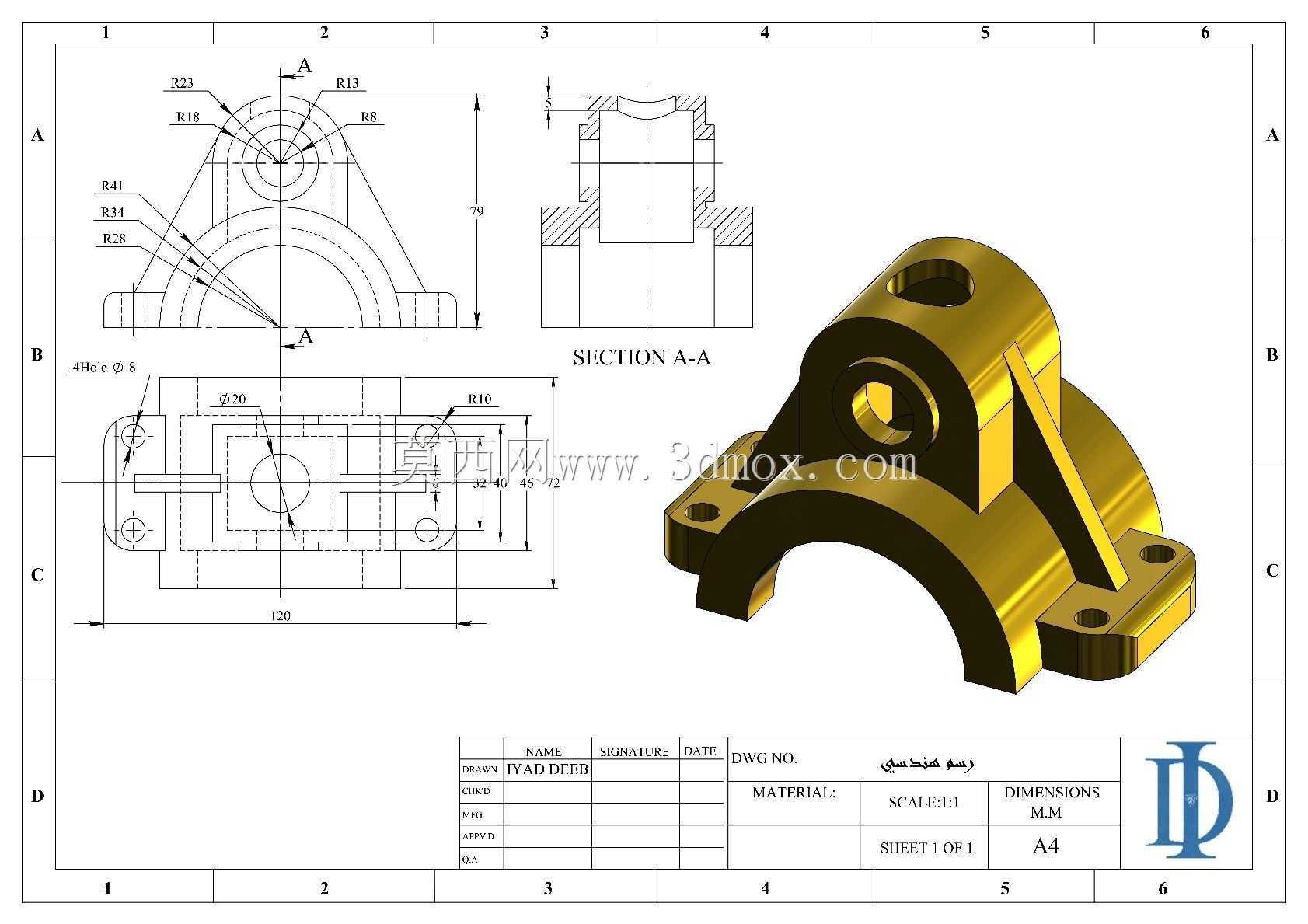

　　两侧延伸出的带安装孔耳板，是整个支撑座与车床床身或箱体基体的连接部位，耳板上的沉孔设计可让螺栓头部完全沉入板面以下，不会与周边运动部件产生干涉，耳板与主体结构之间设置了三角形加强筋，从结构力学角度优化了载荷传递路径，当轴系传递切削振动与径向载荷时，加强筋可有效降低耳板与主体连接处的应力集中系数，避免长期交变载荷下出现焊缝开裂或结构断裂的问题。从安装边界尺寸来看，零件总宽度控制在120mm范围内，半圆抱合面的半径匹配CA6140车床对应传动轴的轴承外圈尺寸，上部凸台高度70mm，两侧耳板的安装孔中心距与车床基体上的预装螺孔完全适配，安装时无需额外对基体进行扩孔或打磨处理，可直接对位安装。零件的剖面结构显示，轴孔配合面处做了精度预留，

　　实际加工时需达到IT7级尺寸精度，表面粗糙度控制在Ra1.6以下，才能保证与轴承外圈的配合紧密度，避免出现跑外圈的异常磨损问题。在实际车床运行场景中，该支撑座不仅要承担轴系回转带来的恒定径向载荷，还要承受车削加工断续切削时产生的冲击载荷，因此结构设计时在圆弧过渡处全部采用了R3至R28不等的圆角过渡，消除了直角连接处的应力集中隐患，同时零件的壁厚分布经过载荷仿真优化，承载区域壁厚均匀，非承载区域适当减薄，在保证结构强度满足车床满负荷切削要求的前提下，尽可能降低零件自身重量，减少对车床整体重量的额外负担。从三维建模的工程角度来说，这类零件建模时需优先保证半圆抱合面的圆柱度、安装孔的位置度以及上下结合面的平面度，

　　这些形位公差直接决定后续零件加工后的装配适配性，建模过程中需提前预留加工余量，尤其是配合面处的余量设置要匹配车床加工厂的常规加工工艺，避免余量过大增加加工成本，或是余量过小导致加工后尺寸超差。在实际设备维护场景中，这类支撑座属于车床的易损承载件，当长期使用后出现轴孔磨损、配合间隙超差时，会直接导致加工工件出现圆度超差、表面振纹等问题，因此该结构的标准化设计也便于备件的快速更换，无需对原有车床结构进行改动即可完成替换，大幅缩短设备停机维护的时间。
