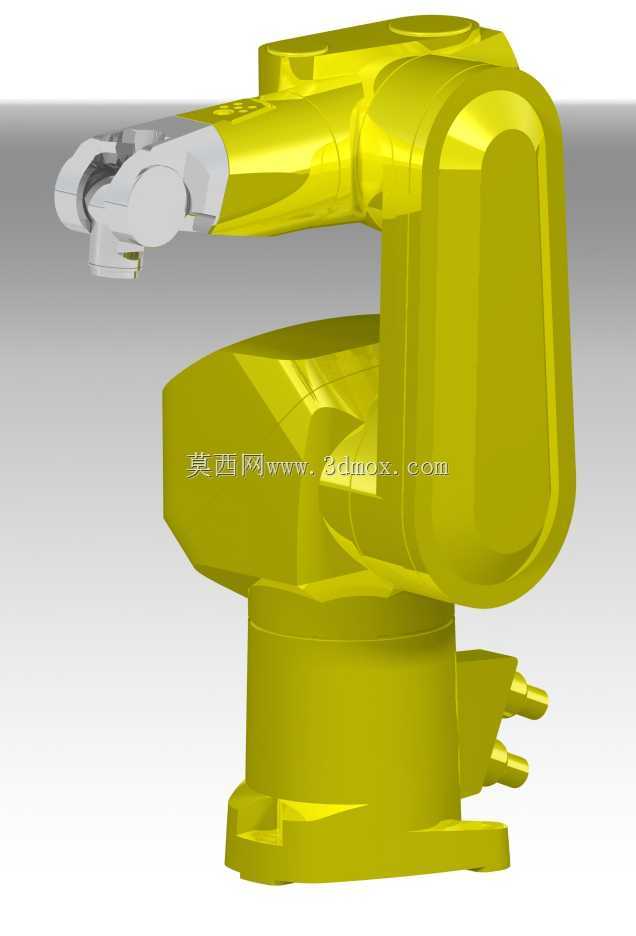

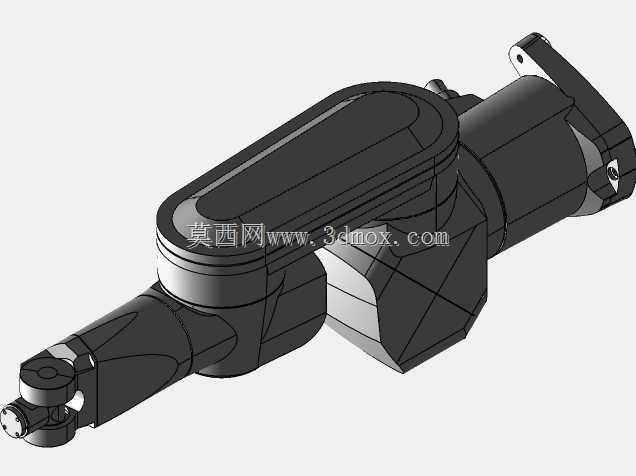

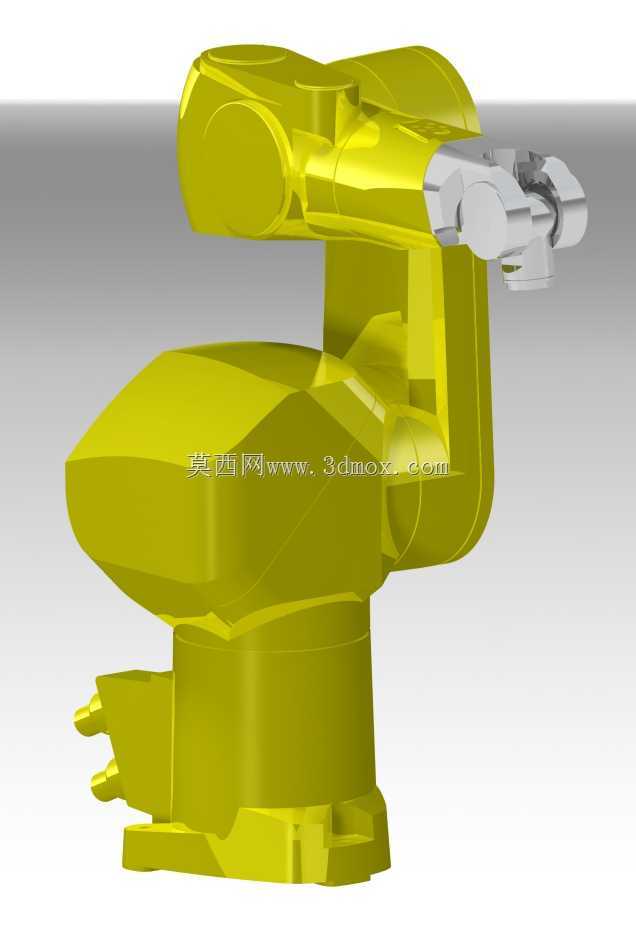

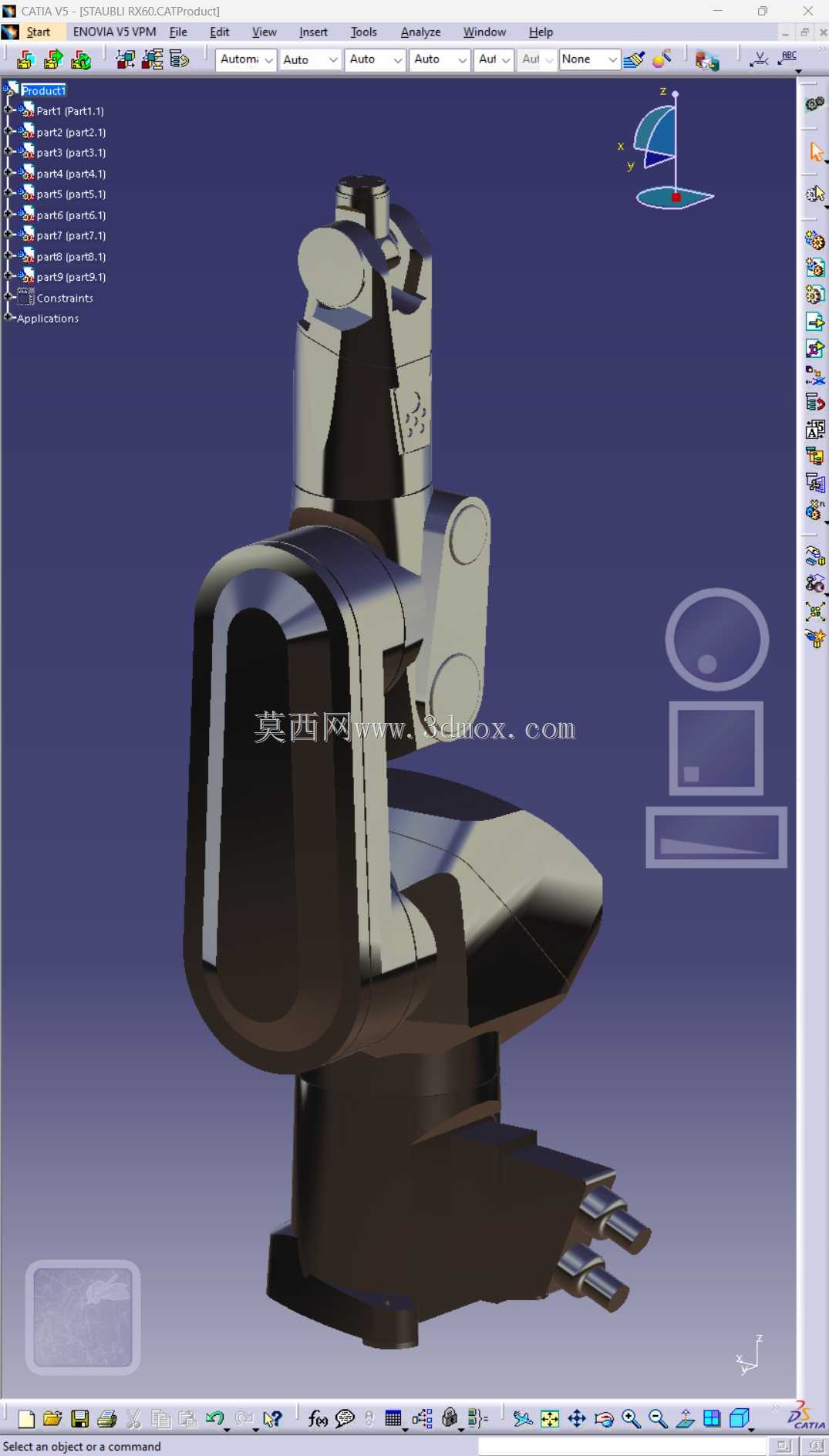

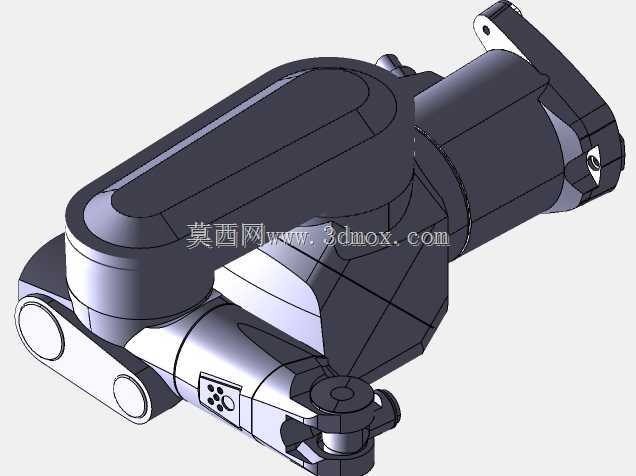

史陶比尔RX60六轴工业机械臂结构设计

　　这款六轴关节式机械臂的结构设计，完全围绕工业现场的柔性作业需求展开，从关节布局到安装边界的设定，都贴合通用工业场景的实际使用逻辑。先从安装端说起，该机械臂采用底座式固定安装结构，底座预留的安装孔位适配常见的工业设备安装平台，不管是固定在地面工装台、生产线侧装支架还是移动AGV搭载平台上，都能通过标准螺栓组完成刚性固定，底座的回转支撑结构采用大直径交叉滚子轴承的适配设计，能够承受一轴回转过程中产生的倾覆力矩，哪怕臂展完全伸开携带额定负载做高速回转，底座也不会出现明显的形变偏移，保证整体运动的基准精度。

　　从应用场景来看，这类负载等级的六轴机械臂覆盖的工业场景十分广泛，在机加工车间里可以搭配机床完成工件的上下料作业，配合末端的气动夹爪就能完成毛坯件上料、成品件下料的工序，替代人工完成重复性的重体力上下料操作，避免人工操作过程中出现的工件磕碰、装夹定位偏差问题；在装配生产线上，它可以完成精密零部件的抓取、对位、压装工序，六轴的自由度布局让末端可以到达空间内任意角度的作业位置，哪怕是设备内部狭窄空间的零件装配，也能通过调整各关节的角度完成作业，不会出现结构干涉；在表面处理工位，它可以搭载喷枪、打磨头完成工件的喷涂、打磨作业，运动轨迹的连续性设计能够保证涂层厚度均匀、打磨表面粗糙度一致，还能让操作人员远离粉尘、漆雾的有害作业环境。

　　功能特性上，各关节的传动结构都做了适配工业长时间运行的设计，二轴、三轴的大臂小臂结构采用高刚性的壳体造型，内部预留了传动线缆、气路管线的走线路径，避免机械臂运动过程中管线与外部结构发生剐蹭磨损，关节处的密封结构设计能够阻挡车间内的切削液、金属粉尘进入关节内部，延长传动部件的维护周期。腕部的三个关节采用紧凑的同心轴布局，末端法兰的安装接口符合通用工业机械臂的标准尺寸，可以快速适配夹爪、吸盘、焊枪、打磨头等不同类型的末端执行器，不需要额外做转接法兰的定制，减少现场部署的适配工作量。

　　设计思路上，整体结构优先保证运动范围与刚性的平衡，大臂与小臂的长度比例经过反复校核，既保证了足够的作业半径覆盖范围，又避免臂长过长导致末端负载时的刚性下降，各关节的运动行程都做了机械硬限位与软限位的双重设计预留，防止调试过程中关节超程造成的设备碰撞损坏。外形的流线型壳体设计不只是为了外观规整，更重要的是避免机械臂在运动过程中与周边的设备、工装发生棱角碰撞，壳体的曲面造型也能减少车间内粉尘、杂物在设备表面的堆积，日常清洁维护时只需要擦拭表面即可。

　　从安装边界与尺寸来看，该机械臂的底座安装尺寸控制在通用工业设备的预留空间范围内，不需要对现有生产线的工位布局做大规模改造就能完成部署，直立状态下的整体高度适配常见的车间厂房净高，不会出现设备过高无法进入车间的问题。各关节的运动范围经过合理分配，一轴可以实现整周范围的回转，二轴、三轴的俯仰角度覆盖了从底座附近到臂展最大范围的垂直作业空间，腕部的三个关节可以实现末端360度的姿态调整，完全满足不同工位的作业姿态需求。在做生产线布局规划时，只需要以底座安装中心为圆心，预留出最大臂展半径的安全作业空间，同时考虑末端携带工装后的延伸长度，就能避免机械臂运动过程中与周边护栏、设备发生干涉，安全空间的预留计算不需要做复杂的结构校核，因为各关节的运动包络在设计阶段就已经做了规整化处理，现场布局时的空间计算十分便捷。

　　另外，结构上的细节设计也贴合工业现场的维护需求，各关节的壳体都预留了检修口位置，后期更换传动部件、润滑维护时不需要完全拆解整个臂体，只需要打开对应位置的检修盖板就能完成操作，减少设备停机维护的时间。臂体内部的走线槽采用分层设计，动力线缆、信号线缆分开布置，避免动力线的信号干扰影响关节伺服的控制精度，这一点在精密装配、高精度打磨的应用场景下尤为重要，能够保证末端作业的重复定位精度稳定在设计要求范围内，不会因为线缆干扰出现作业位置偏差，导致工件报废或者设备碰撞。
