手动台式绞肉机结构三维数模

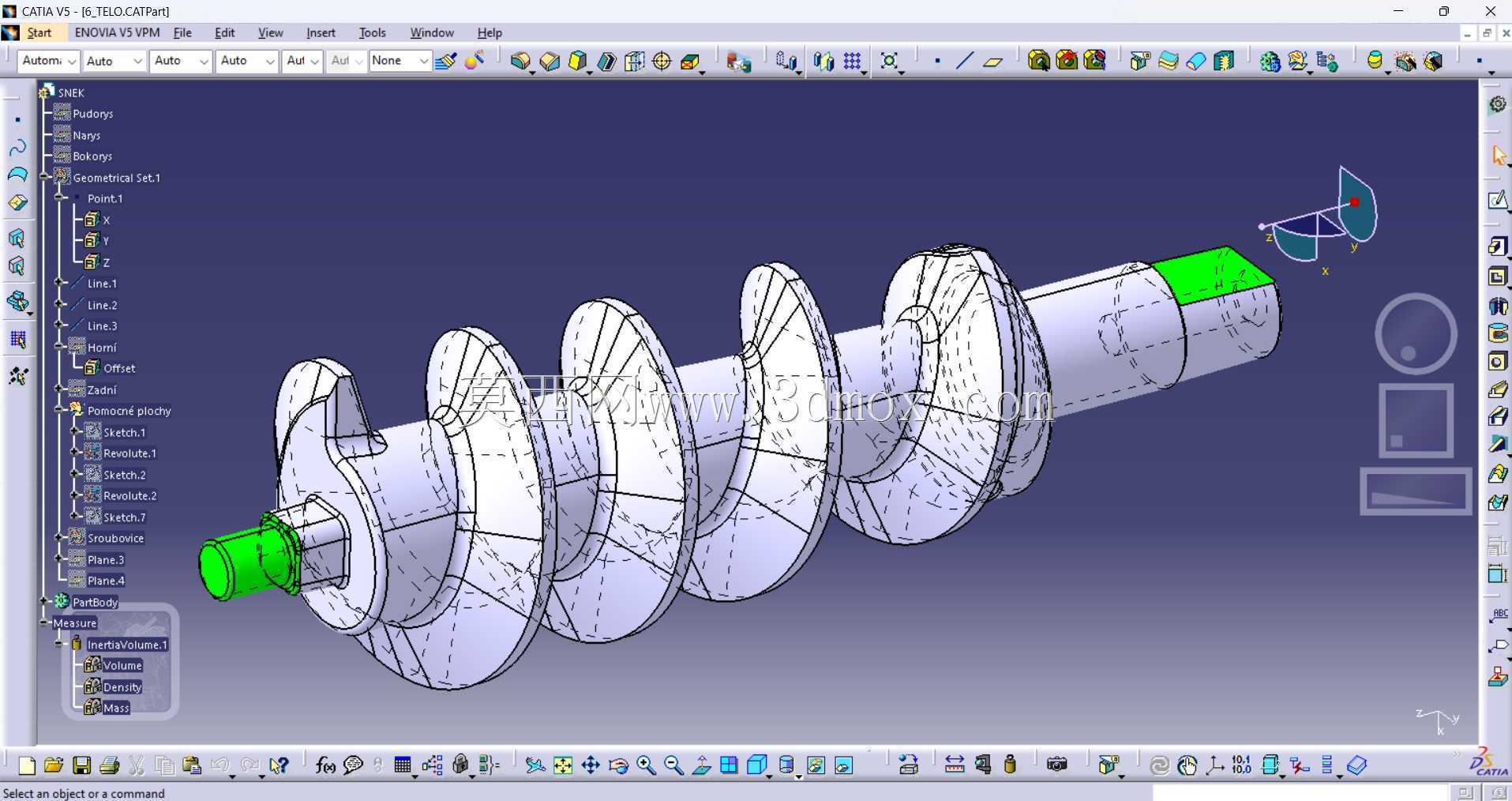

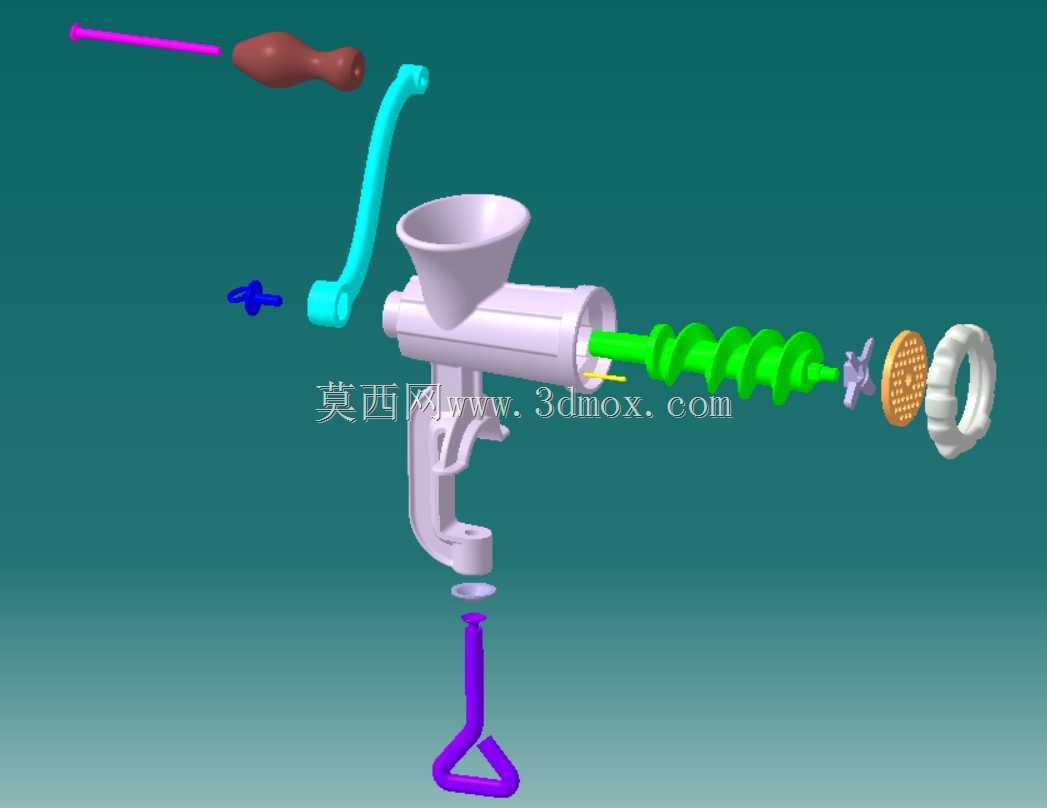

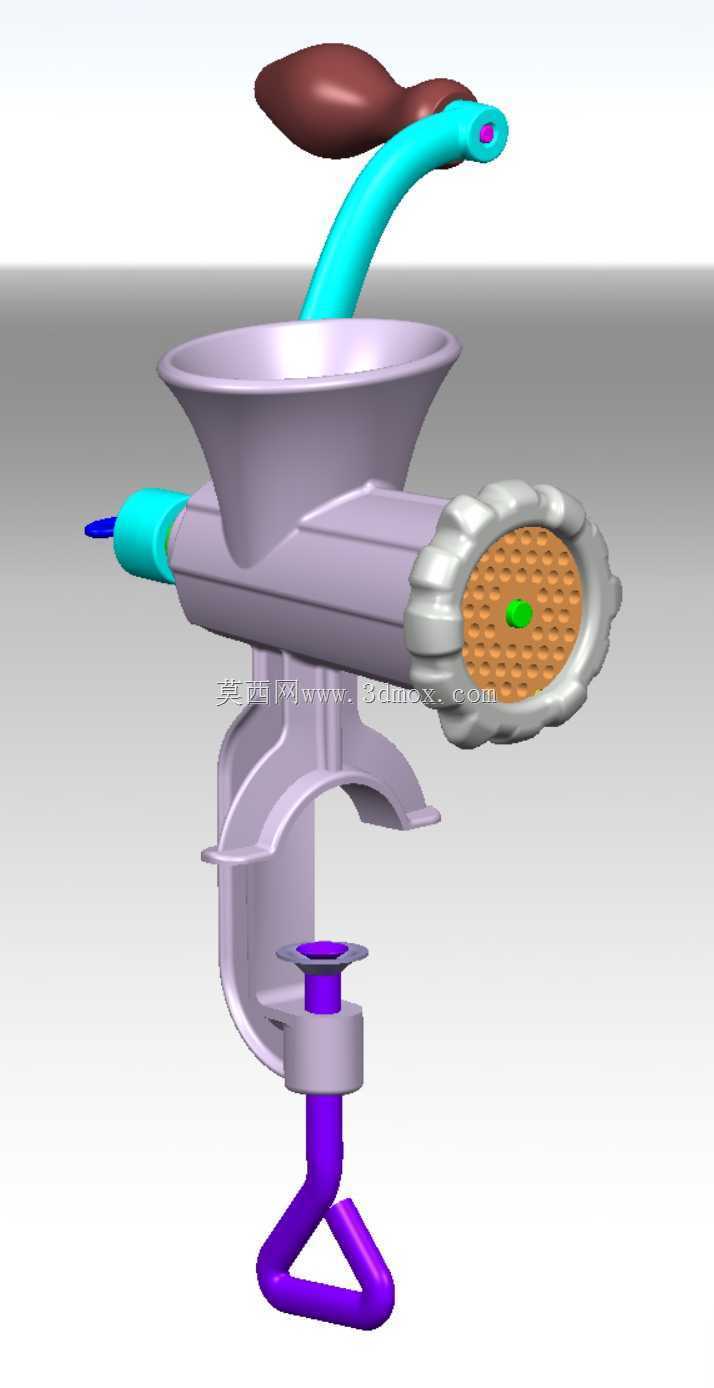

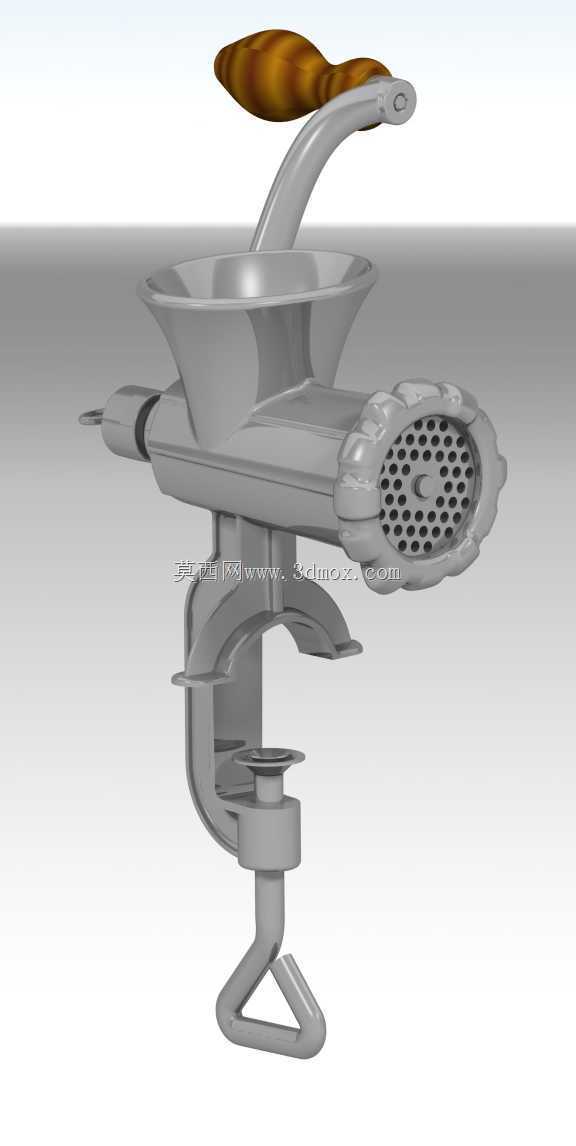

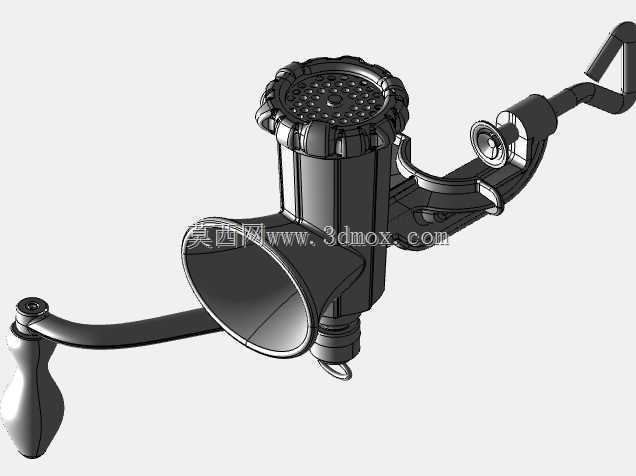

　　这款手动绞肉机的三维结构设计，完全贴合小型餐饮门店、家庭厨房的食材处理场景，区别于电动绞肉设备的供电依赖，纯机械传动的结构可在无电源环境下稳定完成肉类绞切作业，也可适配不同孔板完成蔬菜切碎、酱料研磨等延伸加工需求。从结构功能来看，整机分为进料斗、螺旋输送腔、绞切组件、手摇驱动臂、台夹固定机构五个核心部分，进料斗采用大口径敞口设计，可容纳整块切分后的鲜肉块，避免频繁填料的操作冗余；螺旋输送轴的螺距从进料端向出料端逐步收窄，推送过程中同步完成对食材的预挤压，让肉料均匀进入绞切区域，避免局部空转或者物料卡滞。绞切端的十字刀与出肉孔板采用贴合式装配，刀头与孔板端面的间隙控制在0.1mm以内，既保证绞切过程中肉料的切割完整性，

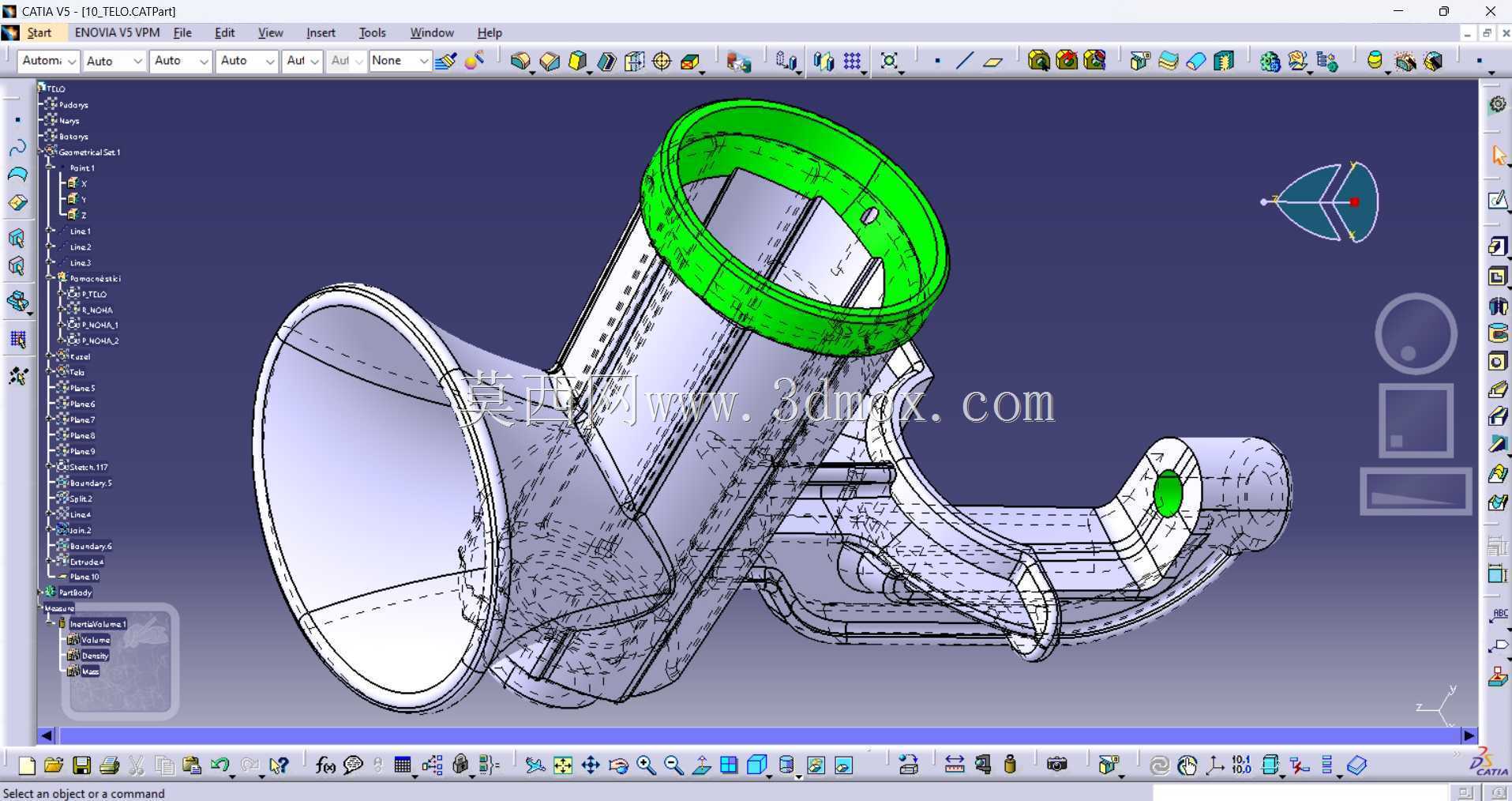

　　避免出现肉糜粘连、颗粒不均的问题，也能减少转动过程中的摩擦阻力，降低手摇操作的施力负荷。驱动臂搭配木质握柄，握持位置做了圆弧过渡，转动过程中力臂长度经过优化，单手握持转动即可完成送料与绞切的动力传递，不会出现施力角度别扭、操作费力的情况。台夹固定机构位于整机下部，采用螺旋压紧结构，夹口的开合范围可适配10mm到50mm厚度的餐桌、操作台面板，压紧端配有防滑垫，转动锁紧旋钮后可将整机牢牢固定在台面上，绞肉作业过程中不会出现机身晃动、移位的问题，夹具体与输送腔体采用一体化铸造成型的结构逻辑，减少连接部件的应力集中点，长期承受交变扭力也不会出现连接断裂的问题。设计过程中优先考虑了部件的易拆装特性，输送腔端盖采用螺纹旋合结构，

　　无需专用工具即可手动拧开，完成十字刀、孔板的更换或者腔体内部的残留食材清理，所有与食材接触的部件均做了圆角过渡处理，不存在清洁死角，避免食材残留滋生细菌。从安装边界来看，整机固定在台面上时，手摇臂转动的最大外伸尺寸距离机身主体180mm，安装时只需预留台面边缘200mm的操作空间即可满足摇转需求，进料斗顶端距离台面的高度为260mm，填料操作时无需抬高手臂，符合日常操作的人机工程学尺寸。出肉端的孔板可根据加工需求更换不同孔径规格，3mm孔径适合制作细腻肉糜，8mm孔径适合制作颗粒感明显的肉馅，适配包子、饺子、香肠等不同餐食的制作需求。整个传动结构没有复杂的齿轮组，螺旋轴直接与手摇臂连接，传动效率可达90%以上，长期使用也不会出现传动部件磨损打滑的问题，金属部件的壁厚均做了等强度优化，在保证结构强度足以应对肉类挤压、绞切载荷的前提下，尽可能控制整机重量，方便日常挪动与收纳。
