蒸汽管路用法兰连接高压截止阀结构

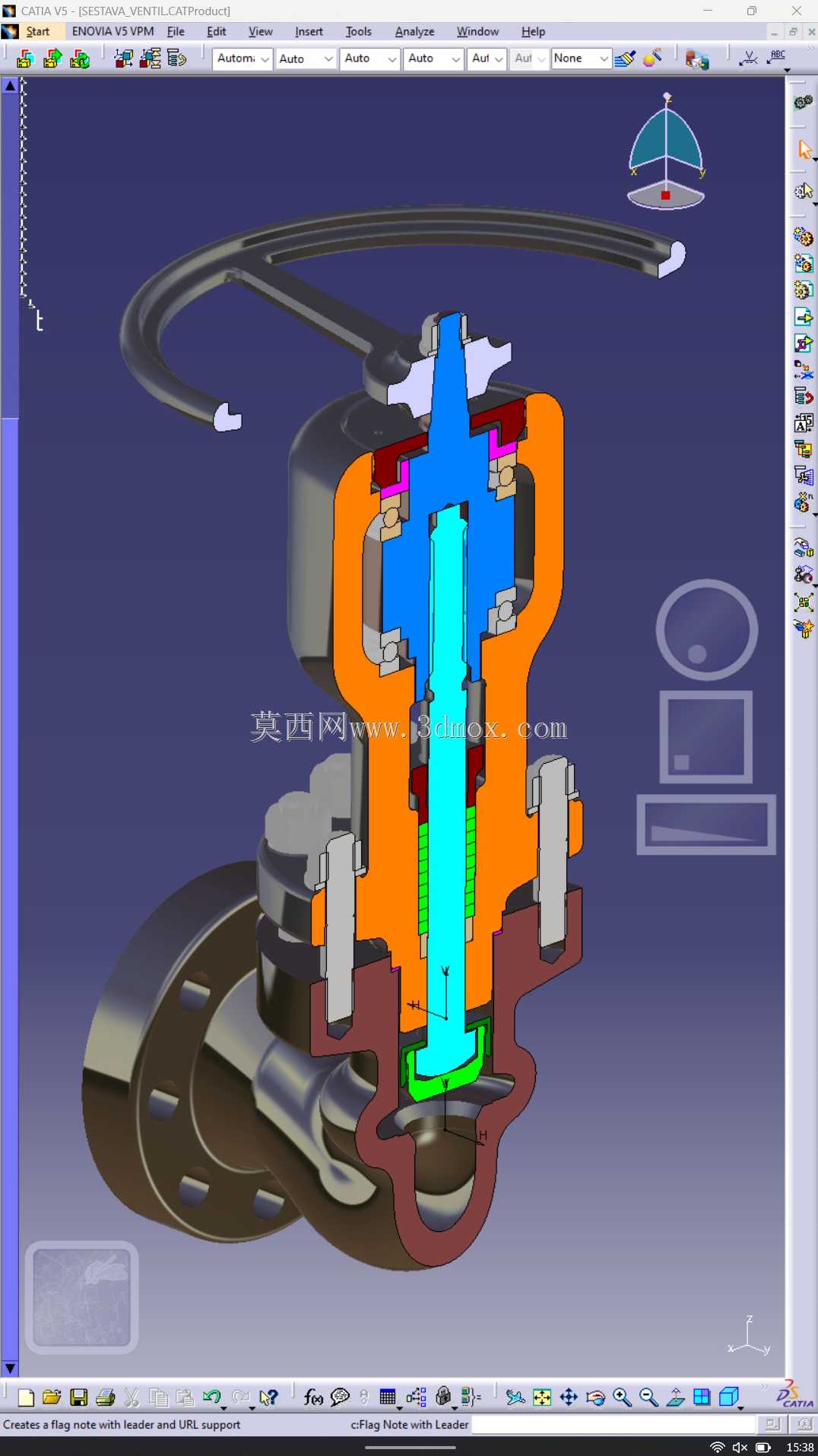

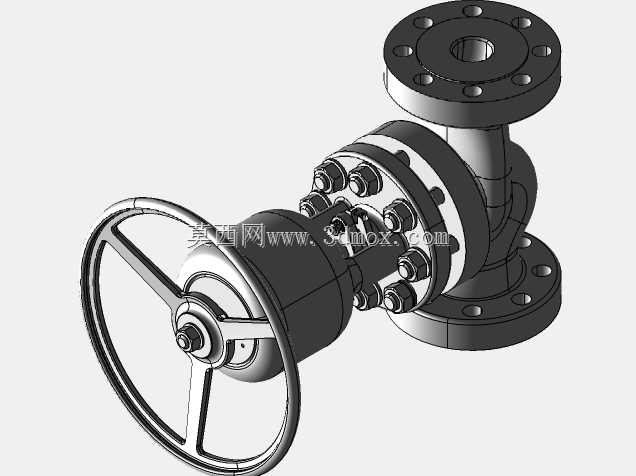

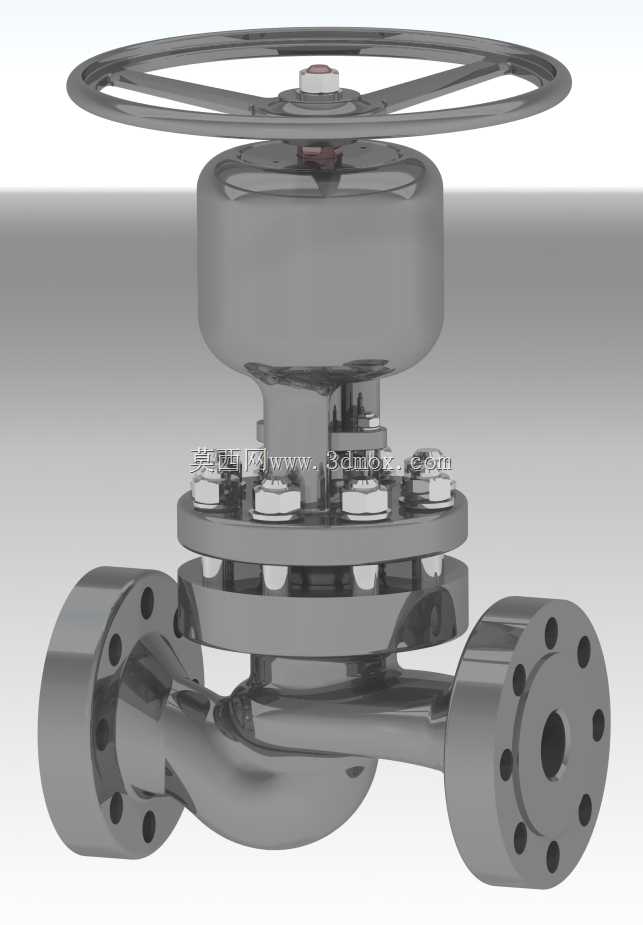

　　这款高压阀主要面向中高压蒸汽输送管路场景设计，常见于热电联产支线、工业生产蒸汽供给系统、化工制程热力管网等需要截断或调节蒸汽通路的工位，核心作用是在管路运维、设备检修、工况调整时可靠切断介质流通，避免高压蒸汽泄漏引发安全隐患，也可在一定范围内通过手轮开度调整管路蒸汽通流能力，匹配下游设备的用汽需求。从结构设计逻辑来看，整体采用直通式铸造流道，流道转弯处做了圆弧过渡处理，尽可能降低蒸汽流通时的压损，减少高速蒸汽对阀体内壁的冲蚀磨损，延长阀体整体使用寿命。顶部采用手轮驱动的阀杆升降结构，手轮轮辐做了等距分布的镂空设计，既减轻操作时的转动惯量，也方便操作人员抓握施力，手轮与阀杆的连接位置设置了防松锁紧结构，

　　避免长期开关操作后连接松动导致的开关行程偏差。中法兰位置采用多组均布螺栓紧固，配合密封垫片实现阀盖与阀体的静密封，螺栓的排布间距、预紧力矩要求都匹配25MPa的公称压力等级，杜绝高压工况下的法兰面渗漏问题。两端采用法兰连接形式，法兰密封面为凸面结构，法兰端面上的螺栓孔做了锪平处理，保证安装时螺栓螺母的贴合面平整，连接受力均匀，两法兰端面之间的安装长度控制在400毫米，适配现有同压力等级管路的安装预留空间，不需要额外调整管路支吊架位置就能直接替换同参数老旧阀门。设计时针对100℃饱和蒸汽的工况特性，密封面堆焊了硬质合金层，抵抗蒸汽带水造成的冲蚀与汽蚀，阀杆填料函采用多级填料组合密封结构，搭配填料压盖的可调压紧设计，

　　在长期运行出现微量渗漏时，不需要停机拆解就能通过压紧填料压盖实现密封补偿。整体外形结构紧凑，手轮的安装高度符合现场人工操作的人机工程要求，不需要额外加装操作平台就能完成开关动作，阀体下部的流道轮廓做了壁厚均匀化处理，铸造时不容易出现缩孔、砂眼等缺陷，加工时的定位基准统一，能有效降低后续机加工的装夹难度，保证各配合面的形位公差满足装配要求。
