法兰连接手动高压蒸汽截止阀结构设计

　　在石化、热电、高端化工装置的高压蒸汽输送工段，管路通断控制的可靠性直接决定整套系统的运行安全，这款手动操作的高压截止阀，正是针对25MPa级饱和蒸汽输送场景开发的管路控制元件，适配工作温度100℃的蒸汽介质工况，可作为工段隔离阀、支路切断阀使用，相比同压力等级的闸阀，其密封面受介质冲蚀磨损的速率更低，在频繁启闭的操作场景下拥有更长的密封寿命，也更适合需要精准调节开度的支路管路使用。

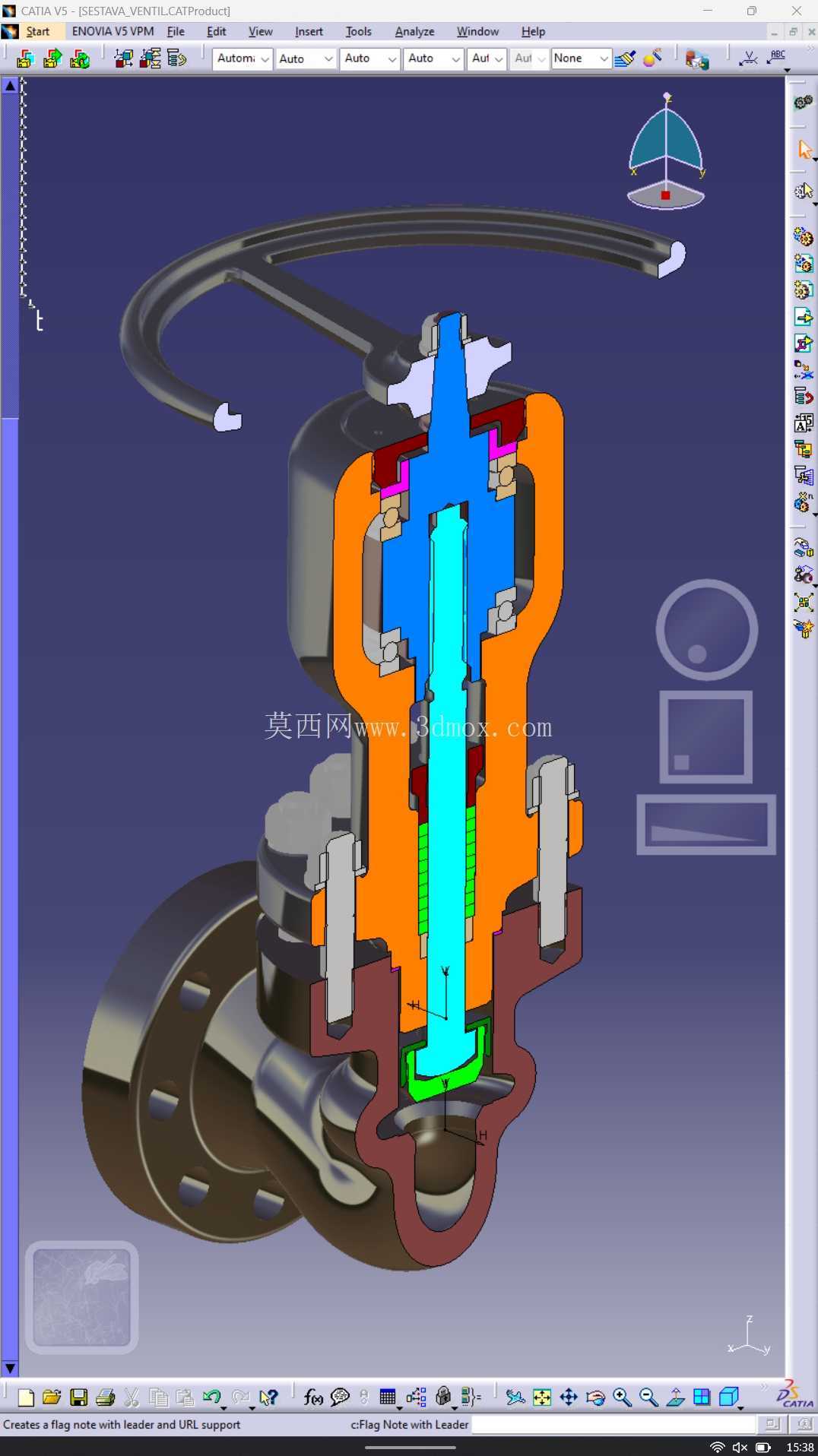

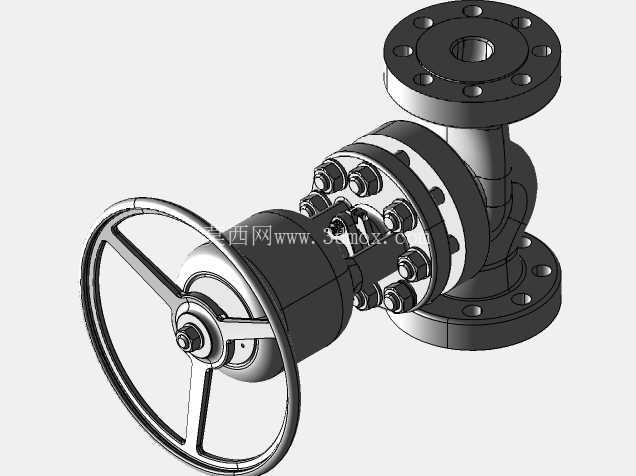

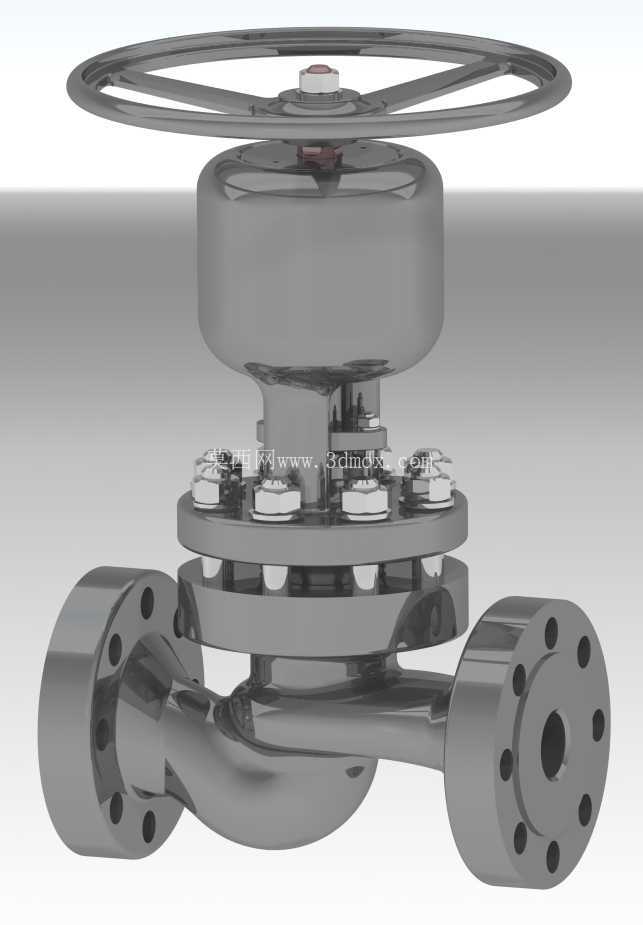

　　从结构设计逻辑来看，这款阀采用了直流式流道布局，介质从一侧法兰进入后，顺着弯曲的流道平缓通过阀座区域，再从另一侧法兰流出，相比直通式截止阀，这种流道的介质流动阻力更小，能减少高压蒸汽流经阀门时的压力损失，同时也能降低高速蒸汽对密封面的直接冲蚀。顶部的手轮采用轮辐式结构，操作时人手可握持轮缘施加扭矩，通过阀杆的梯形螺纹传动将旋转运动转化为阀瓣的直线升降运动，实现阀瓣与阀座密封面的贴合与分离，阀杆部位设置了多级填料密封结构，可承受高压工况下的介质外漏风险，中法兰部位采用圆周均布的螺栓进行预紧连接，通过金属缠绕垫片实现中腔的静密封，可耐受高压下的温度波动与压力冲击，避免中缝泄漏。

　　安装边界方面，这款阀的法兰间长度为400mm，两端采用带颈对焊法兰连接结构，法兰端面均匀分布螺栓孔，安装时需与同压力等级的配对法兰同轴对齐，按对角线顺序分次拧紧螺栓，避免法兰偏斜导致密封失效。建模过程中，对所有配合面的尺寸公差都做了对应预留，阀杆与填料函的配合间隙、阀瓣与阀座的密封面贴合度、中法兰螺栓的孔位同轴度都按照高压阀门的设计规范做了参数化设定，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，可避免操作过程中手轮打滑脱落。

　　在实际工况应用中，这类高压阀通常安装在蒸汽主管的分支节点、设备入口的切断位置，日常操作时需注意阀杆的外露螺纹部位定期涂抹高温润滑脂，减少螺纹磨损，当阀门处于全关状态时，不可额外加力扳动手轮，避免密封面因过度挤压出现压痕损伤。建模时对阀体的流道部位做了壁厚强化处理，按照25MPa的设计压力核算了阀体最小壁厚，在流道转弯、法兰与阀体连接的应力集中部位做了圆弧过渡处理，降低长期承压运行下的应力开裂风险，阀瓣的密封面堆焊硬质合金层，可耐受高速蒸汽带凝液的冲蚀，延长阀门的在线使用寿命。

　　不同于低压管路阀门的轻薄结构，这款高压阀的所有承压部件都做了对应的强度冗余设计，阀体采用整体锻造结构建模，避免铸造缺陷带来的承压风险，手轮的轮辐数量、轮缘直径都按照操作力矩做了匹配设计，确保单人操作时无需借助加力杆即可实现全压差下的启闭动作，填料压盖采用带活节螺栓的压紧结构，后期维护时可在线调整填料压紧力，无需拆解阀门整体即可处理阀杆部位的微漏问题。
