XH-M299交直流降压电源模块结构设计

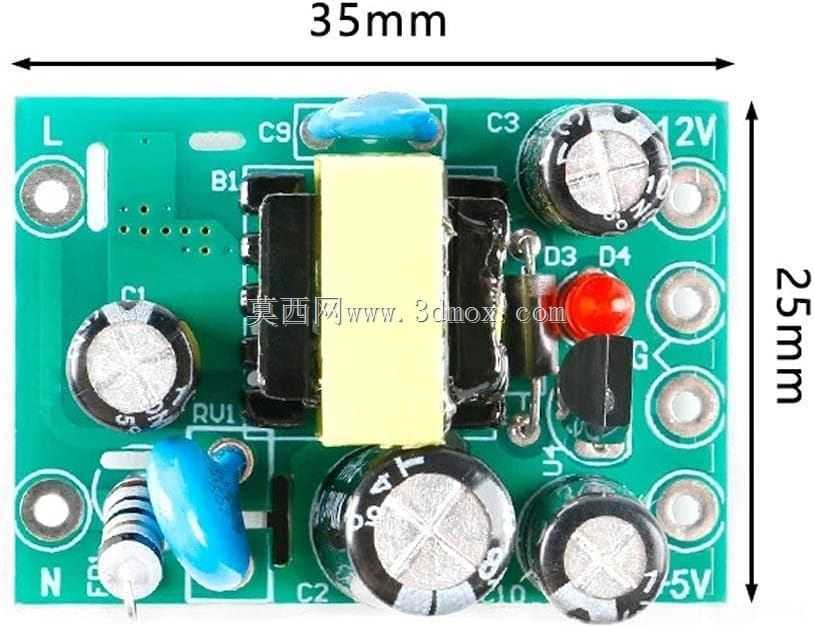

　　在低压工控设备、小型智能硬件、桌面级电子装置的供电链路搭建中，这类隔离型AC-DC降压模块是应用频次极高的核心供电部件，不同于非隔离降压方案的共地干扰风险，这款模块的隔离设计能直接切断交流侧与直流侧的电气连接，避免前端电网的浪涌、谐波串入后端低压负载电路，在对供电稳定性有要求的单片机控制板、小型传感器组、低功率执行器件供电场景中，能有效降低电路烧毁、信号误触发的概率。从结构设计层面看，模块采用标准环氧玻纤PCB作为承载基体，板边预留的多组金属化安装孔位完全匹配行业通用的M3螺丝固定规格，安装孔的位置排布避开了板上所有高器件的投影区域，在机柜内部、设备内腔的安装平面上固定时，不会出现元器件顶到安装面导致的板件变形、引脚虚接问题。

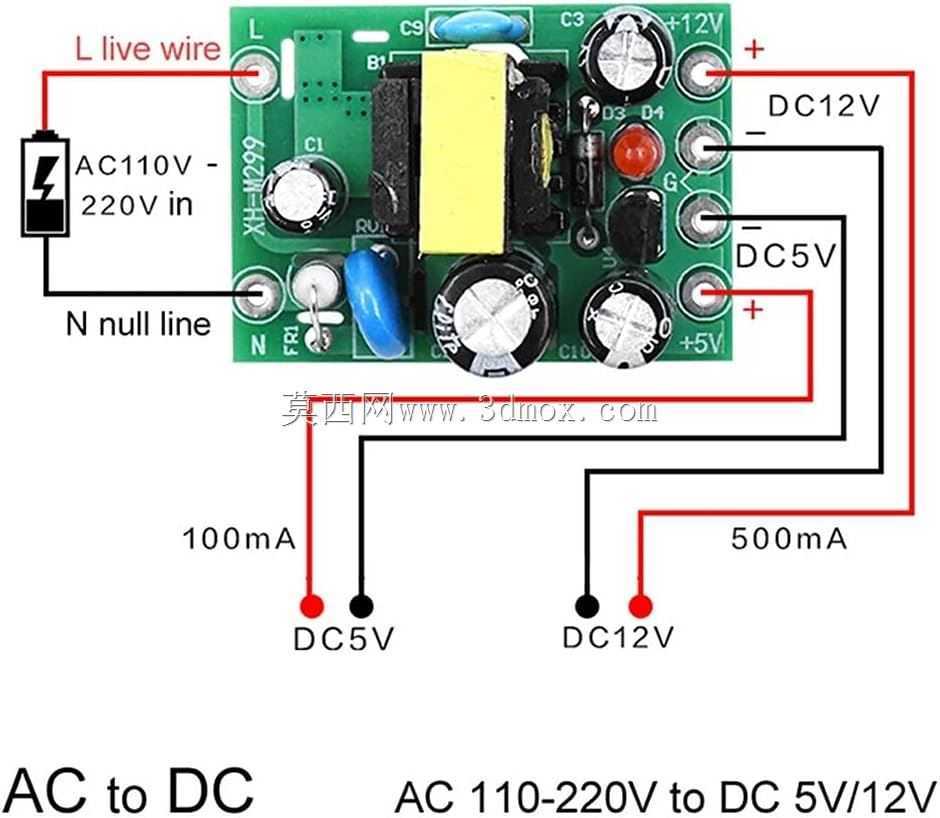

　　板上核心的隔离变压器采用卧式贴板安装方式，变压器本体与PCB之间预留了0.8mm的安全间隙，既可以避免焊接过程中助焊剂残留堆积在变压器底部造成绝缘隐患，也能给变压器工作时的轻微温升预留空气对流散热空间，变压器两侧布置的大容量铝电解电容，采用径向引脚卧式排布，电容本体的高度与变压器顶面齐平，整个模块的最大外轮廓高度控制在22mm以内，完全适配多数小型设备内部局促的竖向安装空间，不会和上层布置的其他电路板、结构件产生干涉。电路功能上，模块支持110V与220V交流宽电压输入，不需要用户根据现场电网规格做跳线切换，内部的整流滤波回路会自动适配输入电压等级，后端输出两路独立直流，分别为5V与12V，其中5V回路可承载0.5A的持续输出电流，

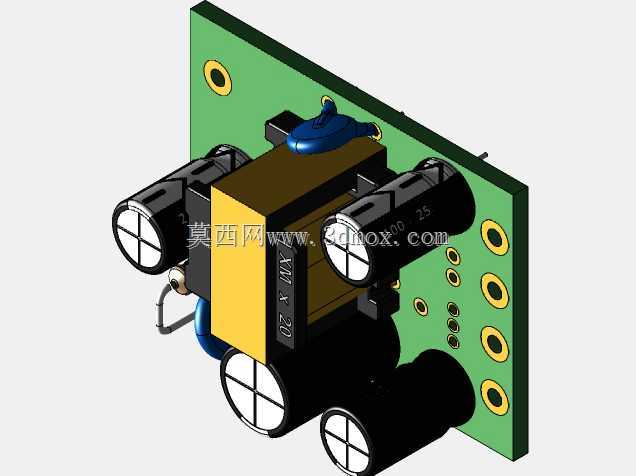

　　适合给逻辑芯片、数码管、通讯模块这类低功率器件供电，12V回路则可匹配小型继电器、散热风扇、微型电磁阀这类需要稍高驱动电压的部件，双路共地的输出设计也能简化后端负载的接线逻辑，不需要额外做电平隔离转换。在PCB走线布局上，交流输入侧的高压走线与直流输出侧的低压走线之间，预留了满足安规要求的电气间隙，高压区域的焊盘全部做了加大处理，既能承受焊接时的高温冲击，也能降低大电流通过时的走线温升，板上布置的压敏电阻、保险丝等保护器件，全部布置在交流输入端口附近，出现过压、过流故障时能第一时间切断输入回路，避免故障范围扩大到后端负载。从三维建模的细节还原度来看，模型完整复现了板上所有元器件的实际外形尺寸与安装位置，包括电解电容顶部的防爆刻痕、

　　变压器本体的标签区域、安装孔的金属化镀层细节、板边的丝印标识位置都做了1:1还原，结构工程师在做整机设备的内部布局校验时，可以直接导入这个模型做干涉检查，不需要额外测量实物模块的尺寸参数，能大幅缩短设备供电部分的结构设计周期。在实际设备集成过程中，这类模块的接线端子全部布置在板件的同一侧边缘，方便现场施工时的线束整理与固定，模块本体的重量控制在18g左右，即使是在壁挂式安装的小型设备中，也不会因为自身重量导致PCB板长期受力变形，板上元器件的引脚全部采用波峰焊工艺对应的焊盘设计，模型中也还原了焊盘的阻焊层开窗尺寸，能直接给后续的PCB生产加工提供参考。不同于大体积的开放式开关电源，这款模块的紧凑结构设计让它可以直接嵌入到设备内部的结构缝隙中，不需要单独预留独立的电源安装仓，在小型桌面仪器、家用智能控制装置、DIY电子制作项目中，都能快速完成供电部分的集成，不需要额外设计复杂的外围供电电路，只需要在输入端接上交流电源线，输出端对应接上负载即可正常工作。
