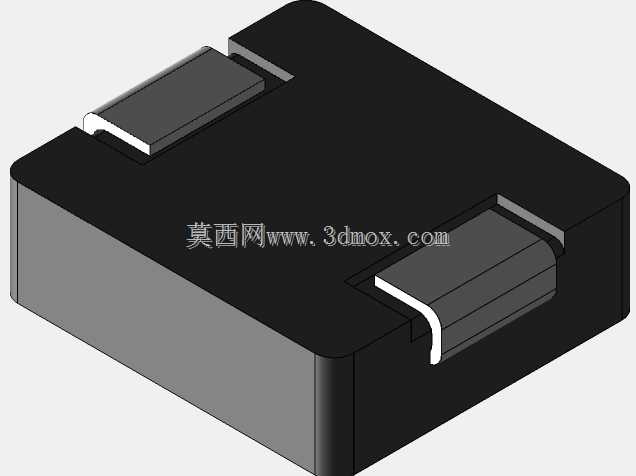

PSMT3012贴片式大电流电感器结构设计

　　这款PSMT3012贴片式大电流电感器，是面向高密度电源管理场景开发的表面贴装磁性元件，在消费类电子快充模块、工业控制板卡DC-DC转换回路、车载低压供电单元、服务器主板供电链路中都有广泛适配空间，核心作用是在大电流通断工况下完成储能、滤波、抑制纹波的功能，相比传统小电流贴片电感，它能承载更高的持续工作电流，同时保持较低的直流导通电阻，减少回路发热损耗。从结构设计逻辑来看，这款电感采用扁线绕制的线圈结构，相比常规圆线绕制方案，扁线的导体截面积利用率更高，在有限的封装空间内可以实现更低的绕组电阻，同时绕组与磁芯的贴合度更好，散热路径更短，长时间满负载运行时绕组温升控制更优。磁芯部分采用屏蔽式闭合结构，

　　外部的方形磁罩可以将绕组产生的漏磁约束在元件内部，避免对板卡上周边的敏感信号线路、高精度传感元件造成电磁干扰，这也是高密度贴装板卡对功率电感的核心要求之一。外形与安装边界上，这款元件采用标准SMD表贴封装，整体为规整的方块形态，两端的焊端采用弯折成型的金属端子，端子与绕组出线端采用可靠的焊接连接，焊端的平面度控制在表贴工艺要求的公差范围内，适配常规回流焊工艺，不需要额外的通孔插装工序，能匹配SMT生产线的高速贴装节拍，生产组装效率更高。在设计建模过程中，需要重点把控几个关键尺寸的公差：首先是两端焊端的共面度，直接影响焊接后的良率，若共面度超差会出现虚焊、立碑等焊接缺陷；其次是元件的整体高度尺寸，在薄型化电子设备中，

　　元件高度直接决定了板卡上方的结构避让空间，建模时需要严格控制磁芯顶部到焊端底面的总高度，预留足够的安全间隙；另外绕组与磁芯之间的绝缘间隙也需要在模型中明确体现，避免安规距离不足导致的耐压失效问题。在实际选型适配时，这款电感的低漏磁特性可以让工程师在PCB布局时不用预留过大的元件间距，能进一步压缩板卡的整体尺寸，同时大电流承载能力可以减少多颗小电感并联的方案冗余，降低BOM成本与贴装工序数量。建模过程中还原了扁线绕组的层叠排布结构、磁芯的拼接缝隙、焊端的弯折弧度等细节，能直接用于板卡的结构干涉检查、散热仿真建模、生产工艺验证等环节，帮助结构工程师在设计阶段就完成元件与周边结构件的匹配校验，避免后期打样出现装配干涉、散热不足等问题。
