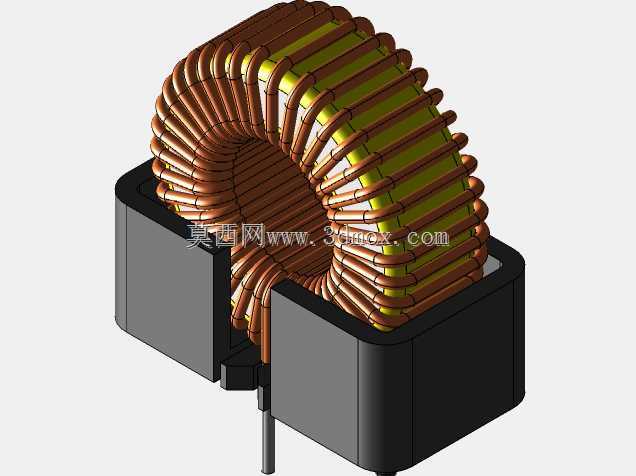

PDB68系列铁芯扼流圈结构设计

　　在开关电源、工业变频驱动、新能源逆变回路这类存在高频谐波干扰的电气场景里，共模与差模扼流圈始终是EMC滤波环节的核心被动器件，PDB68系列铁芯扼流圈的结构设计，正是围绕大电流工况下的滤波需求展开。从实际应用场景来看，这类扼流圈常被布置在电源输入端口的PCB板上，紧邻整流桥与滤波电容组，既要承担回路中高频杂波的抑制作用，又要保证额定工况下的载流能力，避免磁饱和导致的滤波失效。

　　产品的功能特性设计上，采用环形纳米晶或铁硅铝磁芯作为导磁基体，相比传统EI型铁芯，环形结构的磁路闭合度更高，漏磁量能降低60%以上，不会对周边的信号采样线路、霍尔传感器造成磁干扰。绕组采用多层密绕的漆包扁铜线，相比圆铜线，相同截面积下扁线的槽满率更高，能在有限的磁环窗口内绕制更多匝数，同时扁线的散热表面积更大，长时间满负载运行时绕组温升更均匀，不会出现局部热点加速绝缘层老化的问题。绕组与磁芯之间垫有绝缘青稞纸与聚酰亚胺胶带，满足安规要求的爬电距离与电气间隙，即使在潮湿、多粉尘的工业现场环境下，也能避免绕组与磁芯之间的击穿风险。

　　从设计思路层面拆解，这款扼流圈的底座采用耐高温PBT工程塑料注塑成型，底座上设置了两个对称的引脚定位槽，绕组的引出线直接焊接在直插式引脚上，引脚采用镀锡铜材质，既可以适配波峰焊的批量生产工艺，也能保证焊接后的机械强度，避免设备运输、振动过程中引脚脱焊。底座与磁芯绕组之间填充有导热硅胶，一方面可以将绕组工作时产生的热量快速传导到PCB板上，通过PCB的铜箔散热，另一方面也能固定绕组与磁芯的相对位置，避免大电流下绕组受电动力作用产生位移、异响。磁环外侧的绕组分段绕制，每段绕组之间预留有均匀的散热间隙，避免多层绕组叠绕导致的内部热量堆积，同时分段绕制的方式也能降低绕组的分布电容，拓宽扼流圈的有效滤波频段，对10kHz到10MHz区间的传导干扰都有较好的抑制效果。

　　关于外形尺寸与安装边界，这款扼流圈的整体轮廓为带底座的类方形结构，环形磁芯的外径为68mm，对应型号中的尺寸标识，底座的安装孔距按照行业通用的大电流电感安装规范设计，两个引脚的中心距为标准PCB网格间距，能直接适配现有多数电源板的安装位，不需要额外修改PCB走线。整体安装高度控制在合理范围内，不会与电源外壳、上方的散热片产生结构干涉，底座的边角做了R角过渡处理，避免安装过程中划伤操作人员的手部，也不会刮损周边的导线绝缘层。在实际选型匹配时，需要注意扼流圈的额定电流与回路工作电流的匹配，预留1.5倍以上的电流余量，避免启动瞬间的冲击电流导致磁芯饱和，同时安装位置要远离强磁场区域，比如变压器、功率继电器周边，避免外磁场干扰扼流圈的滤波性能。

　　从结构建模的角度来看，这类磁环绕组的建模需要重点还原绕组的螺旋走向与层叠关系，不能简单用圆环替代绕组，否则在做结构干涉检查、热仿真分析时会出现较大的误差。建模时需要先确定磁芯的内外径、高度参数，再根据线径、绕制匝数、绕制方向生成螺旋扫描路径，每一层绕组的路径要做适当的偏移，还原实际生产中密绕的层叠状态，底座的建模要重点还原引脚的定位尺寸、安装导向结构，保证导出的工程图能直接用于开模生产，不需要二次修改尺寸。
