CA6140车床弹性圆柱定位销结构设计

　　在普通卧式车床的装配与运维环节，小尺寸定位连接件的精度保持性，往往直接决定整机长期运行的加工精度稳定性，CA6140作为国内应用覆盖面极广的通用卧式车床型号，其进给箱、溜板箱、挂轮架等多个部件的定位连接，都离不开这类开缝式弹性圆柱销的参与。不同于普通实心圆柱销依靠过盈配合实现定位的方式，这类带轴向通槽的弹性销在装入对应销孔时，槽体结构会产生可控的径向弹性收缩，适配销孔加工时存在的微小公差带，不需要对销孔做过高精度的铰削加工，就能获得足够的定位精度与连接紧固力，在机床装配现场能有效降低装配工序的加工成本与工时消耗。从实际应用场景来看，这类弹性销主要用在CA6140车床中需要频繁拆装调整的部件连接位置，比如挂轮架的齿轮轴定位、

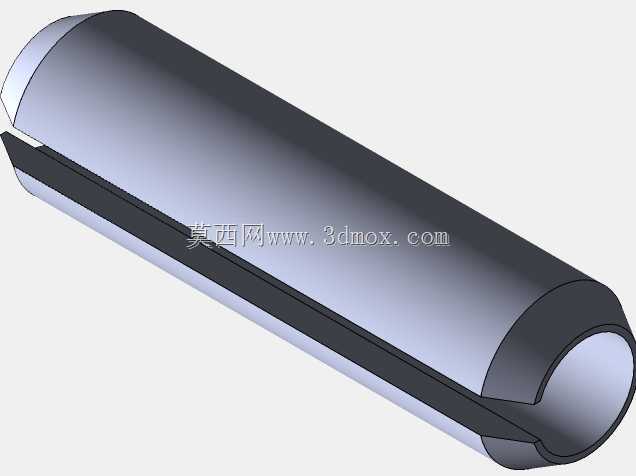

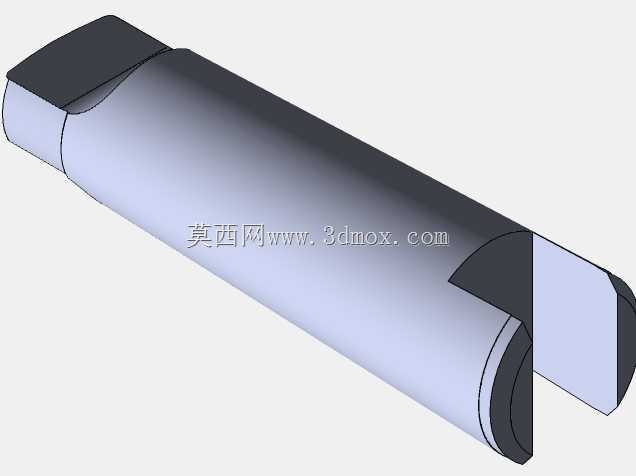

　　溜板箱中操作杠杆的铰接定位、进给箱中滑移齿轮的拨叉定位等位置，这些位置在设备长期使用后会因为磨损产生间隙，需要定期拆解维护更换易损件，弹性销的结构特性让拆装过程不需要使用专用拉马工具，只用冲子就能从销孔中打出，反复拆装也不会像普通圆柱销那样因为多次装拆导致销孔磨损扩大、定位精度失效。从设计思路层面分析，该零件的整体结构采用等直径圆柱主体，一端加工有便于导入销孔的倒角，轴向开设的通槽贯穿整个销体长度，槽宽的设计经过受力校核，既保证装入销孔时有足够的弹性变形量抵消孔的公差，又不会因为槽宽过大导致销体整体刚度不足，在承受车床运行过程中的交变剪切载荷时出现变形断裂。销体两端的边缘都做了小尺寸的倒钝处理，避免装配时锋利边缘刮伤销孔内壁，

　　破坏孔的表面粗糙度影响配合精度。从外形尺寸与安装边界来看，该零件的外径尺寸匹配CA6140车床对应位置的标准销孔直径，长度尺寸根据不同安装位置的连接板总厚度设计，装入销孔后两端不会突出连接部件的安装平面，避免和周边运动部件产生运动干涉；销体的弹性变形范围覆盖对应销孔的H7到H9公差区间，即使销孔因为长期使用出现0.02mm以内的磨损量，弹性销的径向张力依然能保证销体和孔壁紧密贴合，不会出现松旷窜动的问题。在实际运行过程中，车床主轴旋转、进给机构往复移动产生的振动会持续作用在连接定位件上，普通实心销在长期振动环境下容易出现松动脱落，甚至导致操作机构失灵引发加工事故，而这类弹性销依靠自身的径向胀紧力，能持续保持和销孔壁的静摩擦配合，

　　抗振动防松的表现远优于普通圆柱销，同时其开槽结构还能在部件受到意外过载冲击时，通过微小的弹性变形吸收部分冲击能量，避免连接部位的脆性断裂，降低设备故障停机的概率。在建模过程中，这类零件的结构看似简单，但需要重点关注开槽位置的应力集中系数控制，槽的两端不能采用直角收尾，需要设计微小的圆弧过渡，避免销体在承受剪切载荷时在槽端位置出现应力集中导致断裂；同时销体外圆的圆柱度公差需要控制在合理范围，保证装入销孔后整个长度方向的胀紧力均匀分布，不会出现局部接触应力过大导致销孔局部压溃变形的问题。对于机床维修与改装的从业者来说，这类标准弹性销的三维模型能直接用于装配仿真，提前验证不同长度规格的销在对应安装位置的适配性，避免现场装配时出现销长度过长顶碰周边零件、或者长度过短定位不足的问题，也能在做机床改造设计时，直接调用该结构参数调整尺寸，快速适配改装后的部件连接需求，减少重复建模的工作量。
