小型龙门式二维数控绘图作业装置

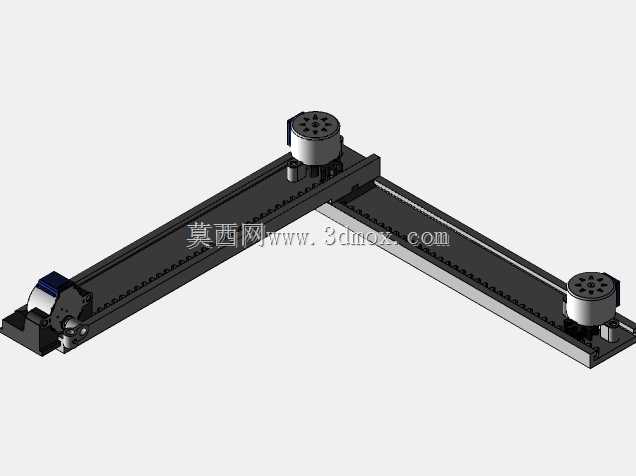

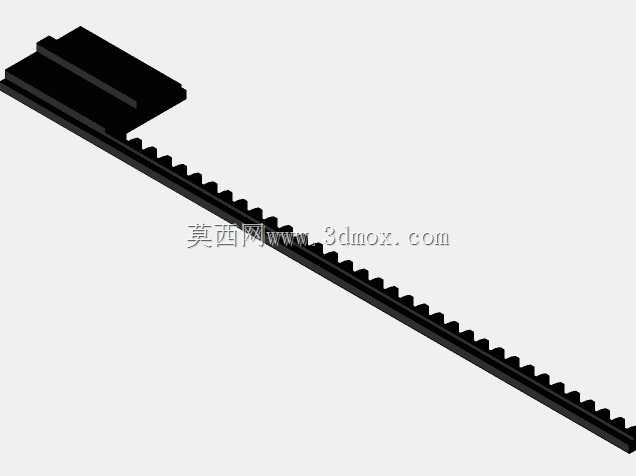

　　这套二维数控绘图装置采用正交双轴龙门布局，核心运动逻辑依托两根垂直布置的直线导轨副实现平面内全点位覆盖，X向导轨作为长行程基础承载梁沿工作台长边铺设，Y向导轨通过滑座跨接在X向导轨之上，形成稳定的正交运动框架，绘图执行端直接固定在Y向滑座的输出端面，运动过程中无悬臂偏载带来的精度损失，适合小尺寸幅面的高精度绘图作业。从实际应用场景来看，这类小型装置主要面向机电一体化教学实训场景，可直接用于演示二维数控插补运动逻辑、步进电机点位控制原理、直线导轨传动精度调校方法，也可作为小型创客工坊的轻量绘图设备，完成纸质、薄塑料片材表面的矢量图形绘制、标记打线作业，相比大型工业绘图仪，其占用空间极小，可直接放置在常规实训工作台面上使用，

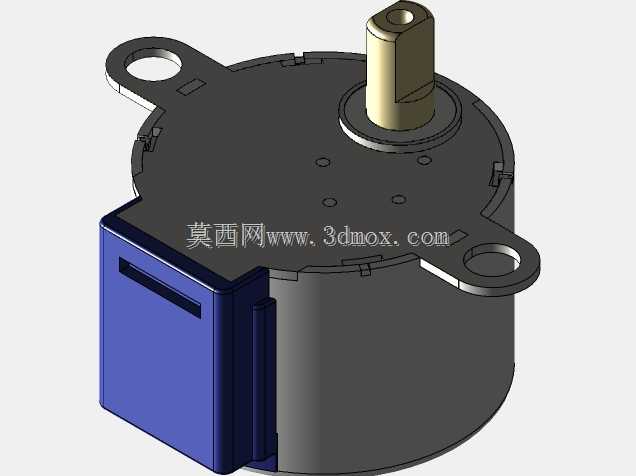

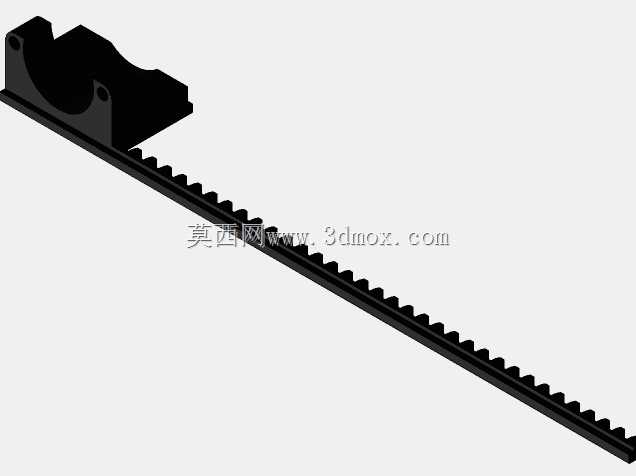

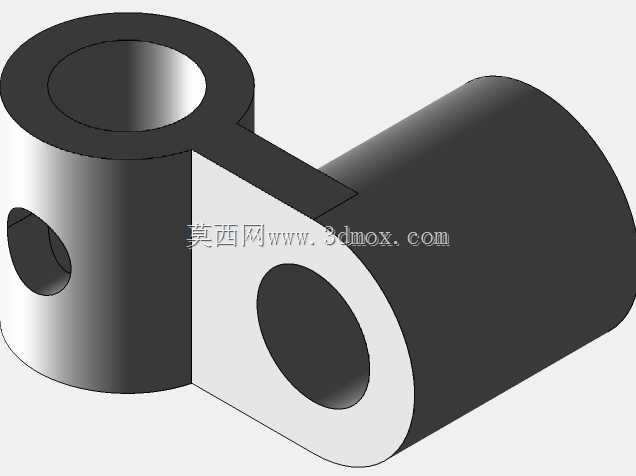

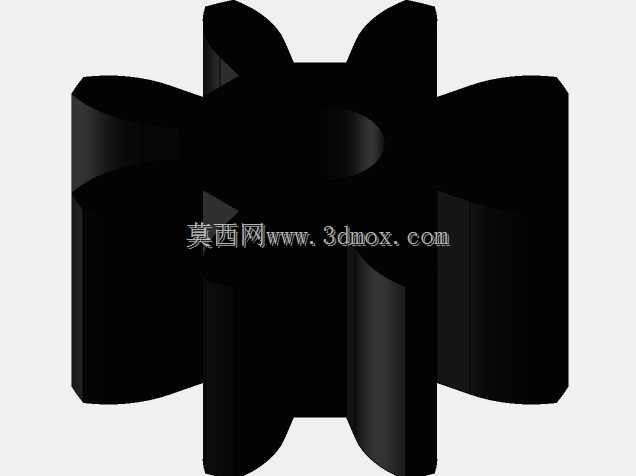

　　不需要额外的安装地基。在功能特性设计上，两根运动轴均采用同步带传动搭配步进电机驱动的方案，传动间隙小、运行噪音低，能够实现0.1mm级别的重复定位精度，满足常规工程绘图、教学演示的精度要求；轴端设置的硬限位块可在运动超程时触发机械保护，避免滑块脱出导轨造成结构损坏，绘图执行端采用快装结构，可快速更换不同粗细的绘图笔、标记头，适配不同的绘图介质与线条要求。设计过程中优先考虑了结构的易装配性，所有导轨安装面均设计为统一基准面，装配时不需要复杂的工装调校即可保证两轴的垂直度，驱动电机直接通过法兰座固定在导轨端部，传动同步带的张紧结构集成在电机安装座上，通过调整安装座的位置即可快速完成带轮张紧，不需要额外设计张紧轮结构，

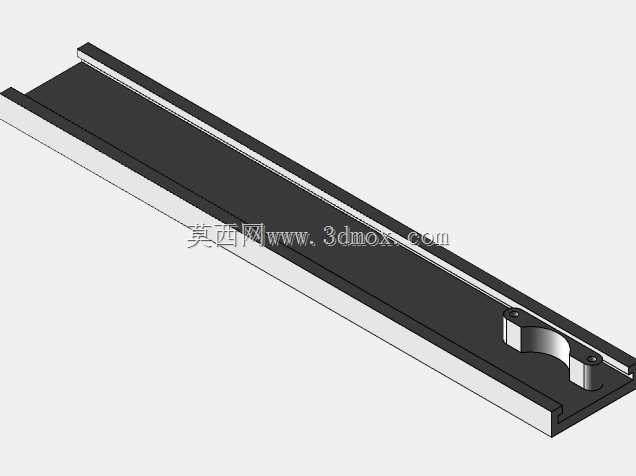

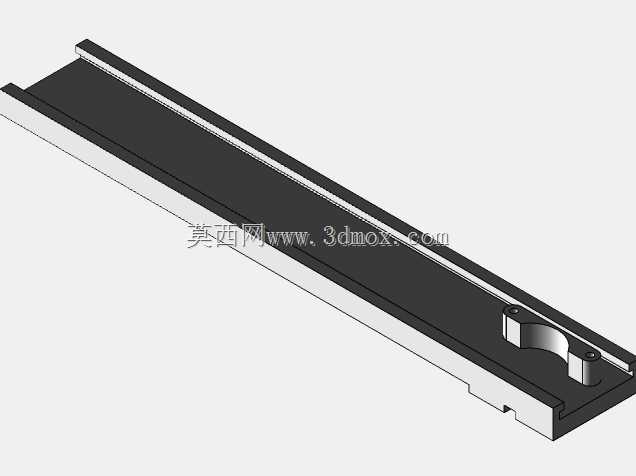

　　大幅降低了装配与后期维护的难度。从安装边界尺寸来看，X向导轨的有效行程覆盖A3幅面的长边尺寸，Y向导轨有效行程匹配A3幅面短边，整体设备的外轮廓尺寸控制在700mm×500mm×120mm以内，工作台面只需要预留对应大小的平整区域即可完成放置，设备底部设置的可调橡胶垫脚可适应不平整的台面，调整垫脚高度即可保证导轨安装面的水平度，避免因台面倾斜导致的运动阻力增大、绘图线条偏移问题。结构选材上，导轨梁采用挤压铝型材加工而成，自身重量轻且刚性足够，运动过程中不会出现明显的形变，滑座采用工程塑料与金属嵌件结合的结构，既保证了与导轨配合的耐磨性，又降低了运动部件的整体重量，减小驱动电机的负载，提升高速运动时的稳定性。在实际调试过程中，

　　需要先校准两轴的垂直度，通过百分表打表调整Y向导轨的安装角度，将两轴的垂直度误差控制在0.05mm以内，再分别调整两个轴的同步带张紧力，避免张紧力过大导致的运行阻力增加、电机过载，或是张紧力不足导致的传动间隙过大、绘图丢步问题；绘图笔的下压行程设置为可调节结构，可根据不同绘图介质的厚度调整笔端的下压量，避免压力过大划破纸张，或是压力过小导致线条断续。这类小型二维运动装置的结构逻辑具备很强的拓展性，在不改变主体传动框架的前提下，更换末端执行器即可拓展出激光雕刻、点胶、薄材切割等功能，适配更多轻量作业场景，对于刚接触数控设备结构设计的从业者来说，这套结构的设计逻辑具备很强的参考价值，涵盖了直线传动选型、驱动负载匹配、安装基准设计、误差调校等多个基础机械设计知识点，可作为二维运动平台设计的典型参考案例。
