台式机机箱内置轴流散热排气扇结构

　　这款轴流排气扇主要面向台式计算机机箱内部的风冷散热场景设计，同时也可适配小型工控机柜、嵌入式设备舱等密闭电子腔体的空气置换需求，核心作用是通过定向气流带动，将腔体内部电子元件工作产生的积热快速导出至外部环境，避免局部温度过高导致的元件性能衰减、寿命缩短甚至热击穿故障。从实际使用场景来看，这类小尺寸轴流扇既可以作为机箱排风位的负压抽风部件，安装在机箱后侧、顶部的预留通风位，将内部热空气直接抽出；也可以反向安装作为进风部件布置在机箱前部、底部，将外部常温空气导入腔体形成定向风道，覆盖CPU、显卡、内存、供电模块等核心发热区域的散热路径。

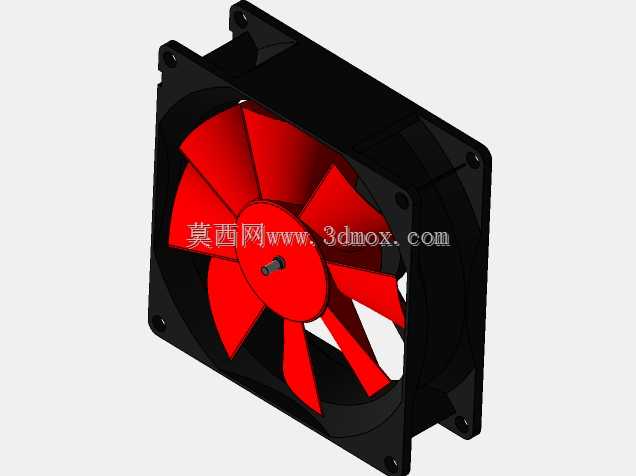

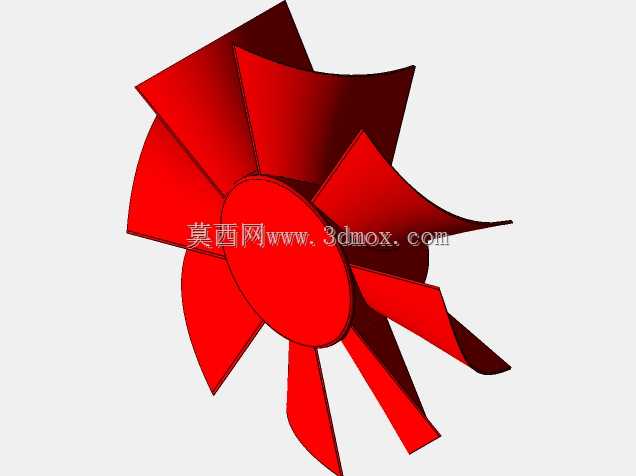

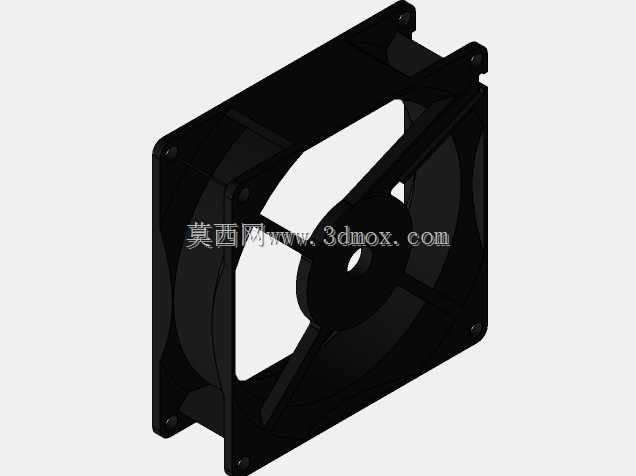

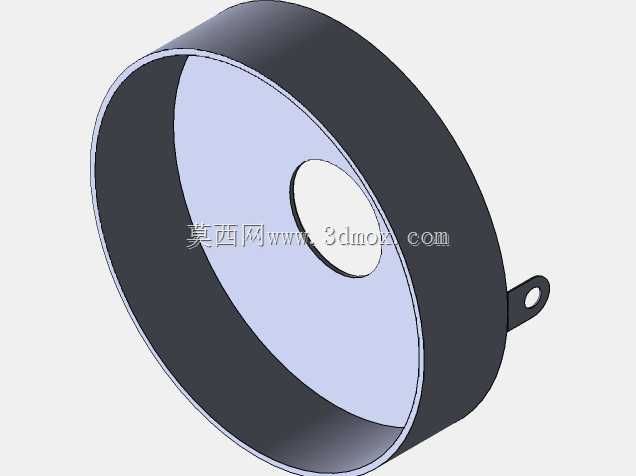

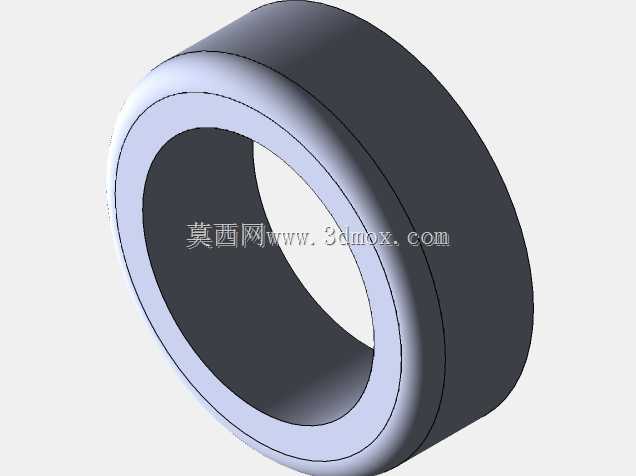

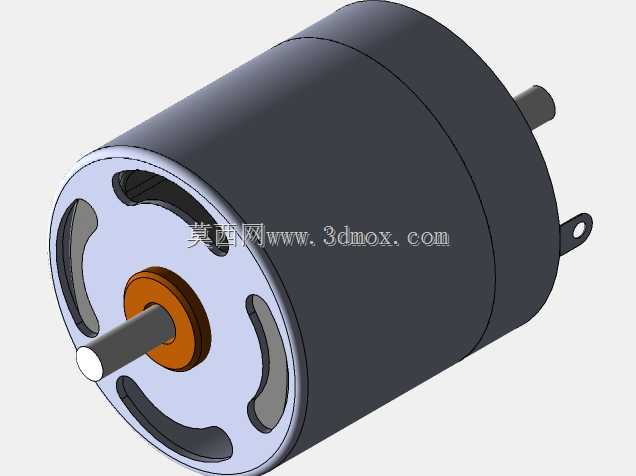

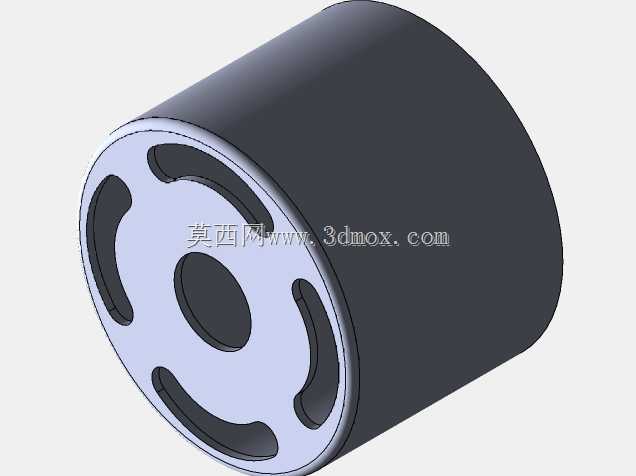

　　从功能特性上看，该结构采用七叶后掠式扇叶设计，扇叶曲面经过弧度优化，在相同转速下能够推动更大体积的空气流量，同时后掠的叶型能够有效切割气流，降低扇叶高速旋转时与空气摩擦产生的紊流噪音，适配家用、办公场景下对设备运行噪音的控制要求。扇叶中心设置有轴芯固定位，可直接适配标准的直流无刷电机输出轴，电机安装位与外框采用一体化注塑结构，保证扇叶旋转时的同轴度，减少长期运行后的轴芯偏移抖动问题。外框采用标准的方形切角结构，四个角预留有沉头安装孔，安装时可直接通过自攻螺丝或者橡胶减震钉固定在机箱的预留风扇位上，沉孔设计能够保证螺丝头部不突出外框平面，避免与周边线材、板卡产生干涉。

　　设计过程中优先考虑了安装兼容性与运行可靠性，外框的厚度控制在常规机箱风扇位的兼容尺寸范围内，不会出现安装后侧板无法闭合的问题；外框内侧与扇叶边缘预留了均匀的转动间隙，既避免扇叶旋转时蹭到外框产生异响，也不会因为间隙过大导致边缘漏风影响排风效率。扇叶与外框的材质均选用耐温工程塑料，能够长期在机箱内部40-60摄氏度的工作环境下保持结构强度，不会出现高温变形、扇叶动平衡失效的问题。外框的四个边角做了小圆弧过渡处理，避免安装时锋利的边角割伤安装人员的手部，也不会割破机箱内部的线材绝缘层。

　　从安装边界来看，该结构的方形外框边长适配标准的120mm机箱风扇安装孔位，孔位间距符合行业通用的安装规范，不需要额外修改机箱结构就可以直接替换同规格的市售风扇产品。安装时需要注意预留扇叶正面与背面的通风空间，背面不能紧贴机箱板壁或者硬盘架等遮挡物，至少保留10mm以上的进风空间，避免通风截面积不足导致风量衰减；正面的排风方向需要对准机箱的通风网孔，不能被线材、理线带遮挡排风路径。在多风扇组建风道的场景下，需要保证所有风扇的气流方向一致，避免出现气流对撞抵消风压的问题，该结构的外框侧面预留有风向标识位，安装时可以根据标识快速判断气流方向，降低装反的概率。

　　结构建模过程中，对扇叶的曲面做了连续曲率处理，保证曲面顺滑无拐点，在做模具开模或者3D打印验证时能够顺利脱模，不需要额外做过多的曲面修补；外框上的安装沉孔深度经过核算，适配常用的机箱风扇安装螺丝长度，不会出现螺丝拧穿外框或者拧入深度不足导致固定不稳的问题。扇叶与中心轴座的连接位置做了加厚处理，避免扇叶高速旋转时在根部产生应力集中导致断裂，轴座中心的D型轴孔设计能够保证与电机轴的可靠连接，不会出现长期正反转切换后扇叶打滑空转的问题。外框的加强筋布置在电机安装位与外框的连接位置，既能够固定电机的位置，也不会过多阻挡气流通过，筋条的截面采用流线型设计，减少气流经过时产生的风阻与风噪。
