层叠式模架承载定位结构设计

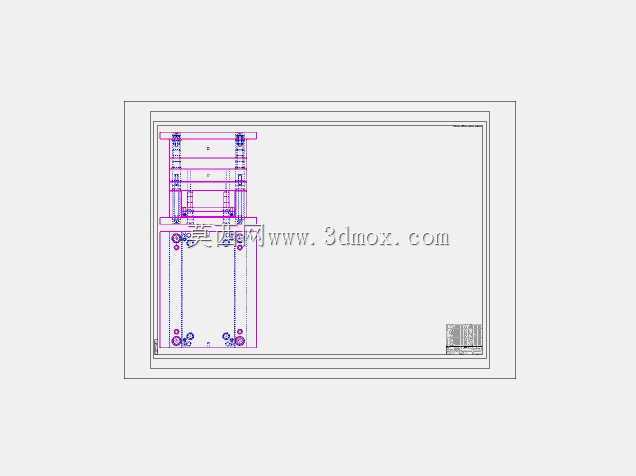

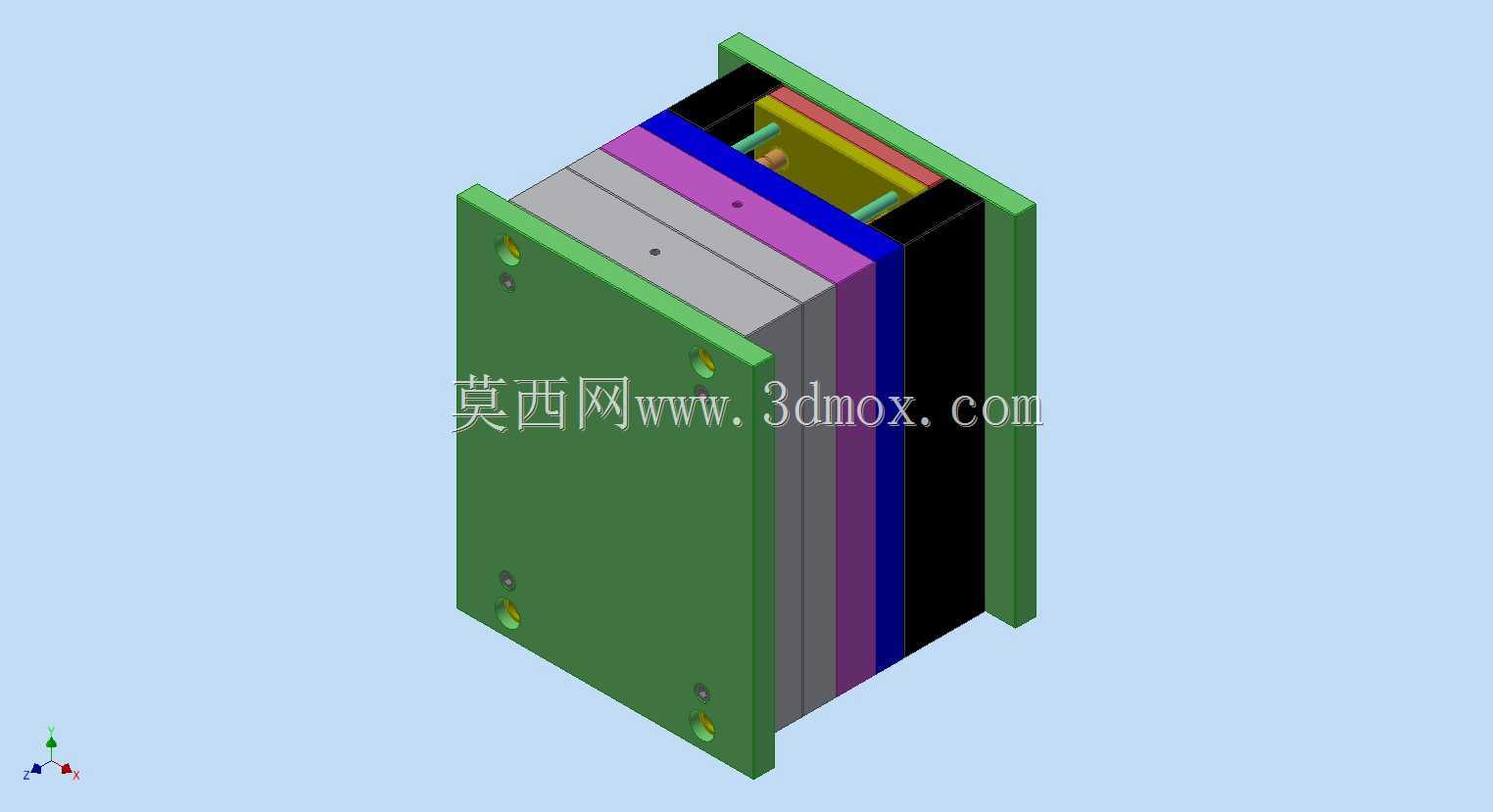

　　这套层叠式模架结构，主要面向多腔注塑生产场景的模仁承载需求，在小型精密塑件批量生产的车间产线中，这类结构直接承担着合模过程中各层模板的导向定位、模仁固定、成型压力传导的核心作用，区别于常规两板模的单层结构，层叠排布的模板设计可以在单次合模行程内完成多组型腔的同步合模，有效提升单位注塑周期内的塑件产出数量，适配小型电子接插件、精密卡扣类零件的大批量生产需求。从实际生产的安装边界来看，整套结构的安装基准集中在两侧的绿色支撑立板上，立板上预留的沉头安装孔可直接与注塑机的动定模固定板对接，安装时需要保证两侧立板的平行度公差控制在0.02mm以内，避免层叠模板滑动过程中出现卡滞。设计过程中优先考虑了模板滑动的顺畅性，

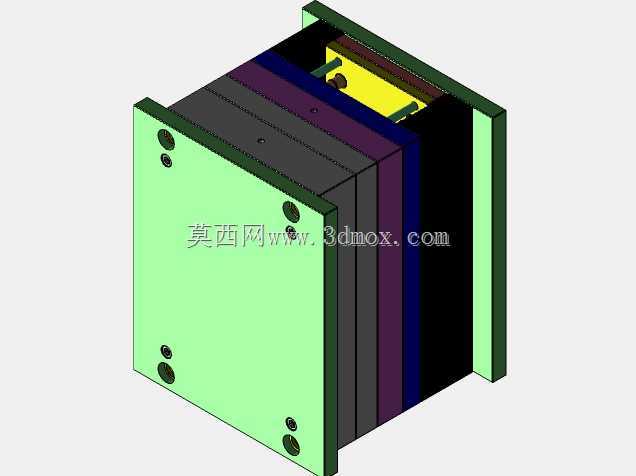

　　每层模板之间都预留了均匀的滑动间隙，配合导柱导套的导向结构，可保证合模过程中各层模板的分型面贴合精度控制在0.01mm以内，避免成型过程中出现飞边、错腔等质量问题。不同颜色区分的模板分别承担不同功能：外侧的绿色板材为整体支撑结构，承担合模过程中的全部成型压力，因此板材厚度设计上预留了足够的刚性余量，即使在120吨注塑机的最大锁模力下，也不会出现支撑变形；中间的灰色、紫色、蓝色分层模板分别对应不同的功能分区，其中紧邻支撑立板的灰色模板为定模固定板，用于固定进料侧的型腔模仁，紫色层为流道推板，在开模过程中可自动切断浇口凝料，减少后续人工修剪的工序，蓝色层为动模承板，用于固定顶出机构与动模型芯，最内侧的多层薄板为分型保险结构，

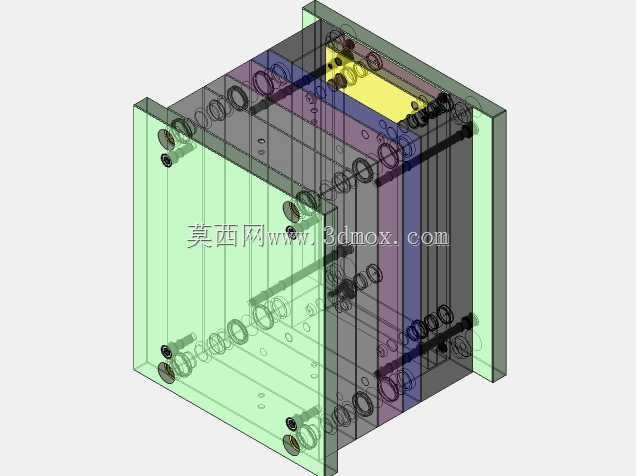

　　可在开模时控制各分型面的打开顺序，避免出现定模侧粘模的问题。从结构的受力传导路径来看，注塑机的锁模力从两侧支撑立板传入后，会均匀分散到每层模板的贴合面上，因此每层模板的平面度都有严格要求，加工时需要经过平磨工序保证表面粗糙度达到Ra0.8以下，减少模板贴合时的间隙。导向结构除了常规的四角导柱外，在模板的长边侧还额外增设了边导柱，避免长尺寸模板在长期开合模过程中出现单侧下垂的问题，延长模架的整体使用寿命。在实际产线适配中，这套结构可以直接搭配标准模仁配件使用，不需要额外加工定制安装槽，模板上预留的模仁固定螺孔、冷却水道接口都符合通用模架的尺寸标准，车间更换模仁时只需要拆装对应模板的固定螺丝即可，大幅减少换模调试的时间。

　　设计时还考虑了顶出机构的安装空间，在动模侧预留了足够的顶针板安装行程，可根据不同塑件的顶出需求配置顶针、顶板、推板等不同的顶出结构，适配不同形状塑件的脱模需求。冷却系统的走线空间也在各层模板之间做了预留，模板侧边预留的水道接头安装位可直接对接快插水嘴，接入车间的模温机管路，保证成型过程中型腔各区域的温度均匀性，减少塑件的成型内应力。整套结构的滑动接触面都设计了润滑槽，日常维护时只需要在润滑槽内加注高温润滑脂，即可保证长期开合模过程中不会出现模板拉毛、磨损的问题，适配注塑车间24小时连续生产的工况需求。
