摩托车用集成式熔断器接线座组件

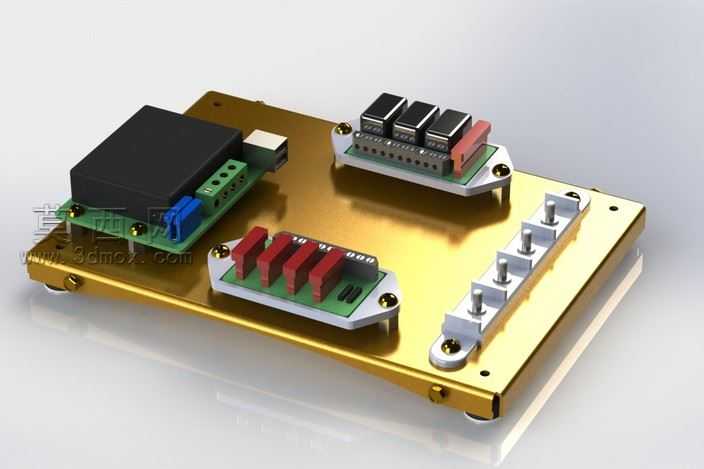

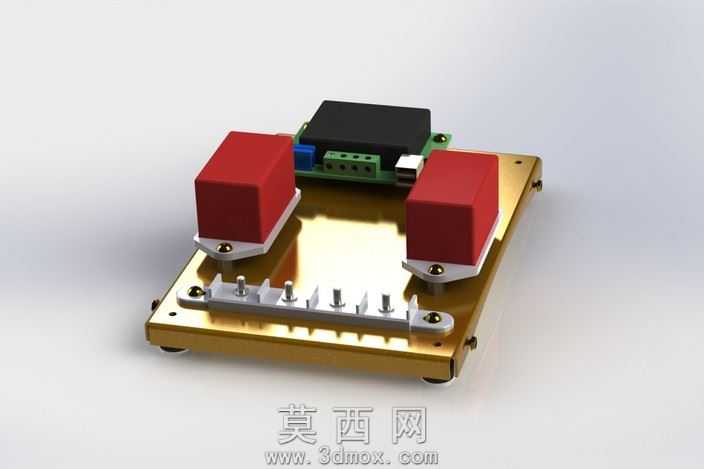

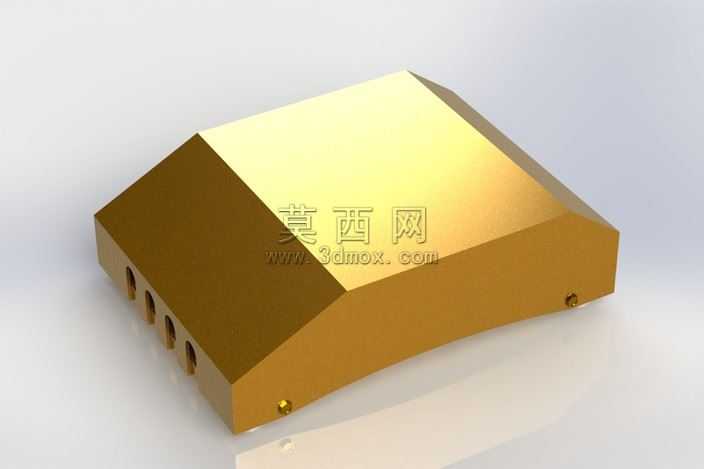

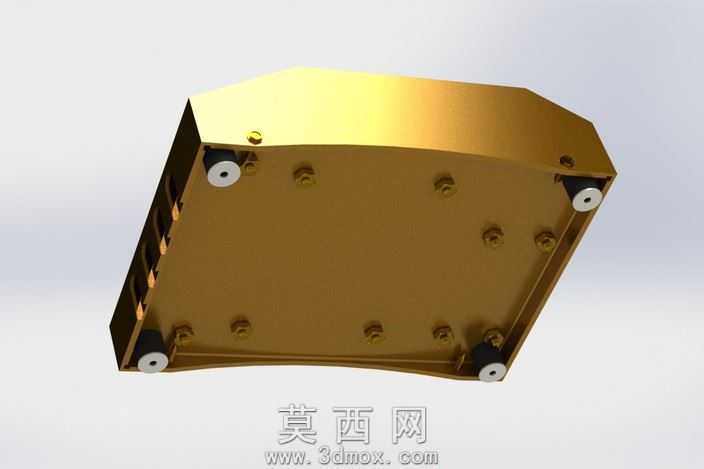

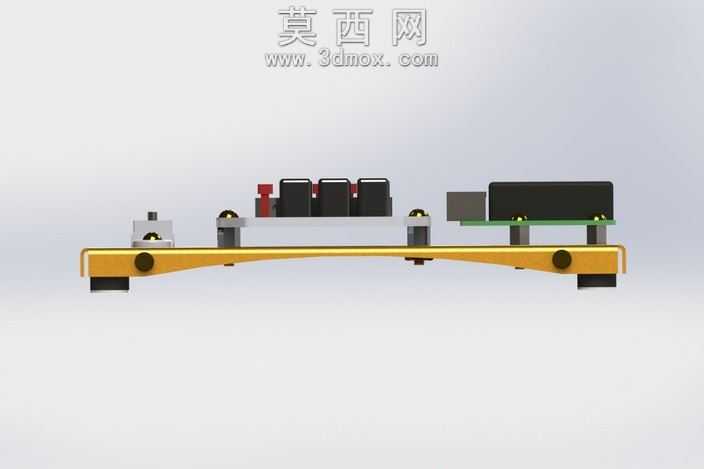

本作品为摩托车配套的集成式熔断器接线电气组件三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以金属安装基板为基准载体，精准绘制基板上的定位孔、安装沉台、边缘倒角等细节，确保基板的安装适配性符合摩托车挡泥板安装位的尺寸要求。随后分别构建各功能模块：黑色密封继电器模块，还原其外壳的哑光塑料质感、底部插针结构、侧边接线端子的排布，以及模块底部与基板连接的固定铜柱结构；两组熔断器座模块，分别还原不同规格的红色熔断芯、绿色绝缘基座、金属接线触点、固定螺丝的细节，精准呈现熔断芯与基座卡槽的配合间隙；侧边的多组接线端子排，还原金属接线柱的螺纹结构、绝缘固定座的台阶造型、底部固定法兰的安装孔位。渲染阶段采用KeyShot完成材质与光影调试，金属基板赋予拉丝金色铝合金材质，调整粗糙度参数模拟真实金属的漫反射效果；塑料部件根据功能区分材质，继电器外壳使用哑光黑色工程塑料，熔断器基座使用半哑光绿色绝缘塑料，熔断芯使用亮红色阻燃塑料，接线端子使用抛光黄铜金属材质，固定螺丝使用镀锌亮面金属材质。布光采用三点布光法，主光源从侧上方打亮模型主体突出金属质感，辅光源补亮暗部避免细节死黑，轮廓光勾勒模型边缘提升立体感，背景使用浅灰色渐变背景突出产品本身。设计思路上采用模块化集成布局，将继电器、多路熔断器、接线端子整合在同一块安装基板上，优化了摩托车电气系统的布线空间，各模块通过铜柱与螺丝固定在基板上，既保证了连接稳固性，也方便后期熔断芯更换与线路检修，所有部件的配合公差均按照电气配件的通用安装标准设定，确保模型可直接用于结构验证与生产参考。
