90度转角空间连杆传动机构结构

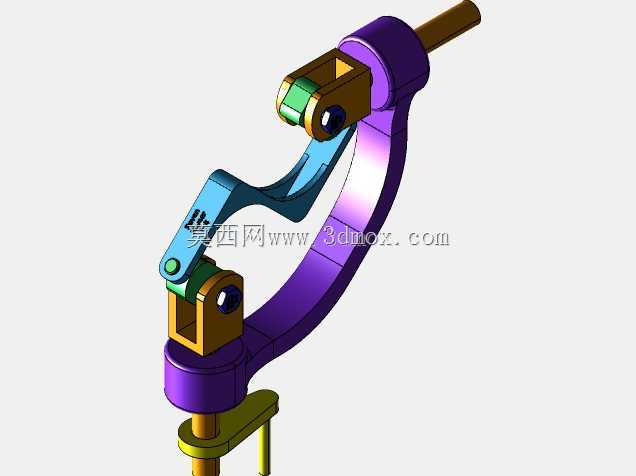

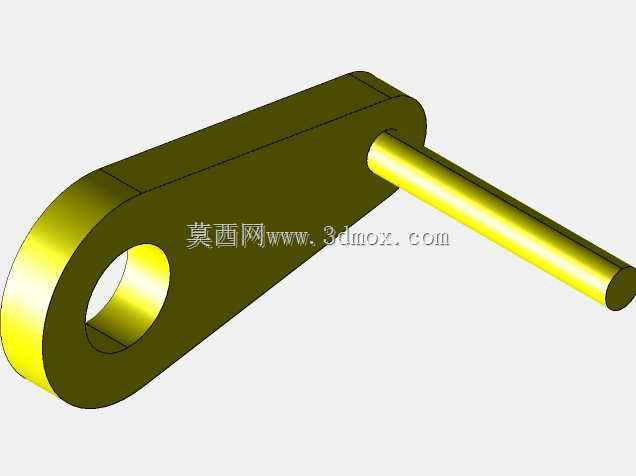

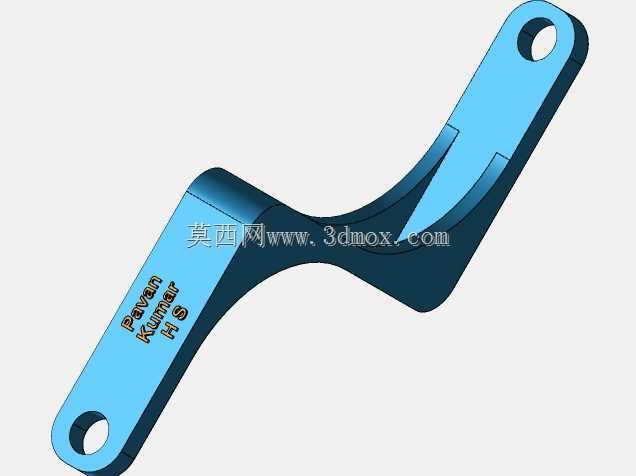

　　这套空间连杆传动结构，核心实现输入轴与输出轴呈90度空间交错状态下的连续回转运动传递，在各类需要小空间内完成动力换向传递的设备场景中应用广泛，比如小型专用机床的进给换向单元、轻工包装设备的间歇动作传递模块、自动化生产线的转角工位动力传输节点，都能见到这类结构的衍生设计。不同于常规锥齿轮、蜗轮蜗杆的啮合式换向传动，这套连杆式结构没有轮齿啮合带来的侧隙累积、润滑要求高、高速工况噪音大的问题，在中低速、轻载的往复或连续传动场景下，结构可靠性更高，后期维护成本更低，对加工精度的容错空间也比啮合类传动件更宽松。从结构功能来看，这套机构的输入端为带摇柄的水平转轴，通过紫色弧形支架内的铰接连杆组，将输入端的回转运动转化为空间摆转动作，

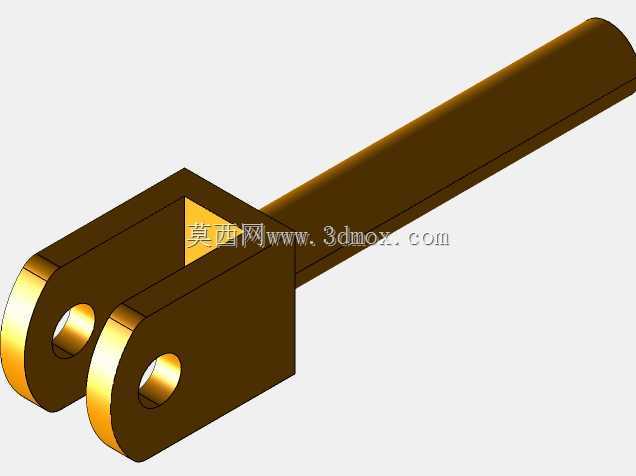

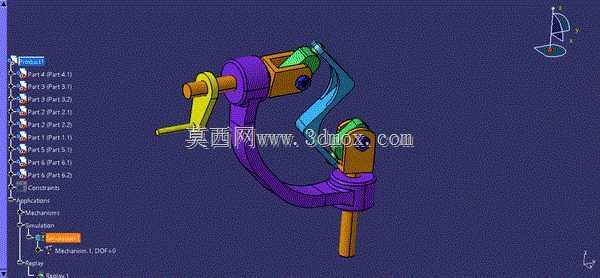

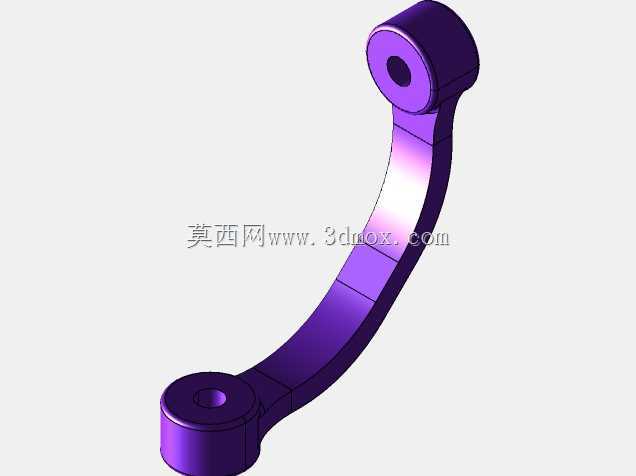

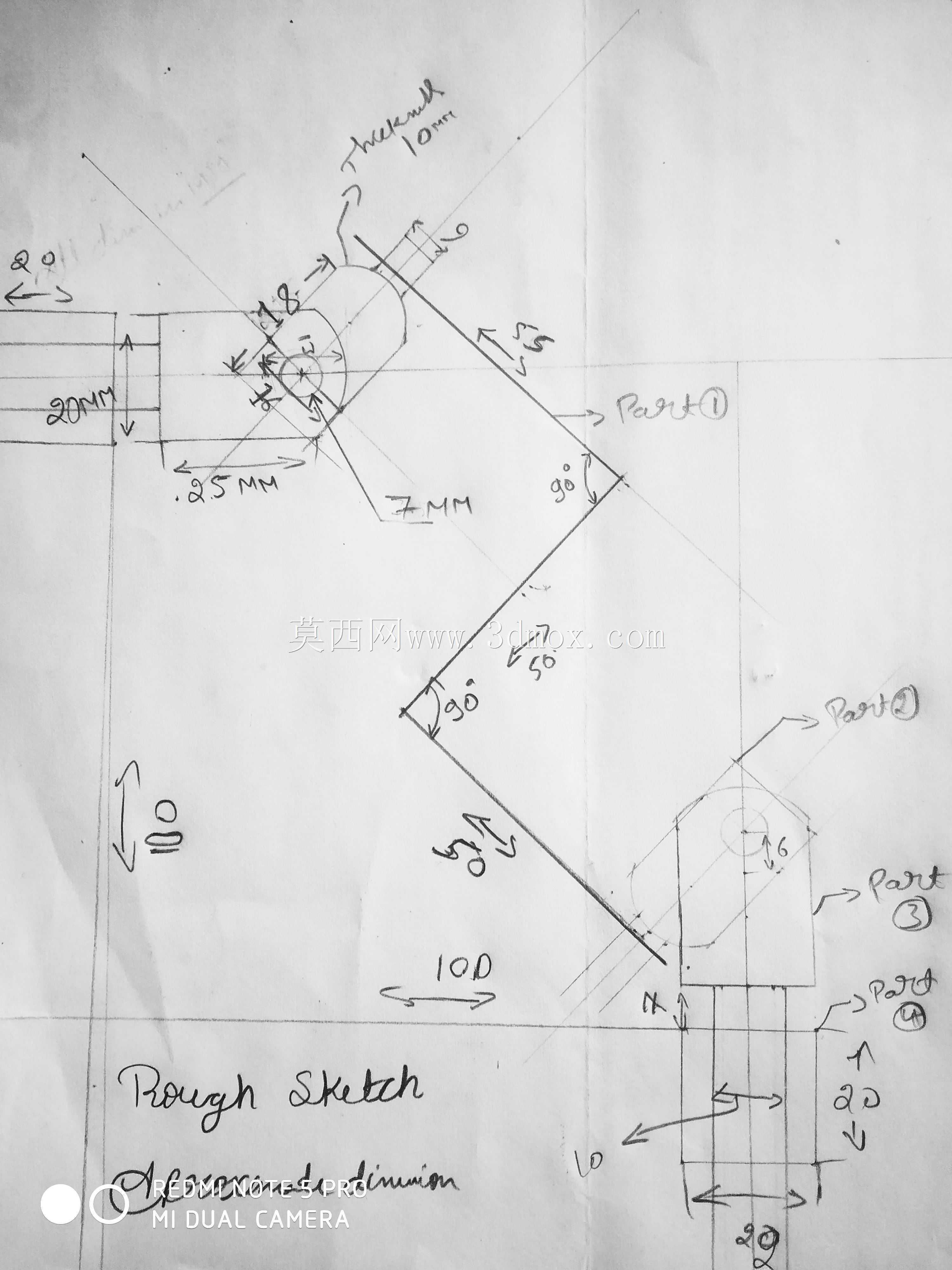

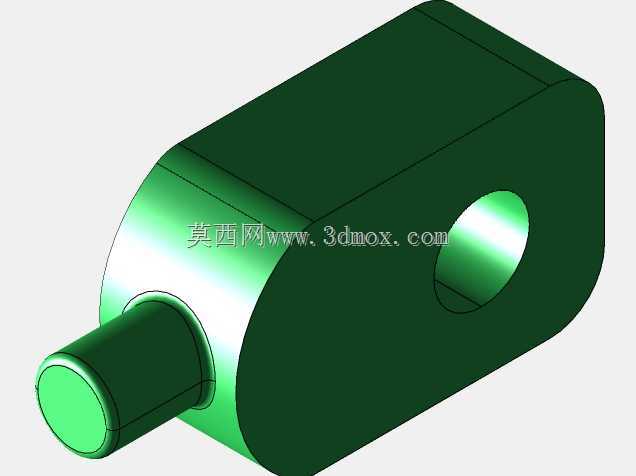

　　最终传递到垂直布置的输出轴端，整套机构的自由度经过约束计算，仅保留单自由度的确定运动，输入端施加连续扭矩时，输出端可按照预设的转角规律完成往复摆转或者连续回转，运动轨迹经过连杆长度的参数匹配，可实现特定的急回特性，适配需要快速回程、慢速工作进给的工位动作需求。设计过程中，首先要确定输入输出轴的空间交错距离与90度夹角的安装边界，所有铰接点的回转中心必须严格对齐设计坐标，避免出现运动卡滞或者附加载荷；连杆的截面尺寸根据传递扭矩的大小做匹配，铰接位置采用铜套衬套结构，减少长期回转带来的磨损，支架部分采用一体式弯形结构，既承担两个转轴的支撑定位作用，也作为连杆运动的防护结构，避免外部杂物进入铰接间隙影响运动顺畅度。安装边界上，

　　输入端的轴伸长度预留了联轴器或者手轮的安装空间，轴端设计有平键槽，可直接连接驱动电机或者手动操作手柄；输出端的垂直轴同样预留了执行件安装的轴段与键槽，整套机构的安装基面位于底部垂直轴的支座端面，可通过螺栓直接固定在设备的安装平板上，不需要额外设计复杂的转接支架。结构的外形轮廓沿着弧形支架的走向布置，没有突出的尖锐棱角，所有运动构件的运动轨迹都在支架的包覆范围内，不会出现运动过程中构件与周边设备干涉的问题，在做整机布局时，只需要预留出支架弧形轮廓的外围空间，以及输入端摇柄的回转空间即可，不需要额外预留过大的安全间隙。在实际选型应用时，可根据传递的扭矩大小调整各连杆的截面直径与铰接销轴的直径，若需要调整输出端的摆角范围，

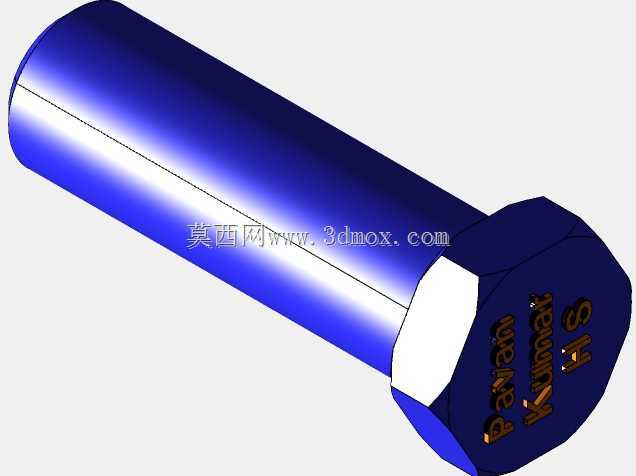

　　只需要修改对应连杆的长度参数，重新计算铰接点位置即可，不需要整体更换支架结构，参数化调整的灵活性很高。不同于齿轮传动需要严格匹配模数、齿数、螺旋角等参数，这类连杆机构的运动特性调整只需要改变杆长比例，对于非标设备的定制化设计场景来说，可大幅缩短设计迭代周期，也降低了零件加工的难度，普通的铣削、钻削设备即可完成大部分零件的加工，不需要专用的齿轮加工设备，在小批量定制设备的生产中，综合成本优势十分明显。铰接位置的润滑可采用定期加注润滑脂的方式，因为是面接触的滑动摩擦，润滑周期比齿轮传动更长，在粉尘较多的车间环境下使用时，只需要在铰接位置加装简单的防尘密封圈，即可避免粉尘进入摩擦面造成异常磨损，环境适应性比开放式齿轮传动更好。整套结构的运动过程没有冲击，各构件的受力以拉压和小幅弯曲为主，只要铰接销轴的强度满足要求，长期运行的疲劳寿命远高于同载荷等级的齿轮传动结构，尤其适合那些不便于频繁维护、需要长期稳定运行的工位传动场景。
