适配14mm板簧槽的M4防松锁紧螺母

　　在工业铝型材框架搭建、模块化设备组装的现场，这类带板簧适配槽的防松螺母一直是小规格紧固件里的高频刚需件，尤其是M4螺纹规格的款，大多用在传感器安装支架、小型走线槽固定、轻质防护面板挂载这类对连接可靠性有要求，但又不需要大规格螺栓锁紧的场景。很多做自动化线体改造的工程师都有过类似经验：普通T型螺母塞进铝型材槽里，设备长期运行受振动影响，很容易出现螺母移位、螺纹松脱的问题，轻则需要定期停机复紧，重则导致挂载的检测元件偏移，触发设备误报警，而带板簧结构的防松螺母，就是针对这类痛点做的结构优化。

　　这款螺母的核心设计逻辑，是把锁紧功能和型材槽适配功能做了集成，主体的螺母块做了切边处理，刚好能卡进14mm宽度的标准铝型材槽内，不会在槽内发生周向转动，拧动螺栓的时候不需要额外用工具固定螺母本体，单人就能完成装配操作，比传统的弹垫+平垫+普通螺母的组合少了两个零散零件，装配效率能提升不少。下方配套的板簧片不是简单的弹片结构，其弧度经过反复调校，装入型材槽之后，板簧的两个支脚会撑在型材槽的内壁上，给螺母块一个持续的向上顶紧力，哪怕螺栓没有完全锁紧，螺母也不会在型材槽里随意滑动，调整安装位置的时候，只需要用手指按住螺母顺着槽推就行，不会像普通螺母那样一松手就歪在槽里，尤其是在竖直安装的铝型材上装配件的时候，这个结构能省很多扶螺母的麻烦。

　　从安装边界来看，这款螺母的整体厚度控制得很克制，装入14mm槽的铝型材之后，螺母上表面和型材槽的上沿基本齐平，不会突出型材表面，安装平板类配件的时候不会出现缝隙，不需要额外加工沉台。M4的螺纹规格适配常规的十字盘头螺栓、内六角圆柱头螺栓，螺纹部分的有效啮合长度符合通用紧固件的设计标准，锁紧之后的预紧力足够承载5kg以内的静态挂载，完全能满足常规传感器、小型线槽、轻型标识牌的安装需求。板簧的两个定位凸点刚好卡在型材槽的内槽台阶上，不会出现螺母从槽口掉出来的情况，哪怕是在设备运输过程中，预放在型材槽里的螺母也不会移位散落，现场组装的时候不需要逐个往槽里塞螺母，能大幅减少现场装配的准备时间。

　　实际使用的时候要注意，这款螺母是专门适配14mm槽宽的挤压铝型材的，不能用在其他槽宽的型材上，否则会出现卡不进去或者间隙过大松脱的问题。板簧的材质做了弹性优化，反复拆装十几次之后依然能保持足够的顶紧力，不会因为多次拆装就失去弹性失效。螺母主体的承力面做了平整处理，和被连接件的表面接触面积足够，锁紧的时候不会压伤铝型材或者软质的被连接件表面，不需要额外加平垫分散压力。和传统的后置式T型螺母相比，这款螺母可以从型材的任意位置卡入槽内，不需要从型材的端部逐个滑入，对于已经搭建完成的铝型材框架，后期加装配件的时候不用拆动原有型材，直接把螺母卡进对应位置的槽里就能安装，改造维护的便利性提升非常明显。

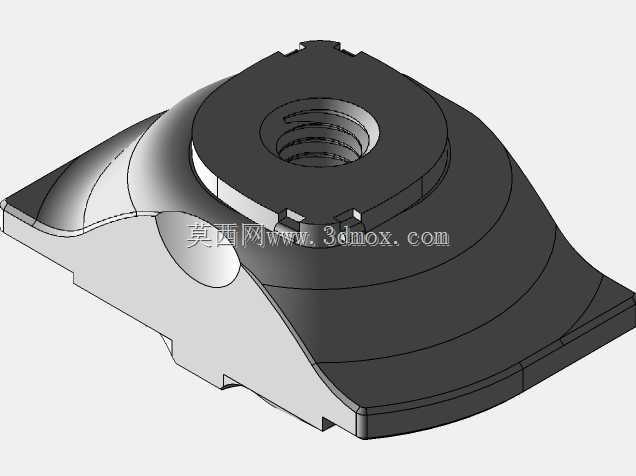

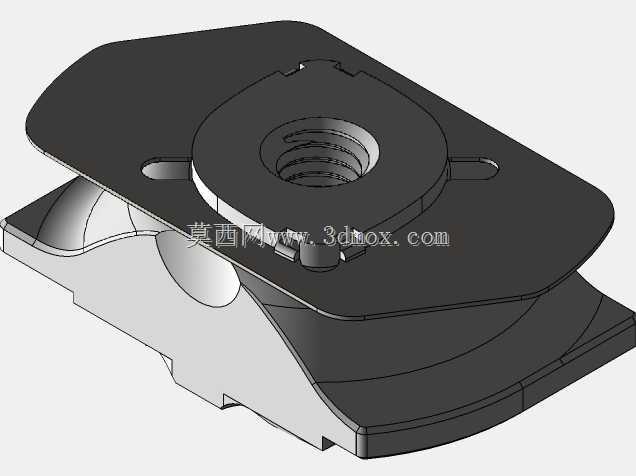

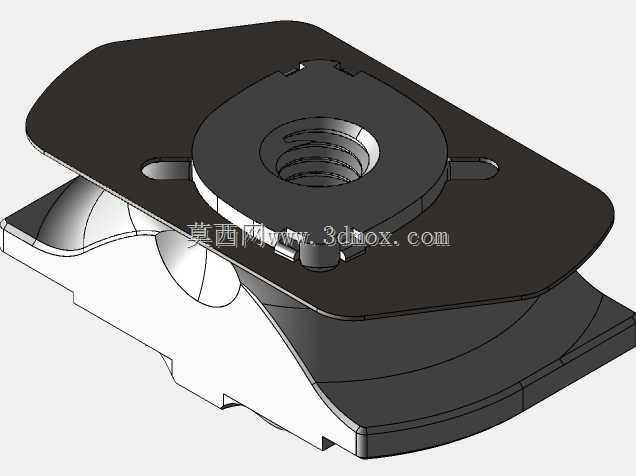

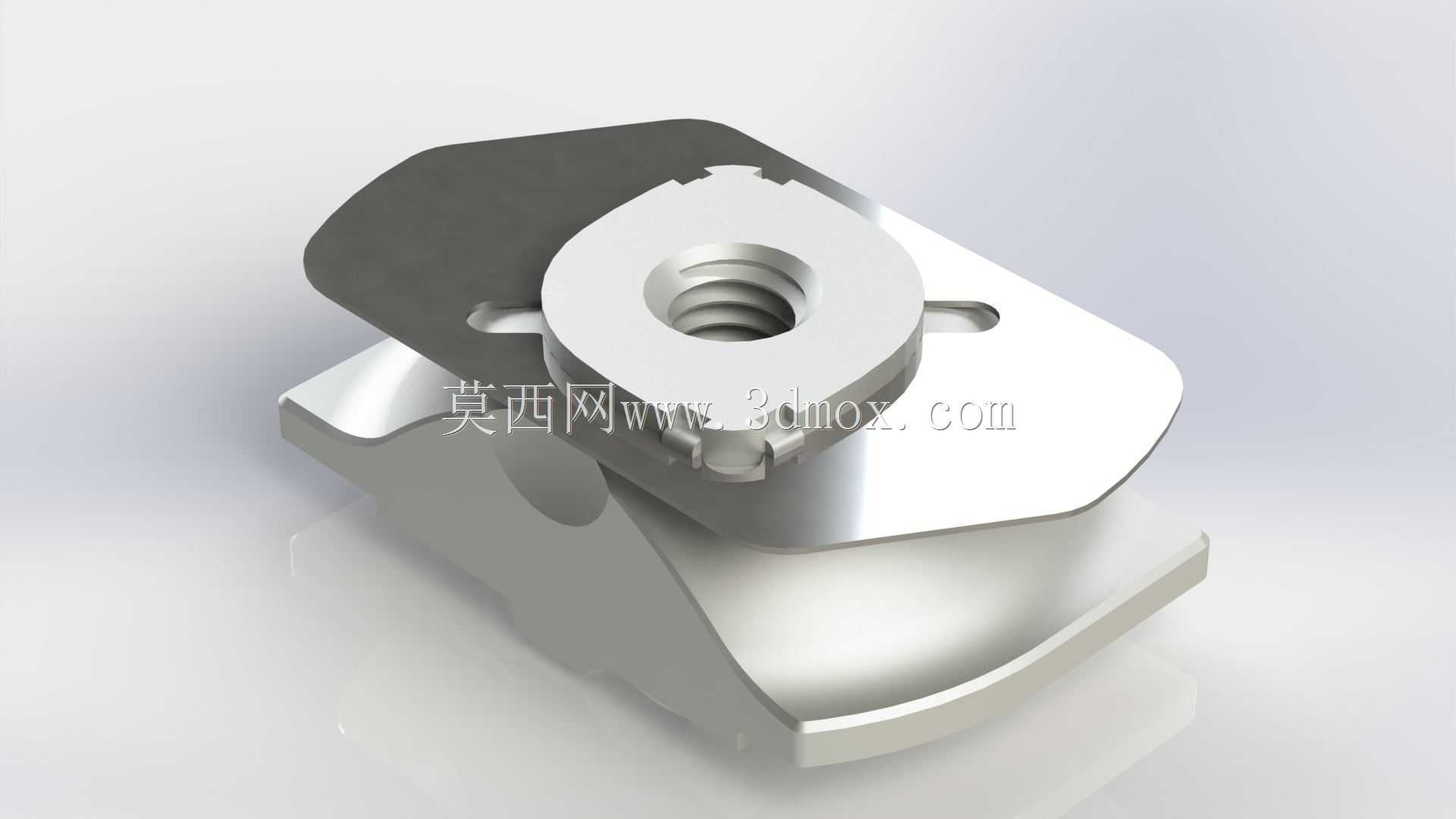

　　很多做教学实验台、小型检测设备、非标工装架的结构工程师，在做三维建模的时候经常会忽略这类紧固件的细节结构，要么直接用普通螺母模型代替，导致装配的时候出现干涉，要么没考虑板簧的占用空间，导致设计的安装位和型材槽之间出现间隙，这款模型完整还原了螺母主体和板簧的配合结构，包括板簧的弧度、螺母的切边尺寸、螺纹的起始位置都和实物一致，导入装配体之后可以直接用来做干涉检查，模拟实际装配的过程，避免设计阶段出现尺寸错配的问题。在做铝型材框架的BOM清单统计的时候，也可以直接调用这个模型的参数统计紧固件用量，不用再单独测绘实物尺寸，能减少很多重复建模的工作量。
