三辐式手轮操作件三维结构设计

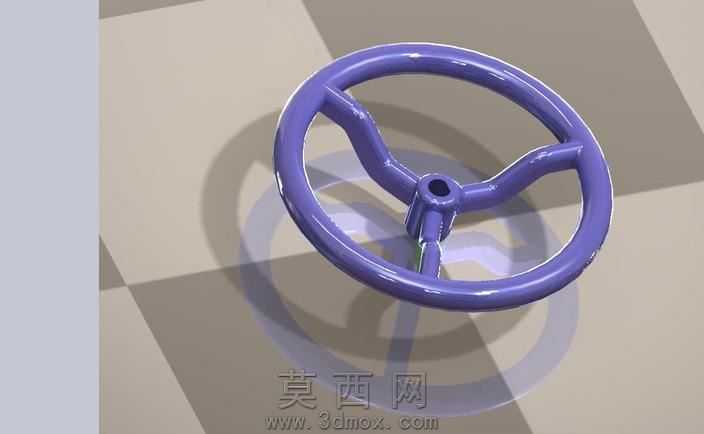

本作品为三辐式手轮操作件的三维建模设计成果，整体采用中心轮毂搭配三根均匀分布辐条连接外圈轮缘的经典结构，建模过程依托参数化三维设计软件完成，从基础草图绘制阶段就严格把控各部分尺寸比例：首先绘制中心轮毂的截面轮廓，通过旋转凸台命令生成带中心安装孔的轮毂主体，中心孔预留标准安装轴径尺寸，孔壁做同轴度约束保证后续装配精度；随后绘制单根辐条的扫描路径与截面轮廓，辐条采用流畅的弧形过渡造型，既避免直角应力集中问题，也提升握持操作的舒适度，通过圆周阵列命令将单根辐条沿轮毂中心轴均匀阵列120度，形成三根对称分布的辐条结构，保证手轮受力均匀；最后绘制外圈轮缘的环形截面，通过扫描命令生成闭合的环形轮缘，轮缘外表面做圆角处理，边缘无尖锐棱角，适配手动旋转操作的使用场景。材质渲染阶段选用工程塑料质感的亮紫色材质，添加适当的环境反射与高光效果，还原工业级增强尼龙手轮的真实外观质感，地面添加柔和的投影效果增强模型的空间立体感。设计过程中重点考量手轮的操作力学性能，三根辐条的分布角度经过优化，在任意角度握持旋转时都能获得均匀的施力点，轮毂与辐条、辐条与轮缘的连接位置均做圆角过渡处理，有效降低应力集中系数，提升零件的结构强度与使用寿命；中心安装孔的尺寸适配通用阀门、机床调节机构的标准轴径，可直接用于相关设备的手动操作部件装配。整体模型结构简洁合理，建模逻辑清晰，各特征之间保留完整的参数关联，可根据实际使用需求快速调整轮缘直径、辐条粗细、轮毂孔径等参数，适配不同规格的设备操作需求，模型的曲面过渡顺滑，无破面、重叠面等建模缺陷，可直接用于后续的工程图导出、装配模拟、3D打印样件制作等环节。
