工业通风用离心式风机结构设计

项目分类:风机 发布时间:2024-01-13 ID:723067
  • 工业通风用离心式风机结构设计
  • 工业通风用离心式风机结构设计

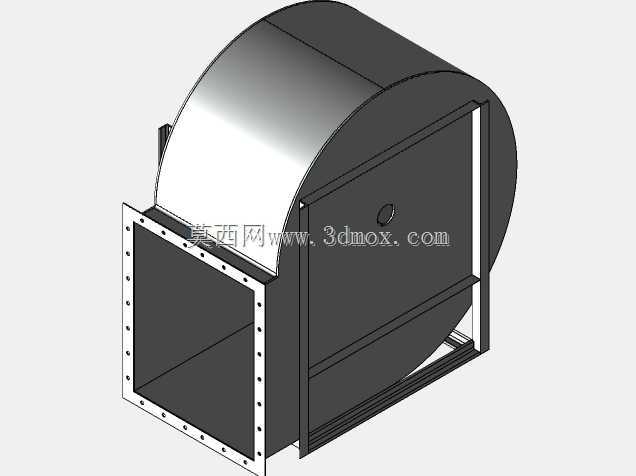

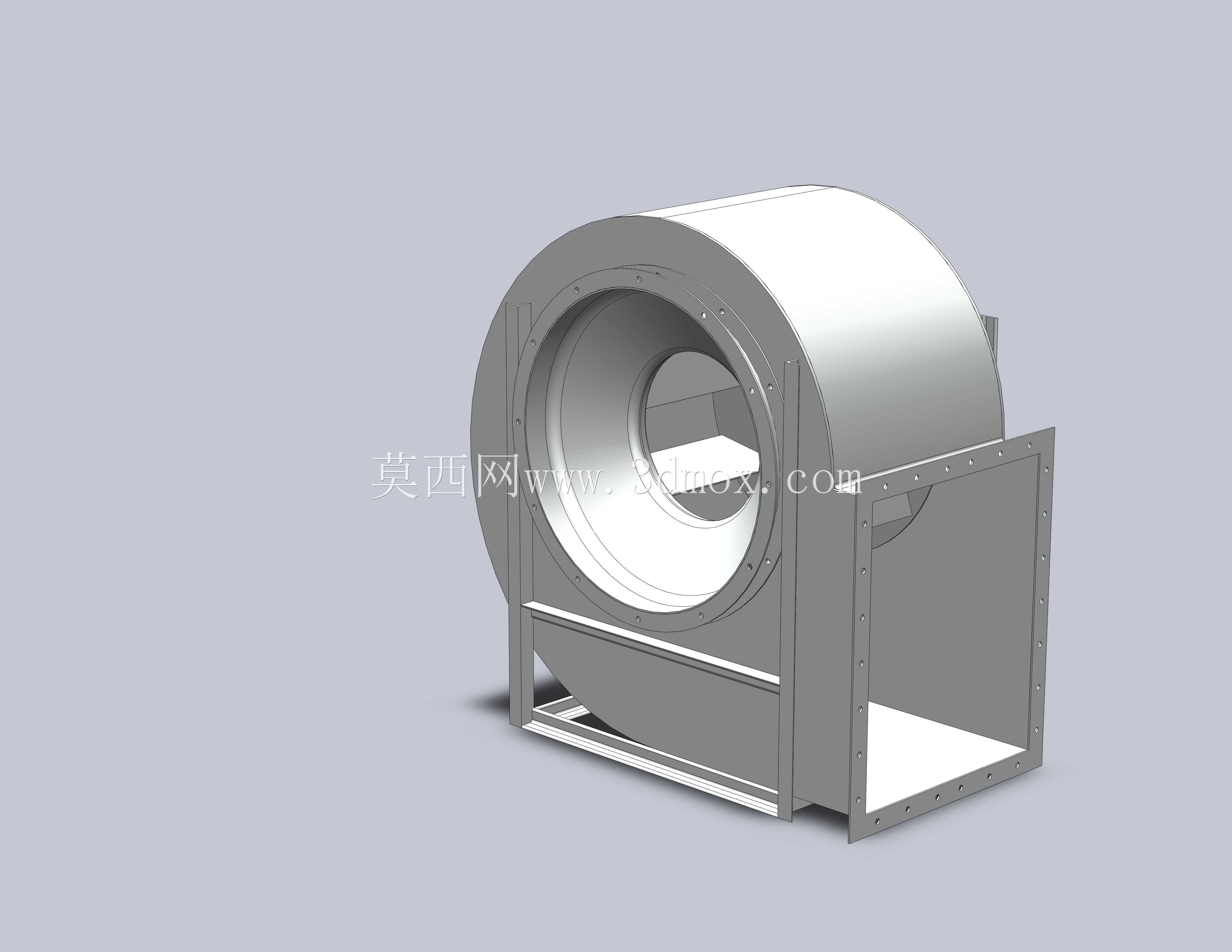

  在车间通风除尘、工业废气输送、暖通空调送风系统中,离心式风机是依靠输入机械能提升气体压力并排送气体的从动流体设备,这款结构设计针对常规工业场景的中低压送风需求开发,适配常规厂房通风、设备散热排风、工艺粉尘收集等常见工况,可对接常规矩形通风管道,适配多数工业现场的通风管路布局。从结构设计逻辑来看,这款风机采用后向式叶轮的腔体布局,蜗壳型线按照等环量流态进行曲面拟合,能在保证风压输出的前提下降低气流在壳体内的涡流损耗,减少运行过程中的气动噪音。进风口采用带螺栓孔的方形法兰结构,法兰面预留均匀分布的安装孔位,可直接与同规格的矩形风管通过螺栓紧固连接,法兰边缘做了折边强化处理,避免安装过程中法兰变形导致的密封面贴合不严问题,

  安装时可在法兰接触面添加橡胶密封垫,进一步降低漏风率。设备的支撑框架采用型钢焊接成型的一体式机架,机架与蜗壳侧壁通过焊接固定,底部预留了设备安装的固定孔位,可直接通过膨胀螺栓固定在混凝土基础或者钢制设备平台上,机架的结构强度经过校核,可承受风机满负荷运行时的振动载荷,避免长期运行出现结构共振导致的焊缝开裂问题。蜗壳主体采用钢板折弯拼接的结构设计,侧壁为整板切割成型,减少拼接焊缝数量,既降低加工过程中的焊接变形量,也能提升壳体的整体气密性,蜗壳的曲面段采用卷板成型,曲面过渡平滑无明显折角,避免气流在折角位置形成局部涡流造成压力损失。叶轮腔体内部预留了足够的叶轮安装空间,适配常规后向离心叶轮的安装尺寸,主轴安装位在蜗壳后侧中心位置,

  可直接对接标准规格的风机主轴与轴承座组件,安装时可根据现场的电机布局选择直连传动或者皮带传动的连接方式,适配不同转速、风压的输出需求。从安装边界尺寸来看,这款风机的进风口法兰尺寸适配常规工业通风的标准风管规格,设备整体的宽度、高度尺寸经过优化,可在常规的设备夹层、厂房侧墙安装位进行布置,不需要额外占用过大的安装空间,设备的重心落在支撑机架的中心区域,安装后整体稳定性好,不需要额外添加配重块来平衡运行振动。在实际应用场景中,这款风机可用于机械加工车间的焊接烟尘收集系统末端,作为动力源将含尘空气抽吸至除尘设备内,也可用于生产车间的整体通风换气,将车间内的闷热空气、设备散热产生的热空气排出室外,补充新鲜空气,还可用于工业设备的散热送风,

  比如给大型注塑设备、热处理设备的工位输送冷却风,降低设备运行的环境温度。设计过程中针对壳体的刚度做了针对性强化,在蜗壳的曲面外侧与机架之间添加了支撑筋条,避免风机在高转速运行时壳体出现薄壁振动,产生额外的运行噪音,同时也能提升壳体的抗负压能力,避免风机入口侧负压过大导致壳体吸瘪变形。出风口的位置可根据现场管路布局调整方向,这款基础结构设计预留了出风口的接口调整余量,加工时可根据实际安装需求将出风口设置在顶部、侧部等不同方向,不需要对蜗壳主体结构做大幅修改,提升了结构的通用适配性。在建模过程中,所有的安装孔位、法兰尺寸、机架安装孔都按照通用机械设计标准进行参数化绘制,可直接导出工程图用于下料加工,各部件之间的装配间隙预留合理,符合常规钣金加工、焊接加工的工艺公差要求,不需要额外做工艺补正即可直接投入生产,各部件的装配关系清晰,没有出现干涉问题,可直接用于装配模拟、干涉检查,也可作为同类风机结构设计的参考模板,根据不同的风量、风压需求调整蜗壳尺寸、叶轮规格,快速衍生出不同参数的风机结构。
