智能百叶窗式消防排烟通风装置

　　这套百叶窗式消防通风装置主要面向厂房、地下车库、设备机房、配电间及商业建筑的排烟与日常换气场景。在火灾工况下，它承担机械排烟口的作用，配合排烟风机将高温烟气迅速排出，延缓烟气积聚，为人员疏散和消防作业争取条件；在非火灾时段，同一套装置又可作为常规通风口使用，完成室内外空气交换，减少单独设置风口带来的墙面开孔和管线重复。

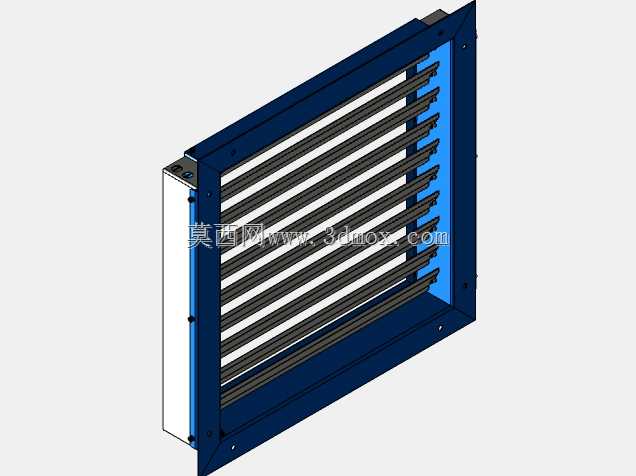

　　结构上采用方形外框加多片平行百叶的布置方式，百叶叶片按固定间距排列，闭合时相邻叶片搭接形成连续遮挡面，可降低雨水、粉尘和外部气流倒灌；开启时叶片绕长轴旋转，形成多条平行流道，气流经过叶片导向后较为平顺，正面阻力相对可控。外框两侧设置较宽的安装立柱，既作为叶片转轴的支撑基体，也预留了与墙体、风管法兰或预埋构件连接的边界。建模时需要重点控制框体内净宽、叶片弦长、转轴中心距和端部间隙之间的关系：叶片转角不足会影响有效通风面积，间隙过大则关闭密封性下降，端部还需保留轴套、联动片和紧固件的装配空间。

　　从制造角度看，该装置以钣金件为主体，外框、叶片、端板和连接件均适合采用板材折弯、冲压、冲孔和焊接工艺成型。叶片宜采用带折边或压筋的截面，以提高薄板在风压下的抗弯刚度，避免大面积平面在高速气流中产生振颤。框体转角处需考虑折弯系数、焊缝位置和装配公差，侧板上的轴孔应保持同轴度，否则多片百叶联动时会出现卡滞或转角不一致。

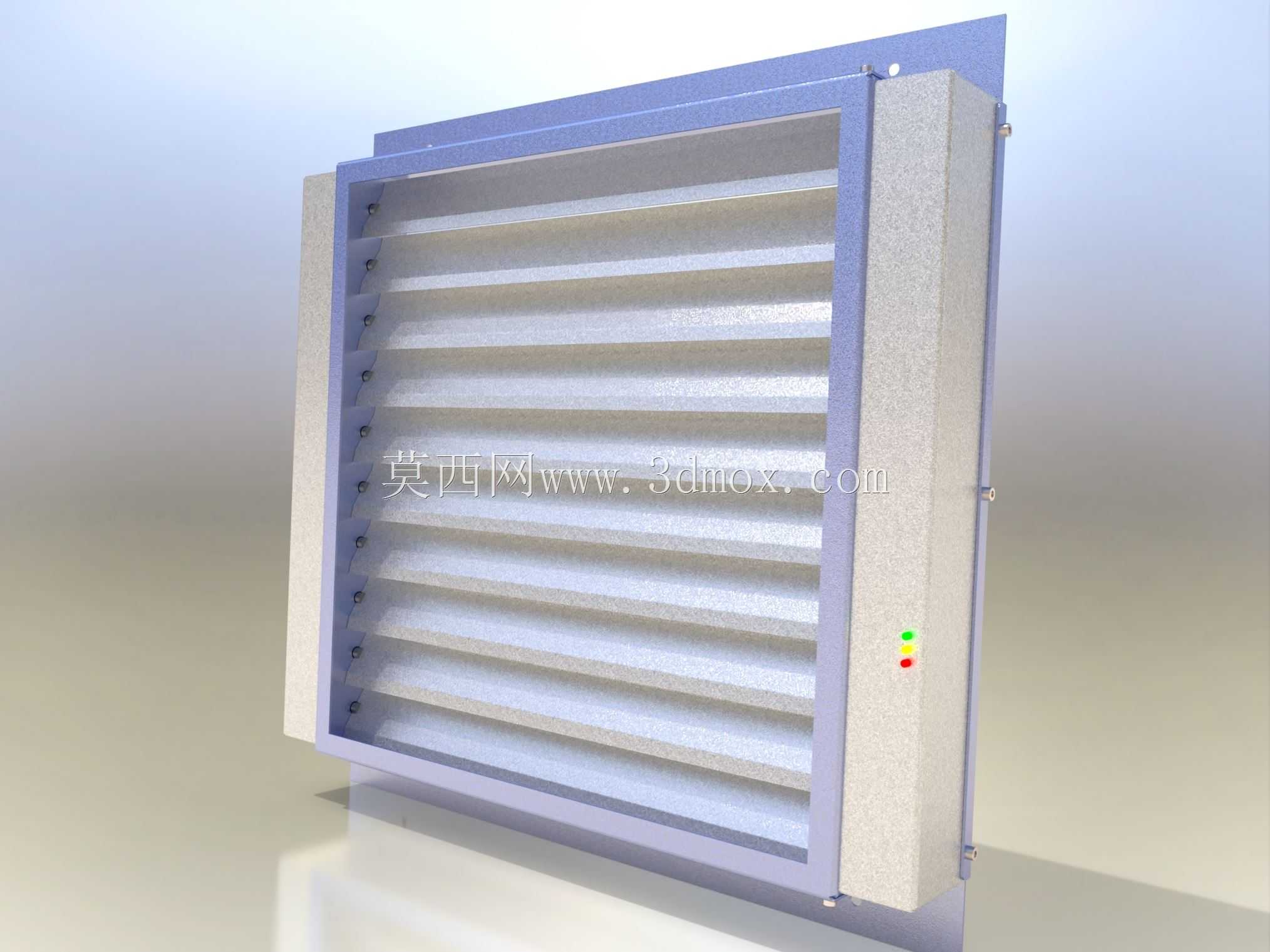

　　装置侧边设置状态指示点位，可与执行机构、限位开关或消防联动信号配合，用于反馈百叶的开启、关闭位置。实际选型时，结构工程师需要结合墙面预留洞口尺寸、风管截面、排烟量和安装高度确定外形边界；安装面应保证足够的平面度，框体与墙体之间设置密封垫或防火封堵材料。三维设计中还应校核叶片全开时的扫掠空间，避免叶片与后方风管、保温层或检修部件发生干涉，并在侧面预留执行器、连杆和维护接线的操作位置，使装置既能满足消防排烟的功能要求，也具备批量加工和现场快速安装的可行性。
