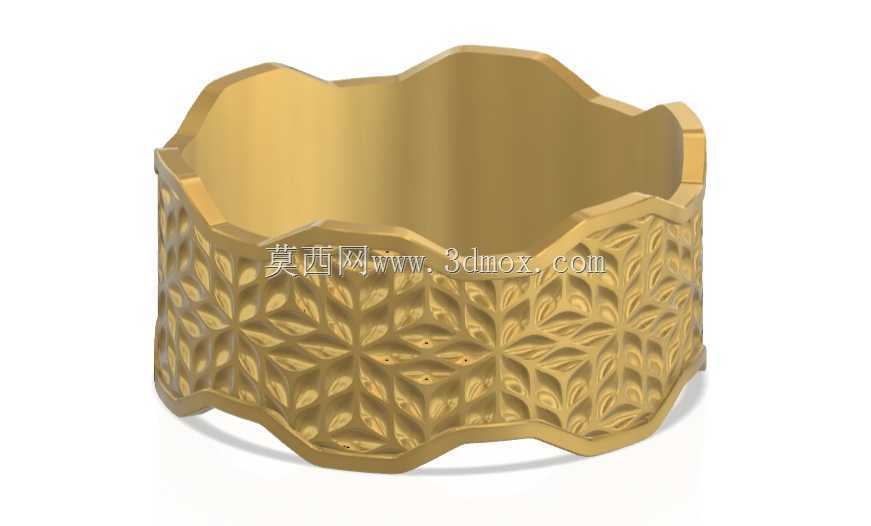

带叶形压花纹理的波浪边金属环构件

　　这类带连续叶形压花纹理的波浪边金属环构件，在精密装饰五金加工、文创金属饰品量产、高端工艺摆件配套结构件生产场景中应用广泛，既可以作为独立的装饰环件搭配在香薰容器、定制烟具、工艺笔筒的外圈做装饰包覆，也能经过尺寸适配后作为首饰类产品的戒圈、镯圈基体，后续再做表面镀层、做旧、镶石等后处理工序。从实际加工落地的角度看，这个构件的设计首先要平衡纹理成型难度与结构强度，环身的内外径基准要先根据适配的基体尺寸确定，常规适配小型装饰容器的规格，环体内径控制在60-80mm区间，壁厚保持1.2-1.8mm，既不会因为壁厚过薄导致压花工序出现基材透裂，也不会因为壁厚过大增加不必要的材料成本与后续装配的重量负担。环体上下边缘采用波浪形轮廓设计，

　　并非单纯为了外观造型，一方面波浪边的起伏结构能在环体与配套基体装配时，形成自然的轴向定位卡点，减少粘接或过盈装配时的滑移错位概率，另一方面连续的波浪轮廓能抵消部分金属压花后产生的内应力，避免环身出现圆度超差的变形问题。表面的叶形花纹采用连续交错的排布方式，每个叶形单元的凹凸深度控制在0.3-0.5mm，纹理的凸起圆角统一做R0.2的过渡处理，既保证花纹的触感与视觉层次感，也避免尖锐棱角在后续使用中出现勾挂、镀层脱落的问题。建模过程中要先完成基础环体的曲面构建，确定上下波浪边的轮廓曲线后，再通过阵列、曲面偏移的方式生成连续的叶形纹理，所有纹理的衔接处要做G1连续的曲面过渡，避免加工时出现刀路顿挫的痕迹。如果采用CNC精雕工艺加工样件，

　　要先将环体做轴向装夹定位，粗加工去除内外圈余量后，再用小半径球头刀走曲面精加工刀路，纹理区域的走刀步距控制在0.08mm以内，保证花纹的细节还原度；如果是面向量产的冲压或熔模铸造工艺，建模时还要额外考虑拔模斜度，纹理侧壁预留0.5°的拔模角度，避免脱模时出现纹理拉伤。这类环形构件的安装边界需要注意，与内部基体的配合公差采用H7/h6的间隙配合，装配时可以在环体内壁涂覆薄层结构胶，借助波浪边的卡点定位后等待胶层固化，不需要额外做螺丝孔等连接结构，保证外观面的完整性。另外环体的端面平整度要控制在0.05mm以内，避免装配后出现环体倾斜、与基体贴合缝隙不均的问题。在实际的工艺验证阶段，还要重点测试压花或精雕后的环体圆度变化，

　　因为连续的凹凸纹理会让金属基材产生局部延展，建模时可以提前将基础环体的直径预留0.1-0.2mm的工艺补偿量，抵消加工后的形变，保证最终成品的尺寸精度符合装配要求。这类带精细纹理的环形件，在做表面处理时也要注意纹理凹陷处的镀层均匀性，建模时避免出现过深的窄缝结构，防止电镀或氧化处理时出现积液、色差的问题，叶形纹理的交错排布刚好形成了连续的导流槽，能让表面处理的药液顺利流出，减少残液留存的缺陷。
