CA6140车床用定位夹紧夹具块结构设计

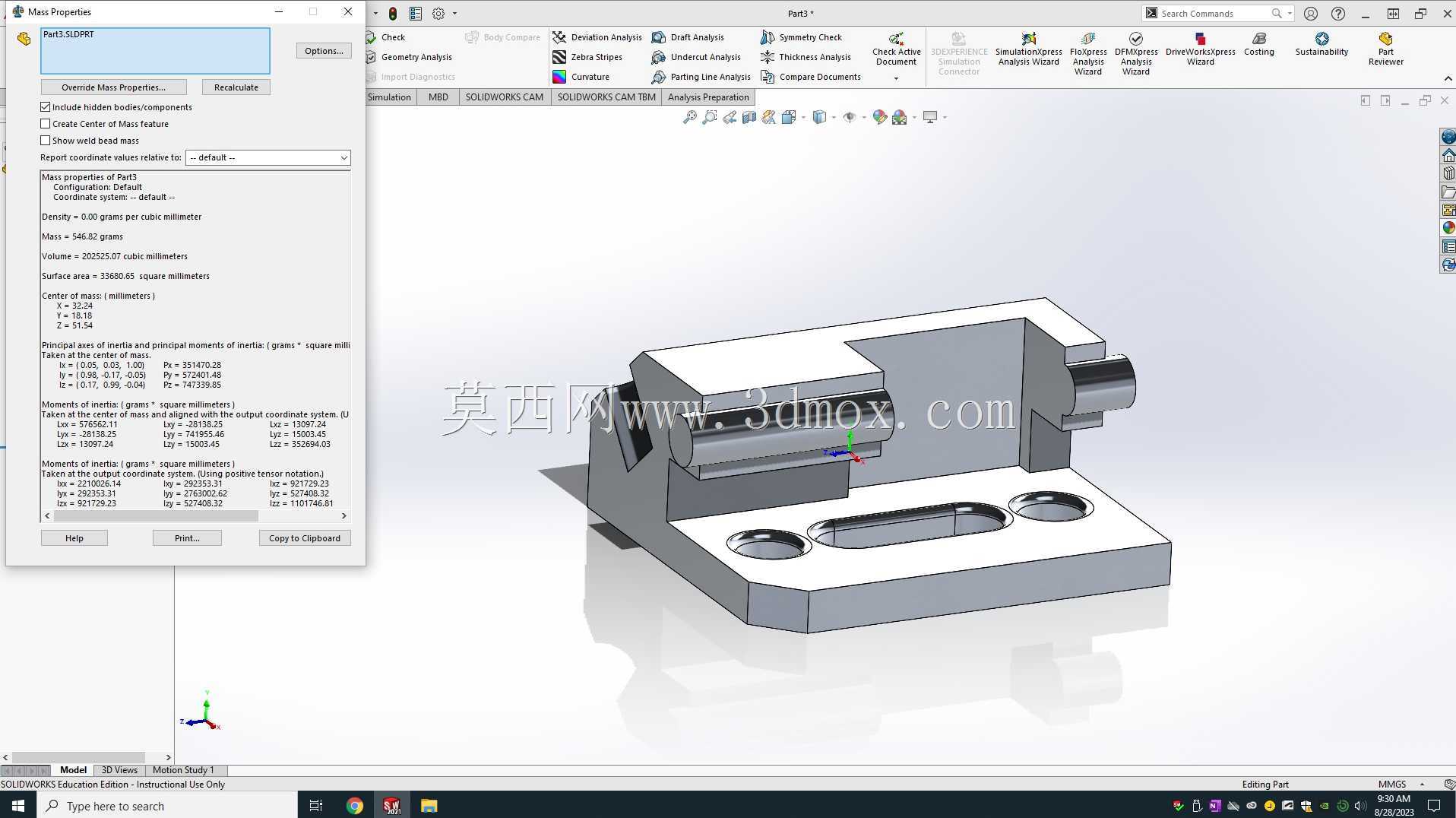

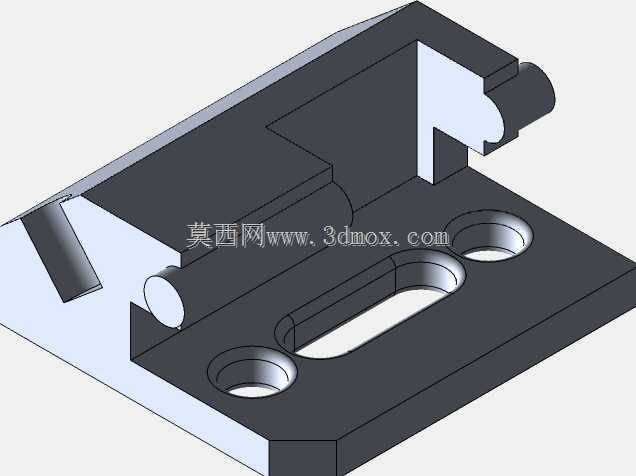

　　这款夹具块是针对CA6140普通车床加工工序定制的定位夹紧元件，主要适配轴类、盘类小型零件的车削装夹需求，在中小批量零件加工场景中，可直接安装在车床中拖板的工装安装位，替代通用卡盘完成异形零件的快速定位，减少装夹找正的辅助时间。从结构布局来看，底座部分设置了两个圆形沉头安装孔与一个长圆形腰型调节孔，沉头孔可适配M8内六角螺栓完成固定安装，腰型孔预留了±5mm的位置调节余量，可根据不同加工件的装夹位置微调夹具块的安装坐标，避免因安装孔位加工误差导致装夹错位。底座上方的立板结构集成了V型定位面与侧向夹紧支撑位，V型开口角度为90度，可适配直径12-30mm的轴类零件外圆定位，定位面做了0.5mm的倒角处理，避免零件装入时刮伤工件表面；

　　立板侧面伸出的圆柱销轴可穿入工件的预制孔内，完成周向防转定位，销轴直径与工件定位孔采用H7/g6的间隙配合，既保证定位精度，又能快速完成工件的装卸。立板与底座的连接位置做了R3的圆角过渡，避免应力集中导致夹具在夹紧力作用下出现开裂，整体材质选用45号钢，调质处理硬度达到HB220-250，定位面与销轴表面做高频淬火处理，硬度可达HRC45-50，提升长期使用的耐磨性能。设计过程中优先考虑了装夹的操作便捷性，夹紧力作用点正对V型定位面的支撑区域，避免装夹时工件出现翘起变形，夹具块的整体高度控制在65mm以内，安装后不会超出车床中拖板的行程边界，车削加工时不会与刀架、卡盘发生运动干涉。腰型孔的长度方向与车床X轴进给方向平行，

　　微调时只需松开安装螺栓即可沿X向调整位置，无需重新配钻安装孔，适配多品种小批量生产的快速换产需求。V型定位面的中心高度与车床主轴中心高保持一致，安装后只需校准一次中心高，后续同直径工件加工无需重复找正，可将单件装夹时间从原来的3分钟压缩至30秒以内。销轴的伸出长度为15mm，可适配厚度10-12mm的带孔盘类零件的防转需求，销轴根部做了退刀槽设计，方便磨削加工时保证销轴的圆柱度公差，同时避免工件与立板端面贴合时出现干涉。底座的底面做了平面度磨削处理，平面度公差控制在0.02mm以内，保证安装后与拖板表面的贴合度，避免装夹时出现倾斜导致加工尺寸超差。立板侧面的夹紧面与V型定位面的垂直度公差为0.03mm，

　　夹紧时可保证工件的轴向定位精度，车削端面时的平面度可稳定控制在0.02mm以内。在实际加工场景中，这款夹具块可配合车床的小型手动夹紧螺杆使用，无需额外配置液压或气动夹紧元件，成本低廉且维护简单，适合小型机加工车间的日常生产使用，针对异形轴类零件、带偏心孔的盘类零件的车削加工，相比通用三爪卡盘的装夹精度更高，废品率可降低40%左右。结构上没有多余的冗余设计，所有加工面均为普通铣床、磨床可完成的常规加工特征，加工工艺性好，制造成本低，可作为车床的常规工装配件长期备用，针对不同直径的工件，只需更换对应开口尺寸的V型块镶件即可适配，无需重新制作整个夹具本体，进一步降低了工装投入成本。
