工业级振动式自动筛分设备结构

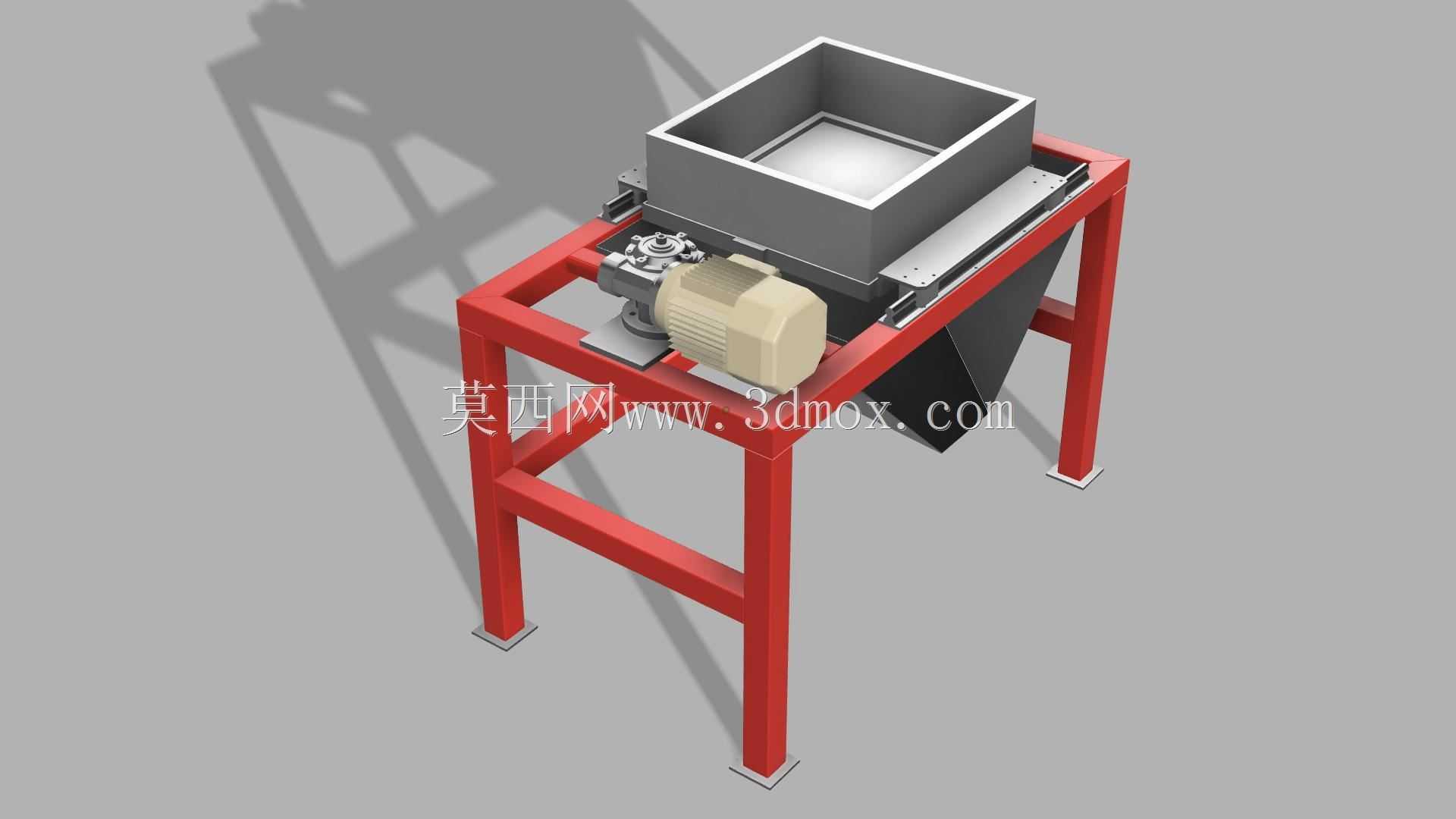

　　该设备面向散料分级、除杂和粗细分选场景，常见于机加工切屑回收、塑料颗粒整理、粮食初清、干砂筛分、小型化工粉体预处理以及铸造旧砂回用等工位。整机采用上方进料、中部筛面、下方集料的布置方式，物料从顶部方形料斗进入后，在振动作用下沿筛面连续移动，细颗粒透筛进入下部集料区域，粗颗粒或异物沿筛面方向排出，从而完成连续筛分。

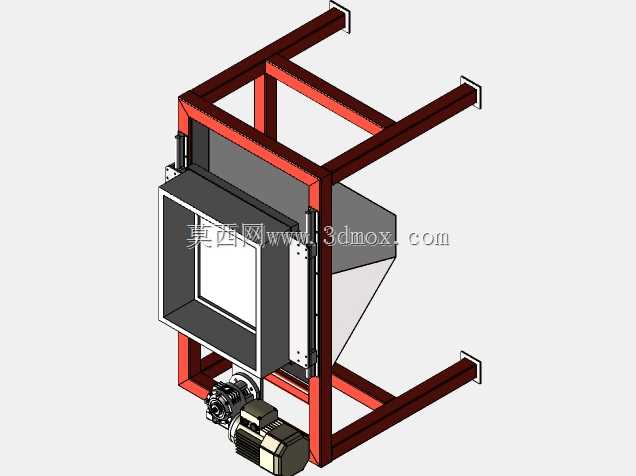

　　从结构组成看，设备主要由进料斗、筛箱、承托机架、振动驱动单元、电机安装座、张紧或传动连接件、支腿及底部可调支撑件构成。机架采用型钢焊接框架，四根立柱与横向、斜向支撑杆形成稳定空间结构，能够承受振动载荷并限制设备运行时的附加摆动。支腿底部设置垫板或可调脚座，安装时可根据现场地面平整度调整高度，使筛体保持设计倾角；若用于长时间连续生产，建议将底脚与预埋钢板或混凝土基础可靠固定，以降低共振传递。

　　筛箱部分采用槽体与上部敞口进料段组合，料斗为方形扩口结构，便于人工倒料、输送带落料或上游设备给料。料斗侧壁具有一定高度，可减少投料瞬间物料外溢；斗体与筛箱衔接处保留足够通流截面，避免湿料、片状料或团聚料在入口处搭桥。筛面下方设置收料斗，其收缩形式有利于细料集中流向接料桶、输送设备或包装工位。对于不同工艺需求，筛网可按孔径、丝径和开孔率进行替换，筛体倾角也可通过机架支撑点或垫块调整，以改变物料行进速度和筛分精度。

　　驱动与激振部分布置在筛箱侧下方，电机通过连接件带动偏心激振机构产生定向振动。该布置缩短了传动路径，使振动力直接作用于筛箱，同时电机相对远离物料落料区，便于检修和防护。设计时需要重点关注激振力方向、振幅和频率匹配：振幅过小会导致颗粒不易透筛，振幅过大则可能造成物料跳跃、粉尘外扬和结构疲劳；频率偏高适合细颗粒快速分层，频率偏低则更适合大颗粒或较重物料的输送。电机座应具备足够刚度，安装面需加工或找平，连接螺栓采用防松措施，激振器周边应保留拆装空间，方便润滑、紧固和偏心块调整。

　　外形边界方面，设备整体为立式框架结构，占地面积相对紧凑，高度主要由进料斗、筛箱、集料斗和支腿决定。现场布置时，顶部需预留投料或接料高度，筛体出料端应留出粗料排出空间，下部集料口需与接料容器或输送设备对齐。设备四周应保留检修通道，尤其在电机、传动件和筛网更换侧，不应紧贴墙面或其他管线。地脚支撑区域要承受周期性振动，基础刚度不足会引起楼面振动放大，因此在钢平台上安装时应核算平台固有频率，避免与工作频率接近。

　　建模过程中，型钢机架可按焊接组件处理，立柱、横梁和斜撑之间的连接关系需要表达清楚；料斗和筛箱适合用钣金折弯或焊接箱体思路构建，壁厚、翻边、加强筋和螺栓连接位置应与实际加工一致。电机、激振器、筛网、压条和紧固件可按独立装配体组织，便于后期替换规格。工程出图时应补充筛网孔径、处理粒度、振动方向、电机功率、地脚孔位、出料口尺寸和检修空间等参数，使三维结构能够直接服务于方案评审、加工制造和现场安装。

　　该结构的价值在于以简单可靠的振动输送原理完成小型散料连续分选，整体零件数量适中，维护点集中，既适合作为独立筛分单元，也可嵌入破碎、研磨、干燥、包装或回收生产线中。对于设计人员而言，建模时不能只关注外观比例，还应理解物料在筛面上的分层、透筛和输送过程，使料斗容积、筛面面积、振动参数、机架刚度与安装边界相互匹配。
