CA6140车床输送线安全防护网罩结构

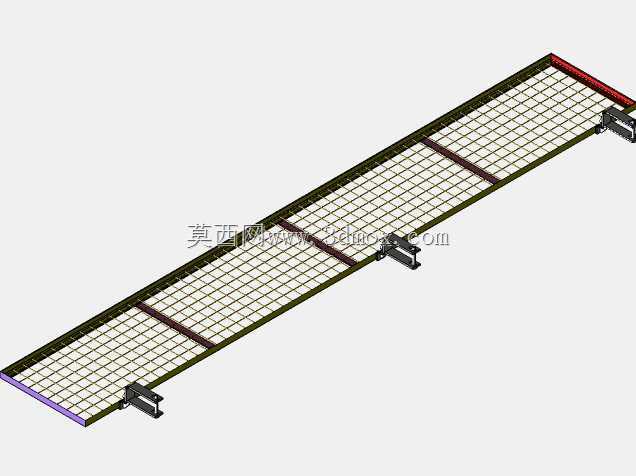

　　在普通车床的自动化改造产线布局中，针对CA6140这类通用卧式车床配套的棒料输送、工件转运工位，操作人员误触运行中输送面、切屑飞溅伤人的风险一直是车间安全整改的核心项，这款防护结构正是针对该类工位的防护需求设计，直接适配车床侧方的输送单元安装边界，不需要对原有设备基座做大规模改动。从结构设计逻辑来看，整体采用长条形框架式布局，主体框架采用等边角钢拼焊成型，框架内侧铺设钢丝编织防护网，网孔尺寸控制在15mm见方，既能够阻挡加工过程中飞出的带状切屑、崩碎的硬质合金刀块，也不会遮挡操作人员观察输送面工件运行状态的视线，避免防护结构过度遮挡导致的上下料对位偏差问题。框架的两端分别设置了不同颜色的端边封条，一端采用紫色聚氨酯包边，

　　另一端采用红色警示包边，红色端对应输送线的动力输入端，安装时可快速对位，避免现场装反导致的安装支架错位问题。沿防护网的长度方向，等间距设置了三道横向加强筋，加强筋采用扁钢折弯成型，与主框架采用螺栓连接而非满焊固定，后期如果防护网出现局部破损，不需要整体切割更换，只需要松开对应位置的螺栓即可更换局部网片，大幅降低后期维护的成本。安装支架部分采用L型折弯钢板制作，支架上开设了长圆形调节孔，调节行程覆盖40mm范围，能够适配不同安装基面的高度差，现场安装时不需要额外配钻安装孔，只需要将支架卡入输送线侧方的预设安装槽，调整好防护网与输送面的间隙后拧紧螺栓即可，防护网与输送运动面的间隙控制在25mm，既不会干涉输送链板、工件的正常运行，

　　也能避免操作人员的手指误入运行区域。从实际应用场景来看，这款防护结构除了适配CA6140车床的棒料输送工位，也可通用在同规格的普通卧式车床、数控车床的侧挂输送单元上，针对车间内的小型皮带输送机、辊道输送机的侧边防护也可通过裁剪框架长度适配。设计过程中充分考虑了车间的复杂工况，所有钢制构件表面都做了喷塑处理，耐切削液腐蚀、耐切屑刮擦，长期在充满油雾、切屑的加工车间环境下使用不会出现表层脱落、锈蚀的问题。防护结构的整体重量控制在单人可搬运的范围内，长度方向的分段设计也方便后期设备移位时的拆解转运，不需要动用起重设备。在安全冗余设计上，防护网的钢丝直径选用2.5mm规格，能够承受100kg的径向冲击力，即使出现工件从输送面侧翻倾倒的情况，

　　也不会被击穿砸伤周边操作人员，框架的边角位置全部做了R5的圆角处理，避免安装、维护过程中尖锐边角划伤人员。不同于市面上通用的一体式防护栏，这款结构专门针对车床配套输送线的狭长安装空间做了尺寸优化，整体宽度控制在180mm，不会占用过多的车间通道空间，安装后输送线侧边预留的通行宽度仍能满足车间安全通道的要求。在安装边界的适配性上，支架的安装孔位完全匹配CA6140车床侧方输送单元的原有安装螺孔，不需要在机床床身上额外钻孔，避免破坏机床床身的原有结构精度，也不会影响机床后续的保修资质。
