带式输送机尾部传动改向滚筒结构

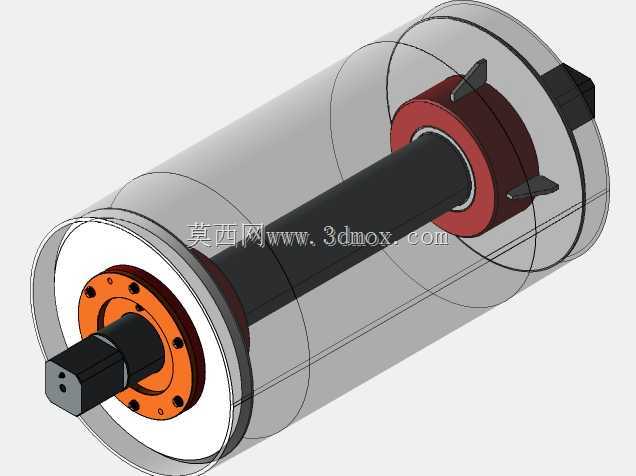

　　该滚筒部件主要应用于带式输送机的尾部张紧改向工位，也可根据布置需求适配中部改向、头部增面等安装位置，在散料输送、成品件输送、生产线物料转运场景中承担输送带导向、张力传递、运行轨迹约束的核心作用，是带式输送系统中保障输送带平稳循环运行的关键受力部件。从结构设计逻辑来看，该部件采用通轴式装配结构，核心承载轴贯穿整个滚筒筒体，两端伸出轴段采用方头结构设计，可直接与带座外球面轴承、张紧装置的滑动座配合安装，相比传统圆轴键连接结构，方头配合可传递更大扭矩，同时能避免长期运行中键槽磨损导致的轴与安装座打滑问题，适配重载、频繁启停的输送工况。筒体部分采用卷制焊接圆筒结构，两端通过辐板与中心轴套焊接连接，辐板与筒体、

　　轴套的连接位置均设计了连续焊坡口，焊接后可通过去应力退火处理消除焊接残余应力，避免长期交变载荷下焊缝开裂。筒体两端的端盖采用法兰式连接结构，橙色法兰端面上均匀布置连接螺栓孔，可适配不同直径的密封端盖、轴承压盖安装，端盖与筒体配合位置设计了止口定位结构，装配时可保证端盖与筒体的同轴度，减少运行过程中的径向跳动。筒体中部的红色轮毂结构为轴套定位部件，与中心轴采用过盈配合加骑缝销的连接方式，可将筒体承受的输送带张力均匀传递到中心轴上，避免轴与轴套之间出现相对转动。从安装边界尺寸来看，该滚筒的筒体直径适配常规带宽的输送带，两端伸出轴的中心高可匹配对应型号的输送机机架安装尺寸，方头轴段的尺寸与常用张紧滑块的安装槽尺寸适配，

　　安装时无需额外加工适配结构，可直接替换同规格的老旧滚筒部件。在功能特性上，该滚筒的筒体表面为光面设计，适用于干燥、清洁的输送工况，若用于潮湿、易打滑的物料输送场景，可在筒体表面额外包胶或加工菱形防滑纹，该结构预留了表面加工的余量，无需改动核心承载结构即可完成适配。滚筒两端的密封结构可采用迷宫式密封或接触式橡胶密封，适配多尘、潮湿的户外输送场景，避免粉尘、水汽进入轴承位置导致轴承过早失效。设计过程中，该结构优先考虑了部件的可维护性，两端的轴承座可单独拆卸，更换轴承时无需将整个滚筒从机架上拆下，只需松开张紧装置卸下输送带，即可拆开端盖更换轴承，大幅降低现场维护的工作量。中心轴采用调质处理的合金结构钢加工，轴肩位置设计了圆角过渡，

　　避免应力集中导致的轴断裂问题，轴的受力经过校核，可满足额定张力下的长期交变载荷运行要求。筒体的圆柱度公差控制在合理范围内，运行时的径向跳动量可控制在输送带允许的跑偏范围内，无需额外配置过多的纠偏托辊即可保证输送带在滚筒表面的居中运行。该滚筒的张紧调节可通过尾部机架的丝杠结构带动两端方头轴的滑动座移动，实现输送带张力的调整，方头结构与滑动座的配合间隙经过优化，既保证滑动顺畅，又不会出现过大间隙导致的滚筒倾斜问题。在实际生产线应用中，这类尾部滚筒通常搭配重锤张紧或丝杠张紧结构使用，相比头部驱动滚筒，尾部滚筒不承担驱动扭矩传递，主要承受输送带的张紧拉力与改向产生的正压力，因此结构上相比驱动滚筒减少了联轴器连接位、制动盘安装位的设计，整体结构更紧凑，重量更轻，安装维护难度更低。
