工业网格防护式气瓶存储周转笼结构

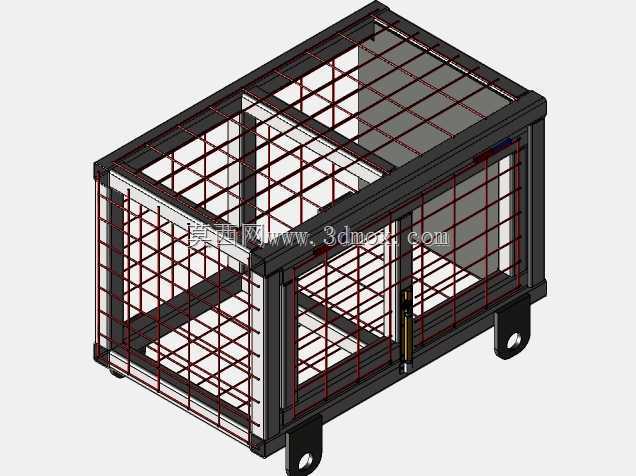

　　这款网格结构的存储周转器具，主要面向车间内工业气瓶的定点存放、短距离转运场景设计，日常生产中，焊接工位、切割工位旁的气瓶临时存放，以及厂区内不同工段间的气瓶转运，都可以依托这类器具完成，替代传统零散摆放的模式，避免气瓶倾倒、磕碰带来的安全隐患。从结构设计来看，整体采用框架加网格围合的形式，底部设置承托梁架，直接承载气瓶的竖向载荷，框架主体采用矩形型材拼焊成型，保证整体结构的抗扭、抗形变能力，侧面与顶面的网格杆件采用等间距排布，既能够形成足够的防护边界，避免气瓶从笼体内部滑出，又不会遮挡内部视线，方便作业人员快速清点内部存放的气瓶数量、检查气瓶瓶身的状态，网格的间隙尺寸经过匹配设计，既不会因为间隙过大失去防护作用，

　　也不会因为间隙过小造成材料浪费、增加整体自重。笼体的侧面设置有可开合的门体结构，门体采用插销式锁止结构，关闭后可以和侧框架形成可靠的连接，开关操作不需要额外工具，作业人员单手即可完成解锁与锁止动作，适配车间内快节奏的作业需求，门体的开合角度经过设计，完全打开后不会占用笼体侧面过多的操作空间，方便气瓶的推入与取出。笼体底部的支撑脚采用抬高设计，预留出叉车作业的叉取空间，同时底部脚位设置有带安装孔的连接耳板，当笼体需要长期固定在某个存放点位时，可以通过膨胀螺栓穿过耳板孔位，将笼体和地面进行固定，进一步提升静态存放时的稳定性，避免外力碰撞导致笼体移位；如果需要配合转运作业，支撑脚的高度也适配常见的手动液压叉车、电动托盘车的叉齿高度，

　　不需要额外的辅助工装即可完成叉取转运。从安装边界来看，笼体的整体外轮廓尺寸适配车间内常见的通道宽度，转弯半径小，在车间主通道、工段间的辅助通道内转运时，不会和两侧的设备、管线发生干涉，笼体的顶部网格为平面结构，静态存放时多个笼体可以保持稳定的竖向叠放，提升仓储空间的垂直利用率，叠放时上层笼体的支撑脚可以嵌入下层笼体顶部的定位间隙，避免叠放后出现滑移、倾倒的问题。设计过程中，针对气瓶存放的载荷特性，对底部承托梁的排布密度做了优化，每根承托梁的位置都对应气瓶放置时的支撑点位，避免瓶身直接承受局部集中应力，同时框架的所有焊接位置都做了满焊处理，焊后打磨掉尖锐的焊渣凸起，避免作业人员操作时被划伤，所有型材的端部都做了封边处理，避免内部积灰、

　　积液，提升长期使用的耐用性。在实际使用场景中，这类笼具除了可以存放丙烷类工业气瓶，也可以适配同尺寸规格的其他工业气瓶、圆柱形工业物料的存储与转运，网格结构的通风性好，即使存放有微量泄漏风险的介质，也可以快速自然通风，避免介质在密闭空间内积聚，进一步提升存储环节的安全性。笼体的侧面没有设置封闭的蒙皮，一方面是为了减轻整体自重，降低转运时的负载，另一方面也方便在笼体外部粘贴安全标识、物料标识，作业人员从各个方向都可以快速识别笼内的物料类型，避免错取错放。
