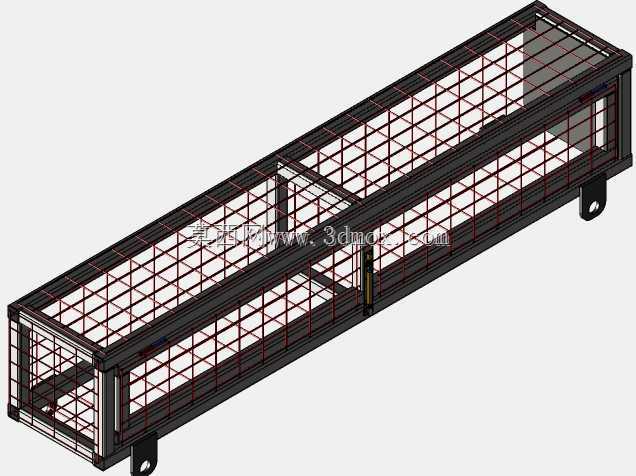

CA6140车床配套氧气管路防护笼结构

　　在普通卧式车床的车间布局改造中，气路管线的防护一直是容易被忽略的安全细节，尤其是CA6140这类应用广泛的通用车床，不少车间会外接氧气管路配合火焰枪做工件局部预热、边角修整作业，裸露的管路沿床身布置时，很容易被飞溅的长切屑刮擦、被吊装的工件磕碰，时间久了管壁出现磨损凹痕甚至微裂纹，会带来不小的安全隐患，这款防护笼结构就是针对这类场景设计的外置式管路防护构件。从结构设计逻辑来看，整个防护笼采用分段式框架拼接思路，主体承载边框用等边角钢组焊而成，框架内侧沿长度方向等距布置钢筋格栅，格栅间距控制在30mm，既可以阻挡切屑、工件边角直接撞击内部管路，又不会完全遮挡管路，日常巡检时可以直接透过格栅观察管路的老化、接头松动情况，

　　不需要频繁拆卸护罩。防护笼的整体截面为矩形，内部净空尺寸预留了足够的管路排布空间，除了容纳氧气管主路之外，还能同时布置配套的乙炔管、压缩空气管，多管路集中布设时不会出现相互挤压的情况，框架底部预留了与车床床身侧安装面匹配的固定支脚，支脚上开有长圆孔，安装时可以根据现场管路的实际走位微调固定位置，不需要在床身上重新打孔攻丝，适配不同批次CA6140车床的安装面公差。考虑到车床作业区域常年接触切削液、油雾，整个框架的焊接位置都做了满焊处理，焊后打磨掉焊渣飞溅，表面做喷塑防锈处理，避免长期在潮湿多油的环境下出现锈蚀脱落，防护笼的其中一侧设置了可开启的格栅门，门体用插销式锁扣与主框架固定，日常需要更换管路、检修接头时，

　　直接拔开插销就能打开侧门，不需要把整个防护笼从床身上拆下来，减少日常维护的工作量。从实际安装边界来看，这款防护笼沿床身轴向布置时，整体外轮廓不会超出车床原有的操作面宽度，操作人员站在床身正面操作走刀箱、更换卡盘爪件时，腿部不会碰到突出的护罩结构，框架的高度控制在床身导轨面以下，不会影响刀架的纵向全行程移动，即便是加工长轴类工件，工件伸出主轴后端的部分也不会和防护笼发生运动干涉。不少车间之前做管路防护时习惯用薄铁皮弯折成简易护罩，虽然成本低，但铁皮受撞击后容易变形凹陷，时间久了变形的位置会直接压在管路上，反而会损伤管壁，这款格栅式的防护笼结构，框架本身的抗侧向冲击能力更强，即便被掉落的小型零件、飞射的切屑团撞击，

　　格栅结构可以把冲击力分散到整个框架上，不会出现局部凹陷挤压管路的问题。另外在设计时也考虑了车间的现场改造需求，整个防护笼拆分成三段等长的单元段，单元段之间用螺栓连接板拼接，运输时可以叠放减少占用空间，现场安装时根据需要防护的管路长度灵活拼接，不需要根据每台车床的管路长度单独定制，适配性更强。对于做车床安全改造、车间管线规整的结构设计人员来说，这个结构的建模逻辑也有参考价值，框架部分用结构构件命令直接生成角钢型材，格栅部分用阵列特征快速排布，安装支脚的位置可以根据不同型号车床的安装面尺寸快速修改参数，不需要重新搭建整体模型，能大幅缩短同类防护构件的设计周期。在实际应用中，这类防护结构除了用在CA6140车床上，也可以经过简单的尺寸调整后，用在铣床、磨床等其他机加工设备的外置管线防护上，只要调整框架的截面尺寸和支脚安装位置，就能适配不同设备的安装需求，格栅的间距也可以根据防护的对象灵活调整，比如防护电缆线路时可以适当缩小格栅间距，防止细小切屑卡入电缆外皮缝隙，防护大直径管路时可以加大格栅间距减少整体重量。
