十二位环形全彩LED发光组件结构设计

　　做小型智能设备的状态指示、交互反馈设计时，这类环形排布的全彩LED组件是非常常用的选型，很多做桌面交互装置、小型智能硬件、创客类设备开发的结构工程师，都接触过同类型的灯环结构。不同于直列式排布的LED灯条，环形结构的灯组可以实现360度无死角的光效展示，不管是设备的状态提示、交互反馈，还是氛围光效输出，都能获得更均匀的视觉覆盖效果，不会出现单侧排布带来的视角盲区。

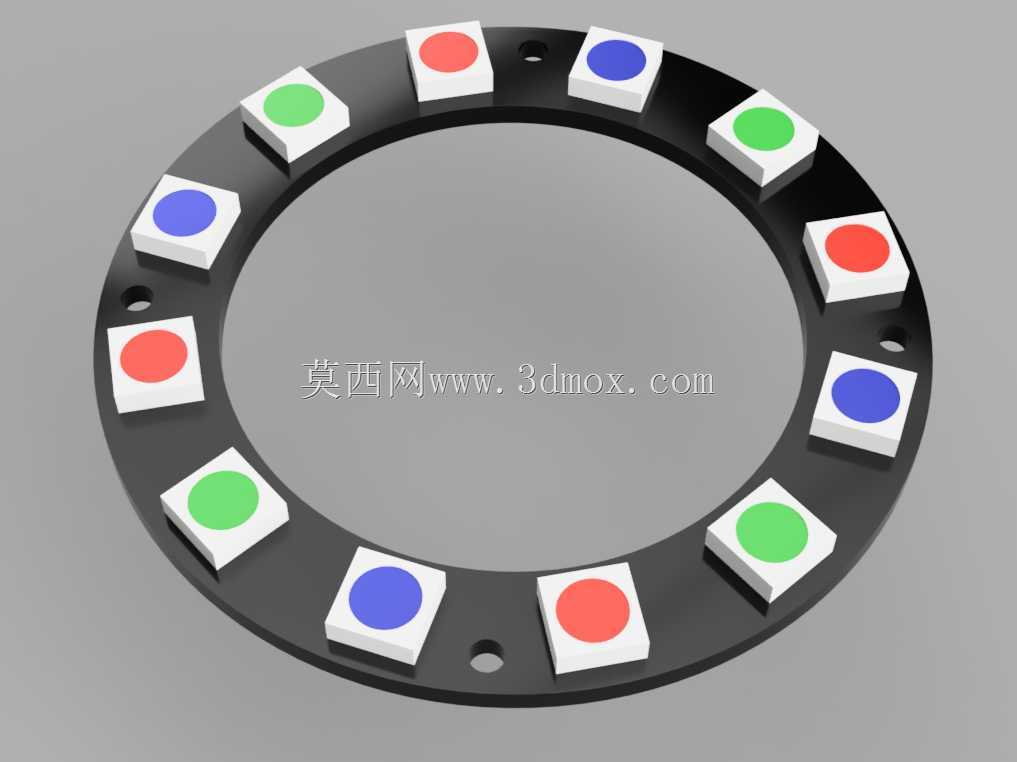

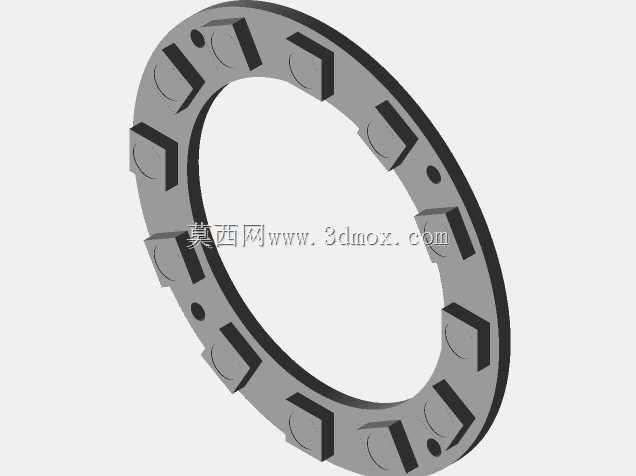

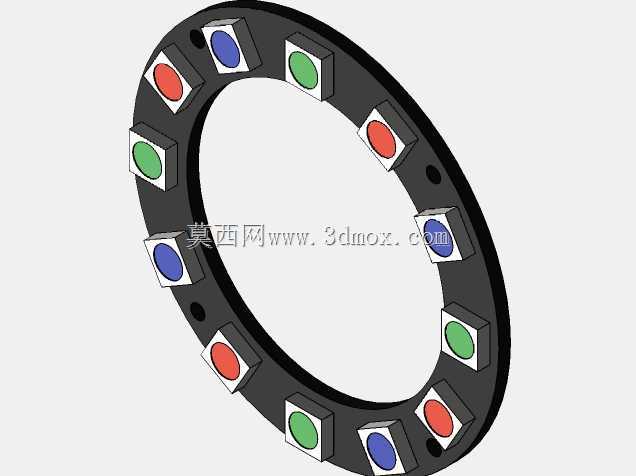

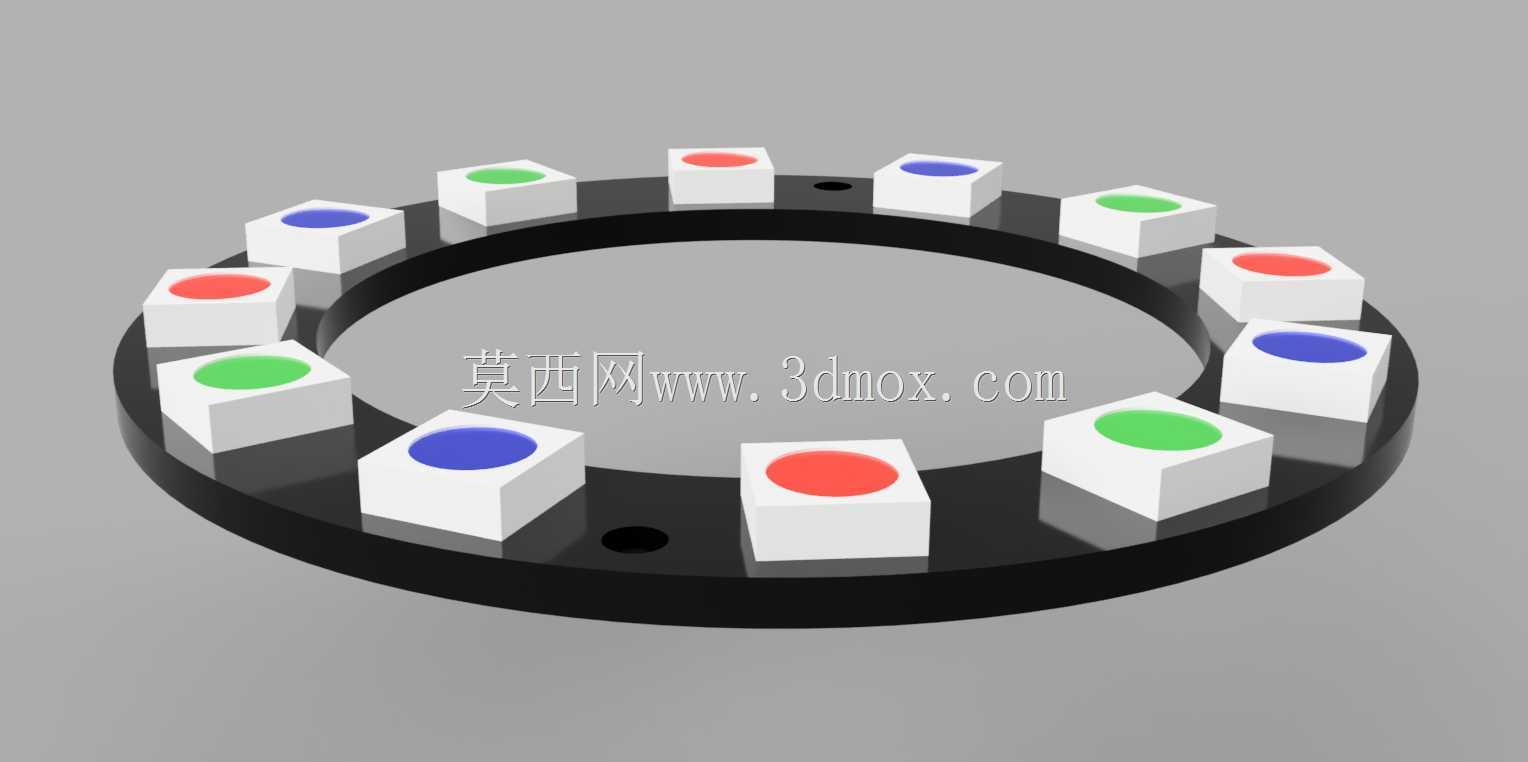

　　从结构设计层面看，这款12灯位的环形灯板采用了等圆心角均分的排布逻辑，12颗LED灯珠以30度为间隔均匀分布在环形PCB的外缘位置，每颗灯珠都对应独立的焊盘定位槽，贴片焊接时可以通过板边的定位孔做治具定位，保证SMT贴片时的灯珠位置精度，避免出现灯珠偏移导致的出光角度偏差。环形基板的内圈预留了足够的中空空间，这个设计不是随意留出的，实际装配时这个中空区域可以穿过设备的转轴、走线柱或者中心安装的其他功能组件，比如桌面旋钮的转轴、小型摄像头的镜头模组都可以从这个中空位置穿过，不会和灯板本身产生结构干涉，大幅提升了组件的适配场景。

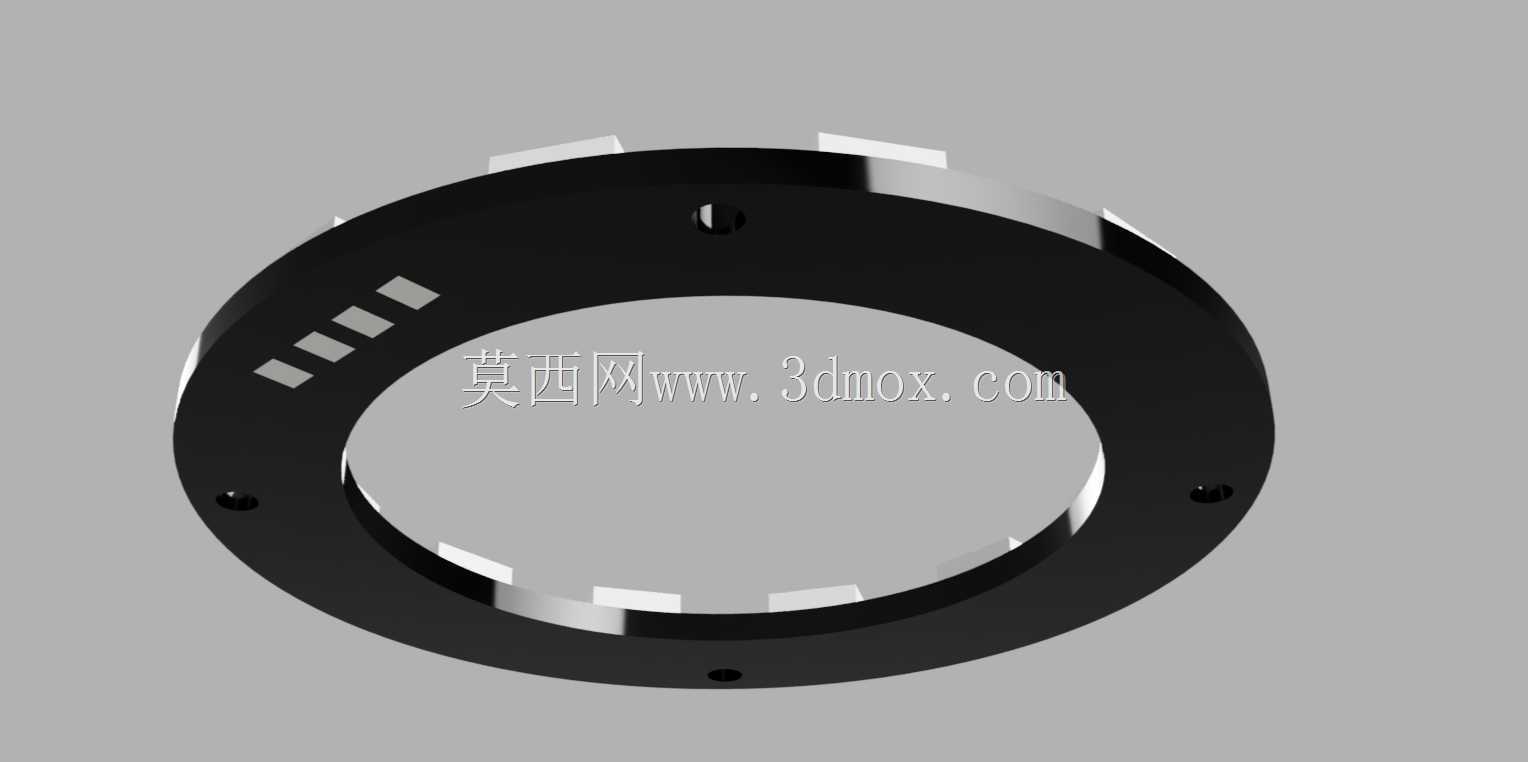

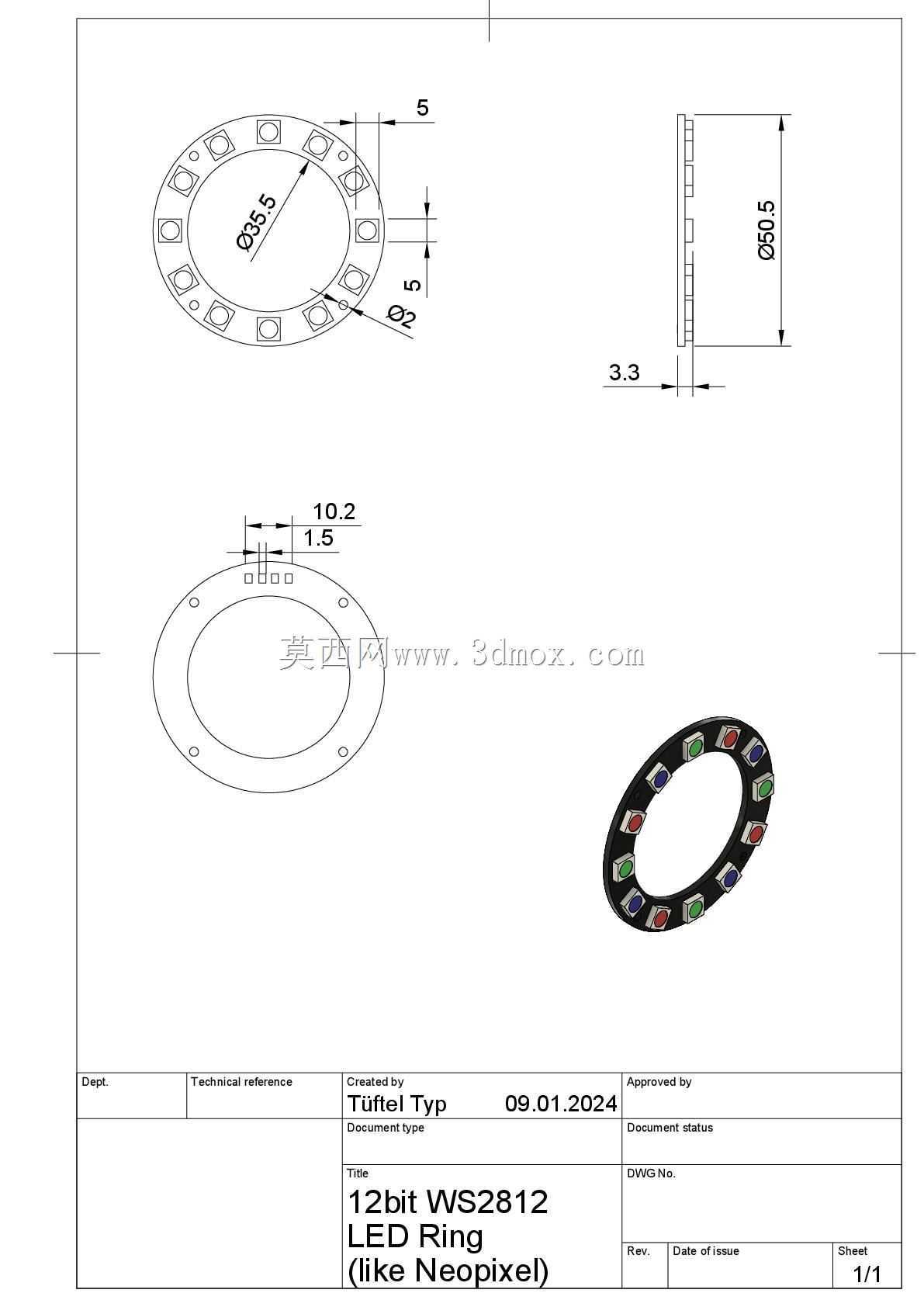

　　安装边界上，环形板的外缘做了三个等距分布的螺丝安装孔，孔位同样遵循120度均分的原则，安装时可以通过M2或者M2.5的螺丝直接固定在设备的壳体安装柱上，不需要额外设计转接支架，板厚控制在1.6mm的常规PCB厚度，加上灯珠表面的柔光扩散层，整体装配后的突出高度不超过5mm，对于内部空间紧凑的小型智能设备来说，这个厚度尺寸不会占用过多的Z向空间，不会给壳体的结构设计带来额外的厚度压力。每颗WS2812灯珠本身集成了驱动芯片，不需要额外给每颗灯珠布置独立的控制走线，只需要通过单总线的串联方式就能实现每颗灯珠的独立颜色、亮度控制，板上的走线已经按照串联顺序完成了布线，接线端只需要引出电源正、电源地、信号输入三根线就能完成全部控制，大幅简化了设备内部的走线复杂度，结构设计时只需要预留三芯线的走线路径即可，不需要为多根控制线预留走线空间。

　　实际应用场景里，这类灯环常被用在智能音箱的顶部交互区，通过不同的灯色、动态流转效果反馈设备的联网状态、音量大小、语音识别状态；也会被用在小型CNC雕刻机、3D打印机的操作旋钮周边，通过灯色变化提示设备的工作状态、温度预警、进度提示；还有不少桌面氛围灯、电竞外设的结构设计里也会用到同类型的环形灯组，利用环形的均匀出光特性实现柔和的氛围光效果。设计这类灯环的配套结构时，要注意在灯珠上方预留1-2mm的柔光扩散层安装位，避免灯珠直出产生的刺眼颗粒感，同时要在灯板背面预留绝缘层的空间，避免和下方的金属结构件接触造成短路，安装孔的位置要注意和板上走线保持安全间距，避免螺丝打穿走线造成电路故障。

　　从结构可靠性角度看，环形PCB的板边做了圆角处理，没有尖锐的直角边，装配时不会刮伤内部的走线或者操作人员的手部，三个安装孔的位置避开了板上的核心走线区，即使螺丝安装时出现轻微的偏位，也不会打穿线路造成板卡报废。灯珠的排布位置距离板边预留了1mm以上的安全距离，贴片时不会因为板边的公差导致灯珠超出板边，装配时也不会和壳体侧壁产生挤压，避免灯珠被挤压脱落的风险。中空区域的直径尺寸经过适配，刚好可以覆盖多数小型设备中心组件的外径需求，不需要额外做扩孔或者裁切，拿来就能直接适配多数常规的安装场景，对于需要快速出结构方案的开发项目来说，这类成熟结构的组件可以大幅缩短结构设计的周期，不需要从零开始排布灯珠、规划走线、设计安装孔位，只需要根据灯环的实际外圆尺寸、安装孔位在壳体上预留对应的安装槽和固定柱即可。
