麦弗逊悬架单叉骨式优化下臂结构

　　在乘用车底盘悬架系统的开发流程中，麦弗逊式独立悬架因结构紧凑、占用横向空间小、装配效率高的特点，被广泛应用于多数家用车型的前悬布置中，而悬架下臂作为麦弗逊悬架结构中核心的导向与承载构件，其结构设计的合理性直接决定了整车行驶过程中的操控稳定性、滤震表现以及底盘构件的疲劳耐久性能。这款经过拓扑优化的单横臂结构下臂，正是针对麦弗逊悬架的承载特性完成的结构设计，区别于传统冲压焊接式下摆臂的结构形式，该构件采用一体化的空间桁架式构型，在保证结构刚度满足极限工况要求的前提下，尽可能去除了非承载区域的冗余材料，实现了构件自身质量与刚度的最优平衡。

　　从实际装车的应用场景来看，该下臂在悬架系统中承担多重载荷传递作用：车辆直线行驶时，下臂需要承接路面传递的纵向冲击力，同时约束车轮的纵向跳动轨迹；车辆转向或经过凹凸不平路面时，下臂需要承受横向侧倾力，配合减震器、转向节完成车轮定位参数的动态保持，避免出现轮胎异常磨损、转向虚位过大的问题；在紧急制动工况下，下臂还需要承担制动力矩带来的反向载荷，保证悬架结构不出现不可逆的塑性变形。

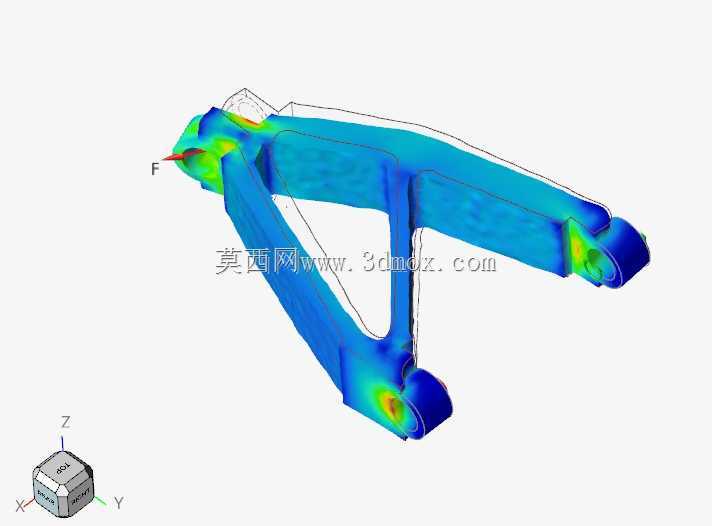

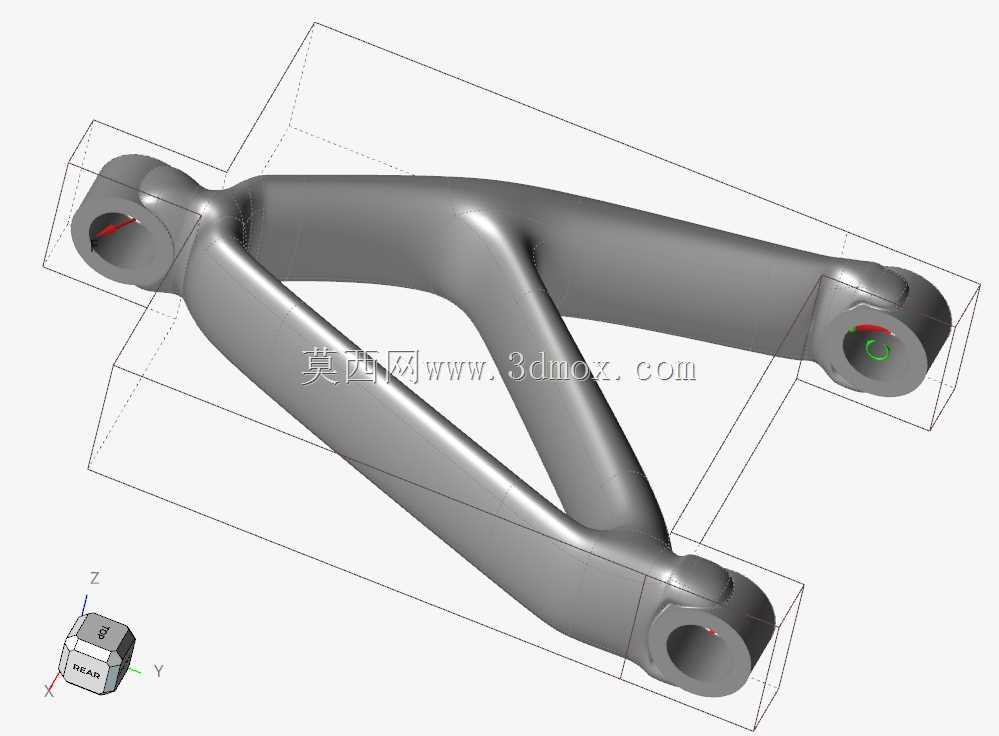

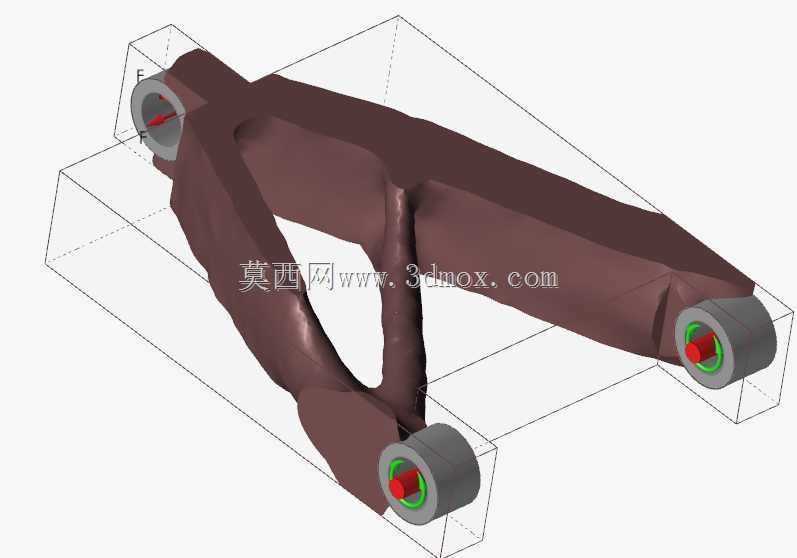

　　在设计思路层面，这款下臂的开发完全围绕拓扑优化的结果展开，设计初期先确定三个安装点的硬点坐标：其中两个同轴的衬套安装孔用于连接副车架，确定下臂的摆动旋转轴线，第三个球销安装点用于连接转向节羊角，是车轮载荷直接输入的位置。在确定三个硬点的相对位置后，先构建初始的实体设计空间，将所有需要避让周边部件的区域、安装衬套与球销的功能区域设置为非优化区，其余区域设置为可优化区域，再分别导入纵向冲击、侧向过弯、制动点头、加速抬头等多种极限工况的载荷边界条件，通过拓扑优化算法计算出材料的最优传力路径，最终形成这种双支臂交汇的空间结构——两条主传力臂分别对应不同工况下的载荷传递方向，避免了传统单板式结构在斜向载荷下容易出现的应力集中问题。

　　从安装边界与尺寸适配的角度来看，该下臂的三个安装端点的相对位置完全符合常规A级家用车前麦弗逊悬架的布置尺寸，两个副车架侧的衬套安装孔同轴度公差控制在0.05mm以内，保证衬套压装后不会出现偏磨问题；转向节侧的安装孔端面预留了球销装配的定位台阶，安装面的平面度公差满足球销螺栓的紧固要求，不会出现装配应力。整个下臂的外轮廓在车轮上下跳动的全行程内，都与周边的减震器筒身、驱动半轴、刹车管路、轮辋内侧保留了足够的安全间隙，不会出现运动干涉问题。

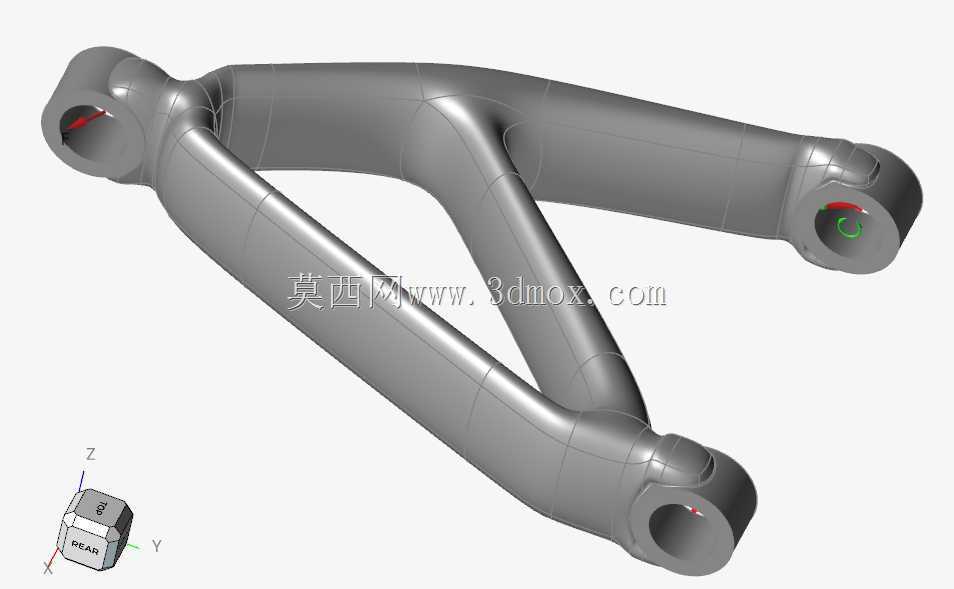

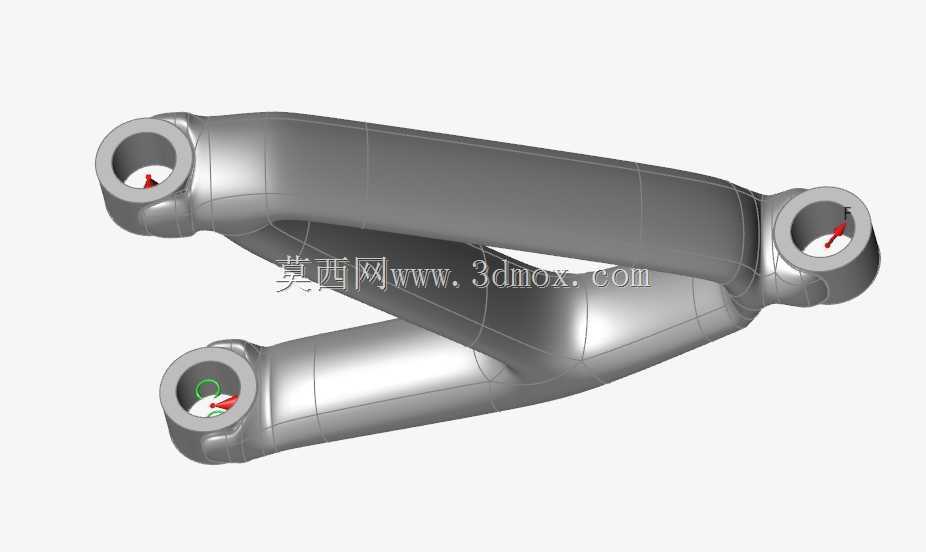

　　结构细节上，三个安装孔的端部都做了局部加厚处理，对应衬套压装和球销紧固的高应力区域，避免长期交变载荷下出现安装孔开裂的问题；两条支臂的过渡区域都采用了大圆角顺滑过渡，没有尖锐的棱角结构，从根源上降低了应力集中系数，提升构件的疲劳寿命。和传统的冲压钢板下摆臂相比，这种经过拓扑优化的结构在相同刚度表现下，自身重量可降低20%左右，能够有效降低簧下质量，提升悬架的响应速度，改善车轮的贴地性能；和铸造铝合金下摆臂相比，该结构的材料分布更贴合传力路径，不会出现多余材料的浪费，在控制成本的同时也能满足性能要求。

　　在实际的建模过程中，所有安装孔的尺寸都参照通用的衬套与球销规格设计，衬套安装孔的内径适配常规的橡胶衬套外径，孔壁厚度满足压装力的要求，不会出现压装时衬套孔变形的问题；支臂的截面采用变截面设计，在靠近安装点的高应力区域截面更大，在支臂中段应力较低的区域适当减小截面尺寸，进一步优化质量分布。整个构件的外形曲面全部采用G2连续的顺滑过渡，既满足后续铸造或者锻造工艺的拔模要求，也能避免应力集中带来的疲劳失效风险，完全可以直接用于悬架系统的方案验证阶段的结构匹配，也可作为同类型下臂结构优化的设计参考。
