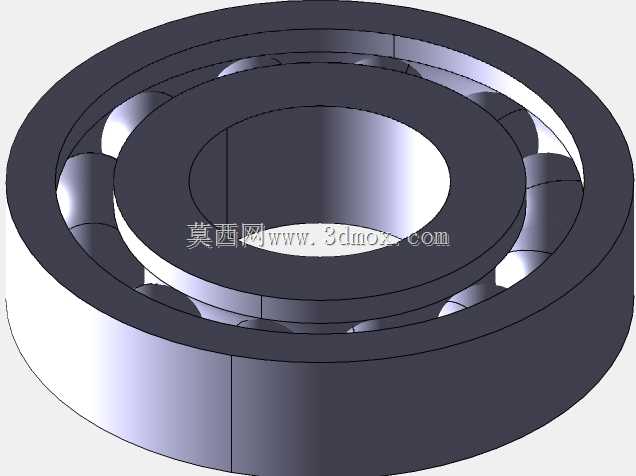

CA6140车床配套深沟滚珠轴承结构建模

　　在普通卧式车床的主轴传动、进给箱、溜板箱等核心旋转机构中，滚珠轴承是承担径向载荷、兼顾部分轴向载荷的核心支承零件，本次建模的滚珠轴承适配CA6140型普通车床的传动工位，建模过程完全还原真实轴承的装配逻辑与结构细节，可直接用于车床传动系统的装配仿真、干涉检查以及运动模拟工作。从实际应用场景来看，这类滚珠轴承在CA6140车床上主要承担传动轴的旋转支承作用，车床工作时主轴带动工件做高速旋转主运动，进给系统带动刀架做纵向、横向进给运动，所有旋转轴的位置精度、旋转平顺性都直接和轴承的装配精度、自身结构精度相关，一旦轴承出现磨损间隙，会直接导致工件加工圆度超差、表面振纹、进给爬行等常见加工问题，因此在做车床维修改造、传动系统优化设计时，

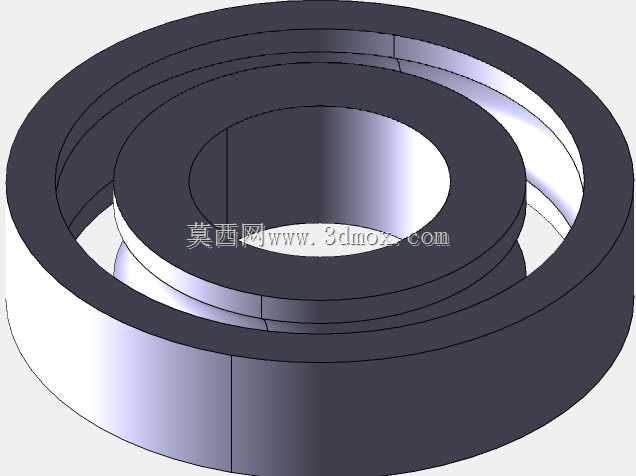

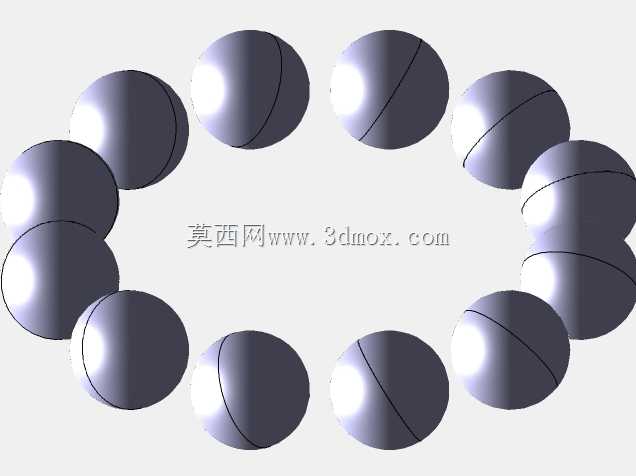

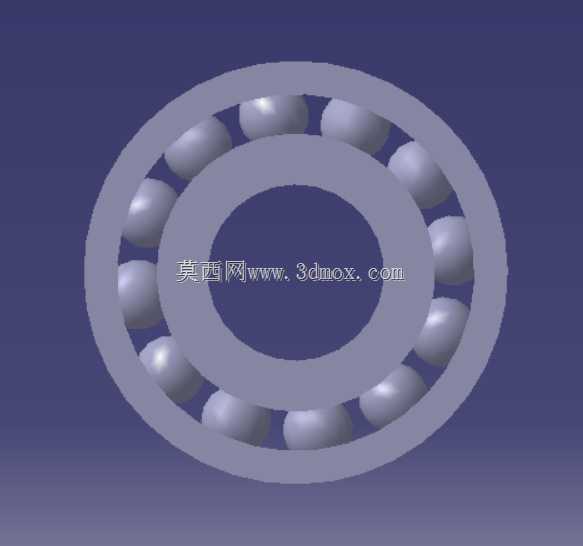

　　精准的轴承三维模型是装配校核环节必不可少的基础元件。建模过程中首先明确了轴承的核心功能逻辑：通过内圈、外圈之间的滚动体将滑动摩擦转化为滚动摩擦，大幅降低旋转过程中的摩擦阻力，同时保持轴与安装座之间的精确径向定位，因此建模时优先保证滚道曲率、滚动体直径、内外圈壁厚这些核心尺寸的匹配关系，滚动体与内外圈滚道之间保留符合实际装配的合理间隙，既不会出现过约束导致运动仿真卡死，也不会因间隙过大导致支承刚度模拟失真。从结构设计细节来看，该轴承采用深沟型滚道设计，内圈与轴采用过盈配合安装，外圈与箱体轴承孔采用过渡配合，建模时还原了内圈的定位轴肩贴合面、外圈的挡边结构，滚动体沿滚道周向均匀排布，保持架的兜孔结构完全贴合滚动体外径，

　　确保运动过程中滚动体之间保持均匀间距，避免滚动体相互摩擦碰撞。在安装边界的尺寸设定上，模型严格匹配CA6140车床对应安装工位的轴径、轴承座孔尺寸，内圈内径与车床传动轴的配合段尺寸一致，外圈外径与箱体轴承孔的安装尺寸匹配，轴承宽度符合对应安装位置的轴向空间要求，装配时内圈靠轴肩定位、外圈靠轴承端盖压紧，模型上预留的定位面完全和实际零件的安装基准重合，可直接导入车床整体装配体中完成虚拟装配，不需要额外调整尺寸比例。不同于简化的示意性轴承模型，本次建模完整还原了轴承的所有细节结构，包括内外圈的倒角、滚道的磨削越程槽、保持架的连接结构，在做有限元受力分析时，可以直接对模型赋予材料属性，模拟车床满负荷切削时轴承承受的径向切削力、

　　轴向进给力分布，校核滚道与滚动体的接触应力，验证轴承选型是否满足车床的刚性与寿命要求。对于从事机床设计、设备维修的工程人员来说，这类精准的轴承模型可以大幅缩短装配设计的周期，不需要从零开始绘制标准件结构，直接调用即可完成传动系统的布局，同时在做运动仿真时，准确的结构可以真实模拟轴承的旋转状态，排查装配过程中可能出现的干涉问题，比如轴承端盖与外圈的压紧量是否合适、密封件与内圈的配合是否存在摩擦、轴上零件与轴承内圈的定位是否可靠等实际装配中容易出现的问题，都可以通过三维模型提前完成校验，减少实际加工装配过程中的返工概率。在实际的机床改造场景中，很多维修人员会根据车床的实际负荷情况调整轴承选型，这时候精准的轴承模型可以快速对比不同型号轴承的安装尺寸差异，验证替换型号是否能适配原有安装空间，不需要反复测量实物尺寸，大幅提升改造设计的效率。建模过程中也充分考虑了不同三维软件的通用性，模型的特征结构清晰，没有冗余的碎面特征，导入不同的三维仿真环境时都能保持完整的结构几何，方便后续的工程图导出、装配BOM生成等后续工作。
