CA6140车床用螺旋弹簧减震组件结构

　　在普通卧式车床的运行工况中，主轴箱、进给箱等核心传动部件在高速切削、断续进刀过程中会产生规律性振动，这类振动如果不能被有效耗散，会直接传递到床身导轨、刀架安装基面，轻则导致加工表面出现振纹、降低工件尺寸精度，重则加剧导轨面的磨损、缩短传动轴承的使用寿命，这款配套CA6140车床的减震组件，正是针对机床加工过程中的振动传导路径设计的隔振、减振结构。

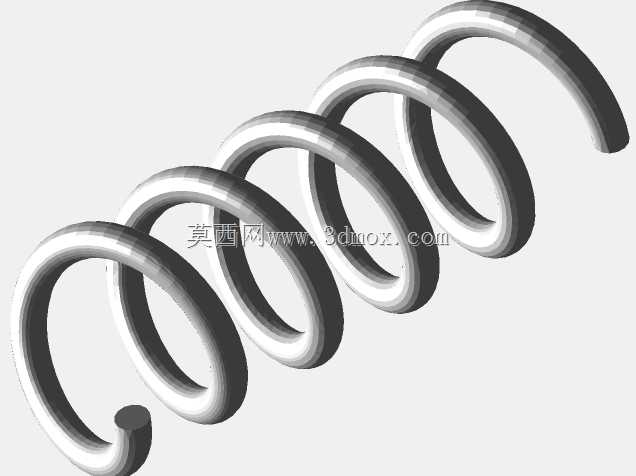

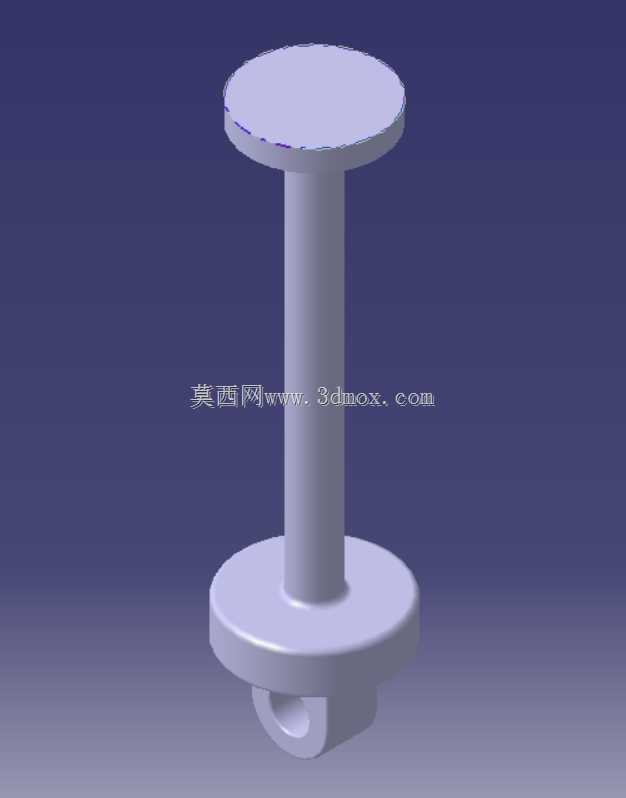

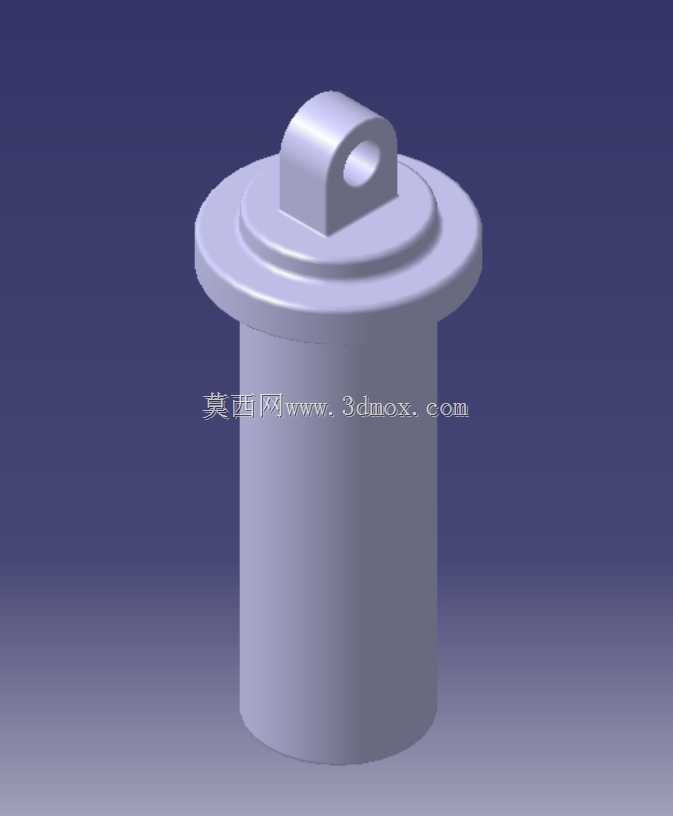

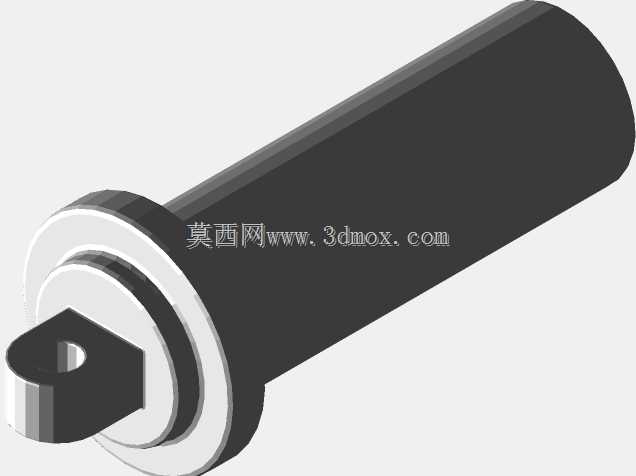

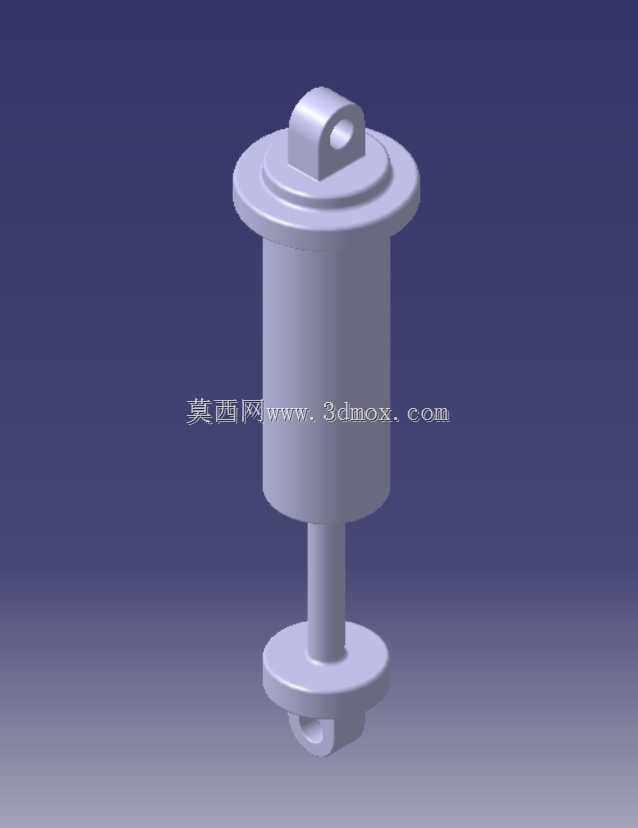

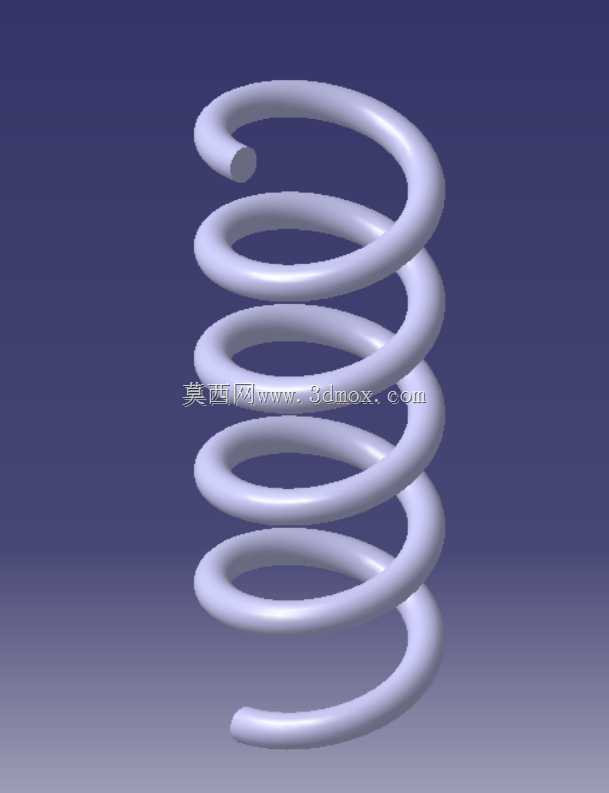

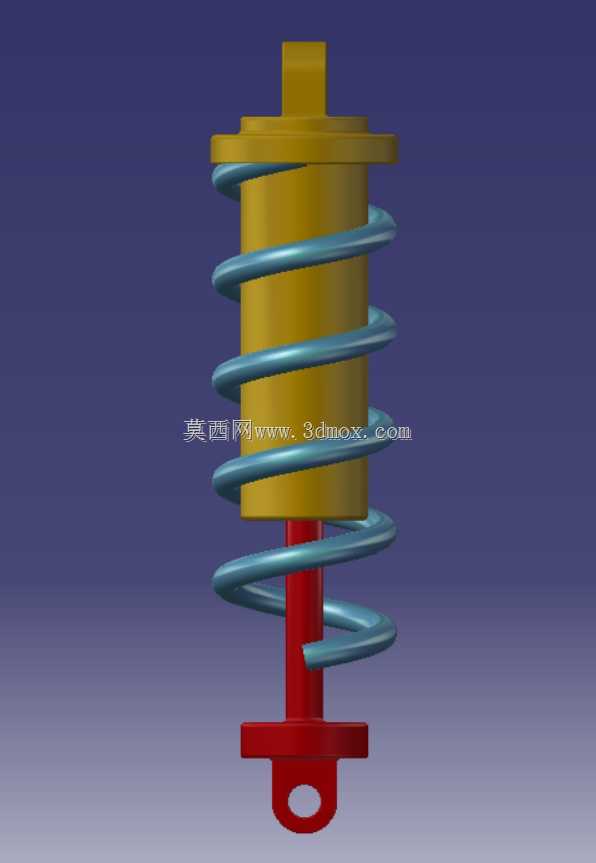

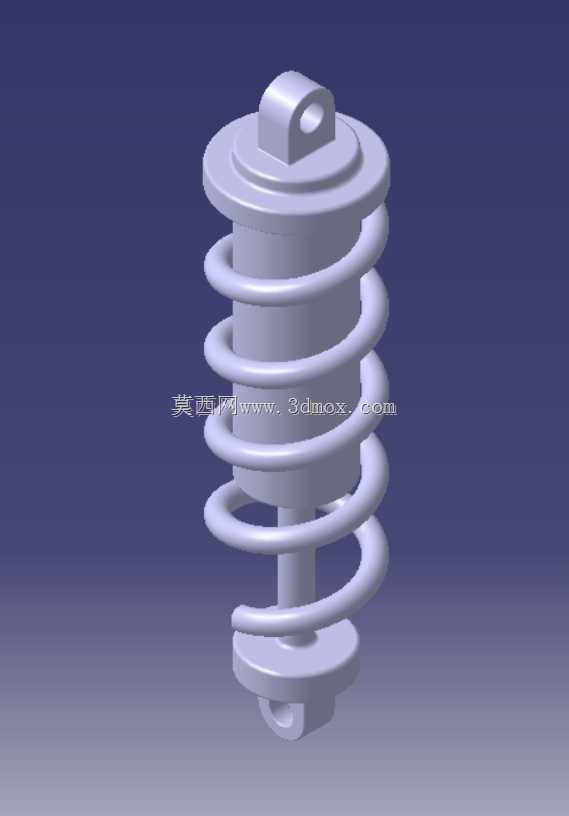

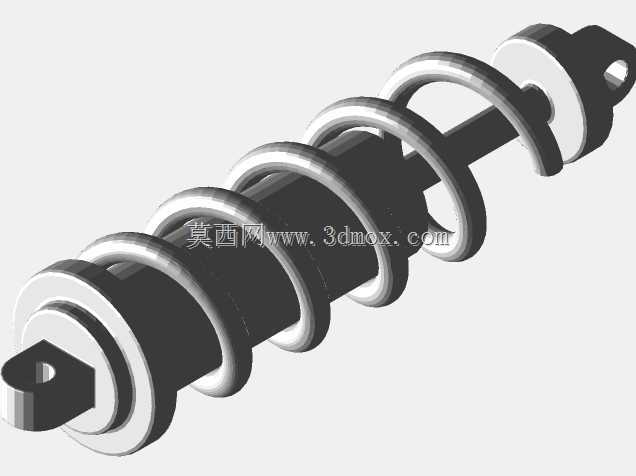

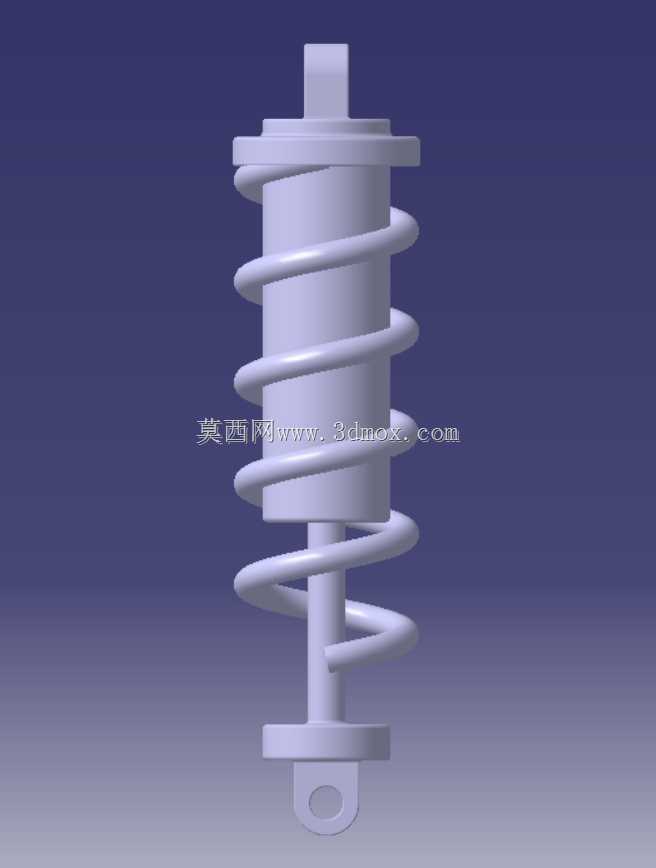

　　从结构组成来看，整套组件包含了承担弹性复位与支撑的螺旋弹簧、承担阻尼耗散的芯轴与上下安装基座，采用自下而上的层级建模逻辑完成结构搭建，完全匹配实际装配的堆叠顺序：底部安装座设置有同轴安装通孔，用于通过螺栓将减震组件固定在机床的振动源安装基面与床身承力面之间，安装孔的孔径与孔位公差严格匹配CA6140车床原安装位的尺寸边界，不需要对原有床身结构做二次加工即可完成替换安装；芯轴采用阶梯轴结构，下端与下安装座过盈配合，上端穿过上安装座的导向孔，为螺旋弹簧提供径向限位，避免弹簧在受压缩、回弹过程中出现侧向屈曲、偏磨的问题；螺旋弹簧采用等节距圆柱螺旋结构，弹簧丝直径、中径、有效圈数的参数匹配车床额定载荷下的变形量需求，在承担上部部件静载荷的同时，能够将传动部件传递来的高频振动转化为弹簧的弹性形变能，再配合芯轴与安装座之间的阻尼结构将振动能量逐步耗散，避免振动在床身结构内形成谐振。

　　实际应用场景中，这类减震组件除了用于CA6140这类普通卧式车床的传动部件隔振，也可适配同规格的通用机械设备的安装隔振需求，比如小型动力头、台式加工设备的机脚隔振，只要安装边界尺寸、额定载荷匹配即可通用。设计过程中需要重点关注几个核心边界：首先是安装总高度，在弹簧自由状态下的总高度不能超出机床原有安装空间的预留尺寸，弹簧压缩到极限行程时的并圈高度要预留足够的安全余量，避免弹簧压并后出现刚性冲击；其次是上下安装座的同轴度公差，建模时需要保证芯轴轴线、弹簧中心轴线、上下安装座的安装孔轴线完全重合，否则实际装配后会出现弹簧偏载，导致局部应力过大提前出现疲劳断裂；另外弹簧的两端需要做并圈磨平处理，保证弹簧端面与安装座平面完全贴合，避免装配后出现接触应力集中的问题。

　　从结构功能的实现逻辑来看，这套减震结构没有采用复杂的阻尼油腔、可变刚度结构，完全依靠螺旋弹簧的弹性特性配合金属结构的接触阻尼实现减振效果，结构简单可靠，维护成本极低，非常适合机床这类长期连续运行、工况相对稳定的工业设备使用。建模过程中对弹簧的螺旋升角、丝径过渡、安装座的倒角、安装孔的沉头结构都做了还原，能够直接用于装配干涉检查、安装模拟，也可以作为同类减震结构设计的参考原型，在做同类型设备的减震选型时，可以根据实际载荷大小调整弹簧丝径、有效圈数参数，匹配不同的隔振需求，不需要对整体安装结构做大幅修改，具备较好的结构通用性。
