CA6140车床配套圆盘式钻床夹具板

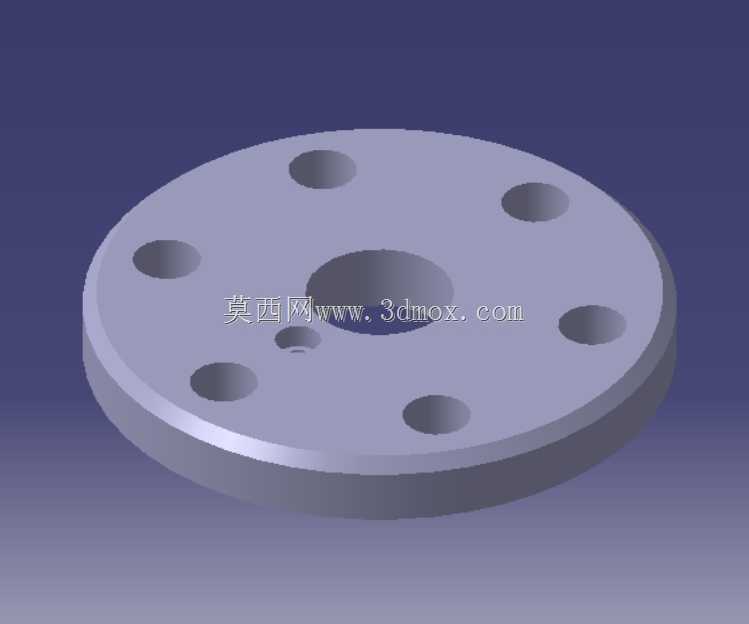

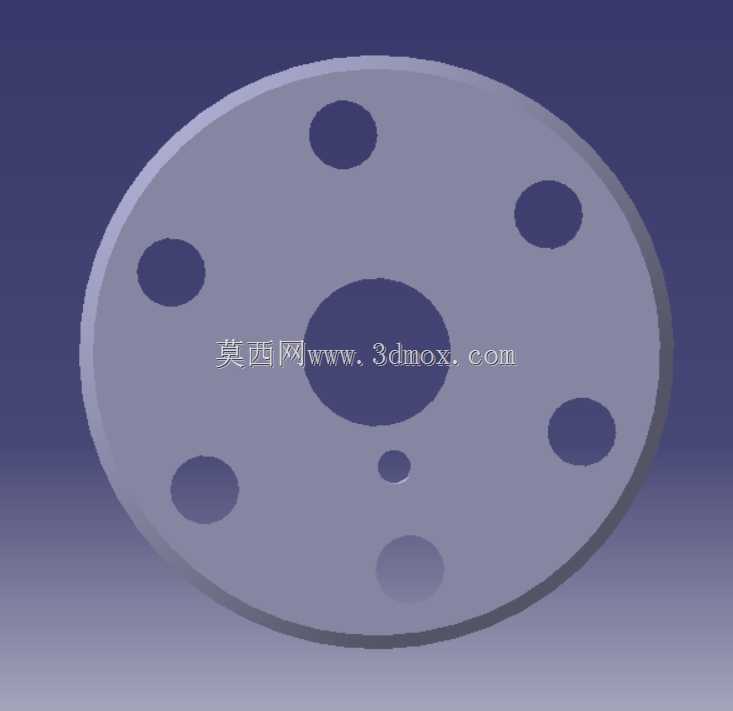

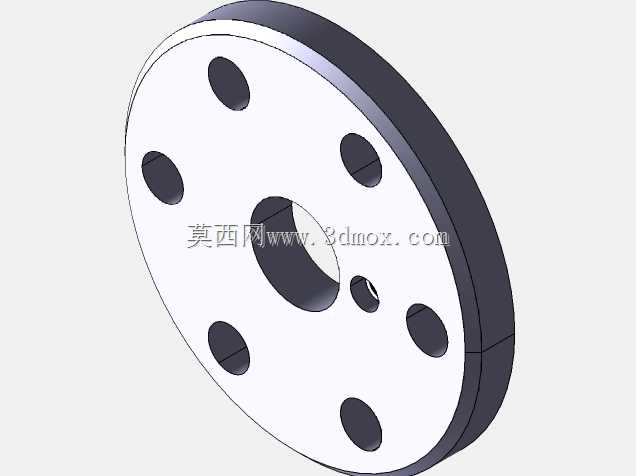

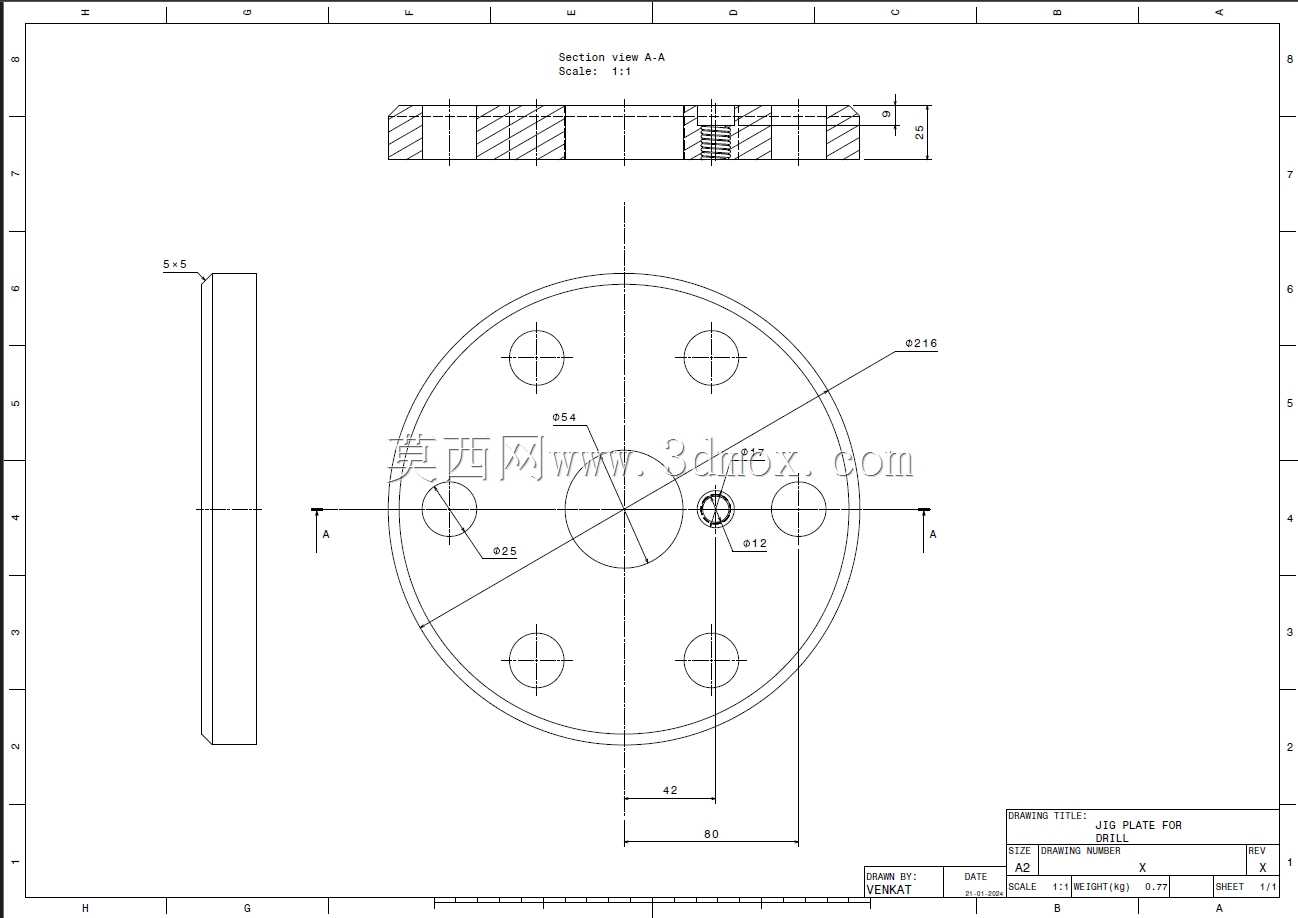

　　在普通钻床的批量孔加工工序里，这类圆盘式夹具板是车间里出镜率极高的工装部件，尤其适配CA6140车床相关零部件的钻孔加工场景，不管是轴类端盖的周向孔加工，还是法兰类零件的定位孔钻削，都能通过这块板完成快速装夹定位，省去每次划线找正的辅助时间。从结构设计逻辑来看，这块板采用圆盘式主体结构，中心设置大直径通孔，一方面是为了适配钻床主轴的中心避让需求，另一方面也能作为工件定位的基准孔，当加工带中心凸台的工件时，可直接将凸台插入中心孔完成初定位，配合端面的贴合面限制三个自由度，再搭配侧边的压紧组件就能实现完全定位。板体上均匀分布的六个大直径通孔，是用于安装夹紧螺栓的过孔，孔位沿圆周方向等角度排布，不管工件是三爪压紧还是六点位压紧，

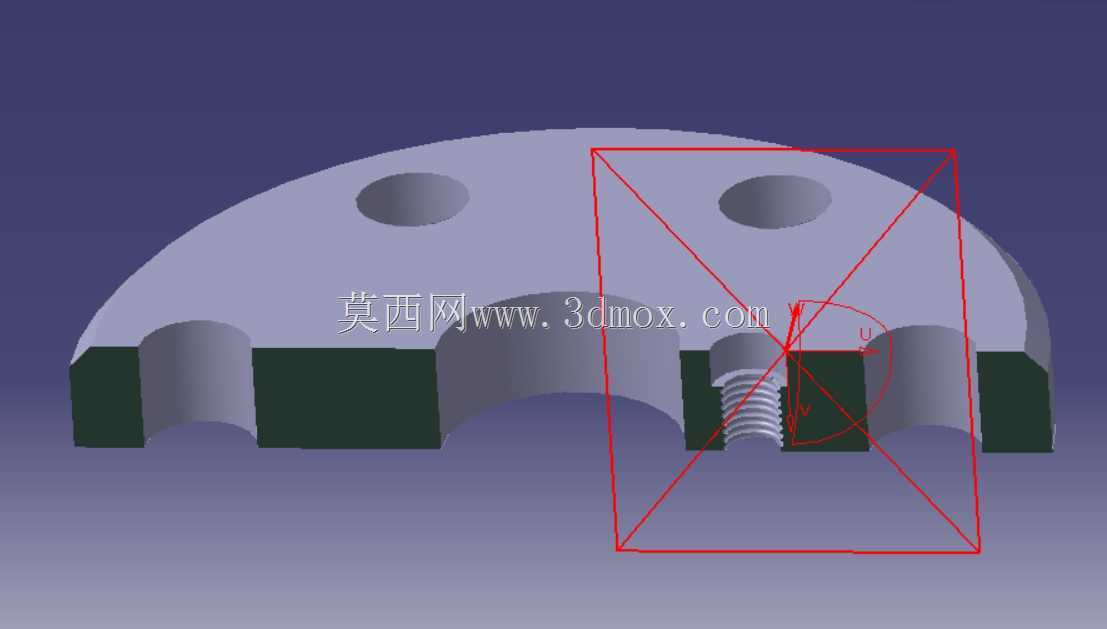

　　都能找到对应的穿栓位置，适配不同直径规格的工件装夹，避免了传统专用夹具只能适配单一工件的局限性。中心孔旁的小直径通孔，是定位销的安装孔，当加工对孔位角度精度要求较高的零件时，可在该孔插入菱形定位销，与工件上的预制工艺孔配合，限制工件的周向转动自由度，保证钻孔的位置度公差控制在0.02mm以内，满足普通机械加工的精度要求。从安装边界来看，这块夹具板的外径适配常规台式钻床、立式钻床的工作台T型槽跨距，板体厚度经过刚度校核，在承受最大15kN的钻削轴向力时，板体端面的平面度变形量不超过0.01mm，不会因为夹紧力或钻削力导致板体翘曲，影响钻孔的垂直度。板体的两个端面都经过平磨加工，表面粗糙度达到Ra1.6，与工件贴合的一面无凸起、

　　划痕等缺陷，保证工件装夹后定位基准面的贴合率不低于90%，避免装夹倾斜导致的孔位超差。在实际使用场景中，这类夹具板常搭配快换钻套使用，板体上的螺栓过孔也可用于安装钻模板，当需要加工不同直径的孔时，只需更换对应规格的钻套即可，无需重新调整夹具位置，大幅缩短了多品种小批量生产的工装准备时间。不同于复杂的专用钻孔夹具，这块板的结构极简，没有多余的传动或调整部件，日常维护只需要定期清理端面的切屑、检查定位孔的磨损情况即可，即使是新入职的机加工操作人员，也能在短时间内掌握装夹方法，不会因为工装结构复杂出现装夹失误。设计时特意将所有穿栓孔做了倒角处理，一方面是去除孔口的毛刺，避免螺栓穿入时刮伤螺纹，另一方面也能在安装螺栓时起到导向作用，

　　提高装夹效率。板体外圆做了倒钝处理，没有尖锐棱角，避免操作人员上下工件时被划伤，符合车间安全生产的要求。在加工盘类零件的端面孔时，可直接将工件放置在夹具板端面上，通过中心孔定位后，用压板穿过板上的通孔压紧工件端面，即可开始钻孔，整个装夹过程不超过两分钟，相比传统的四爪卡盘装夹，效率提升三倍以上，且装夹一致性更好，同批次工件的孔位偏差可控制在0.05mm以内，减少后续铰孔或镗孔的加工余量。针对CA6140车床的法兰盘、轴承端盖等常规配件的钻孔工序，这块夹具板可以覆盖90%以上的盘类零件装夹需求，不需要为每一种零件单独制作专用夹具，大幅降低了车间的工装制作成本，也减少了工装存放的空间占用。
