大吨位重载垂直输送升降设备结构设计

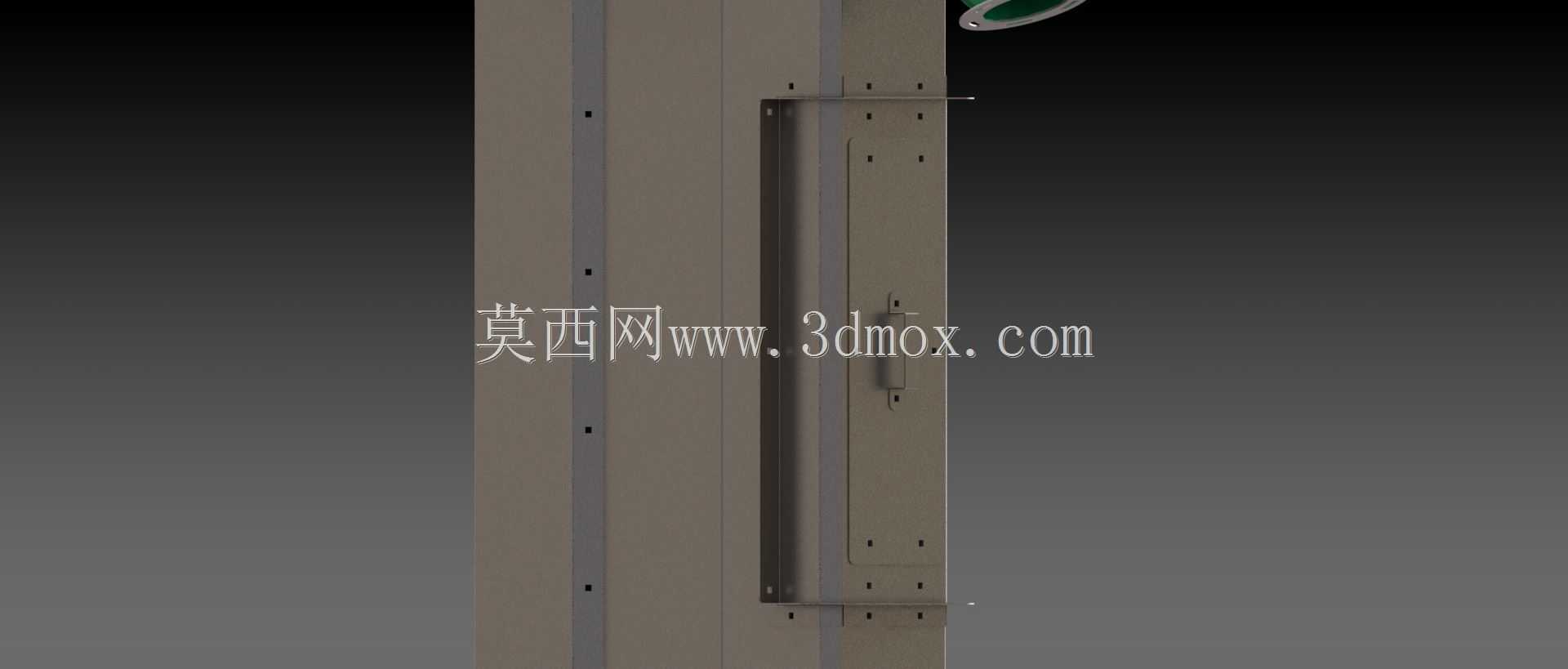

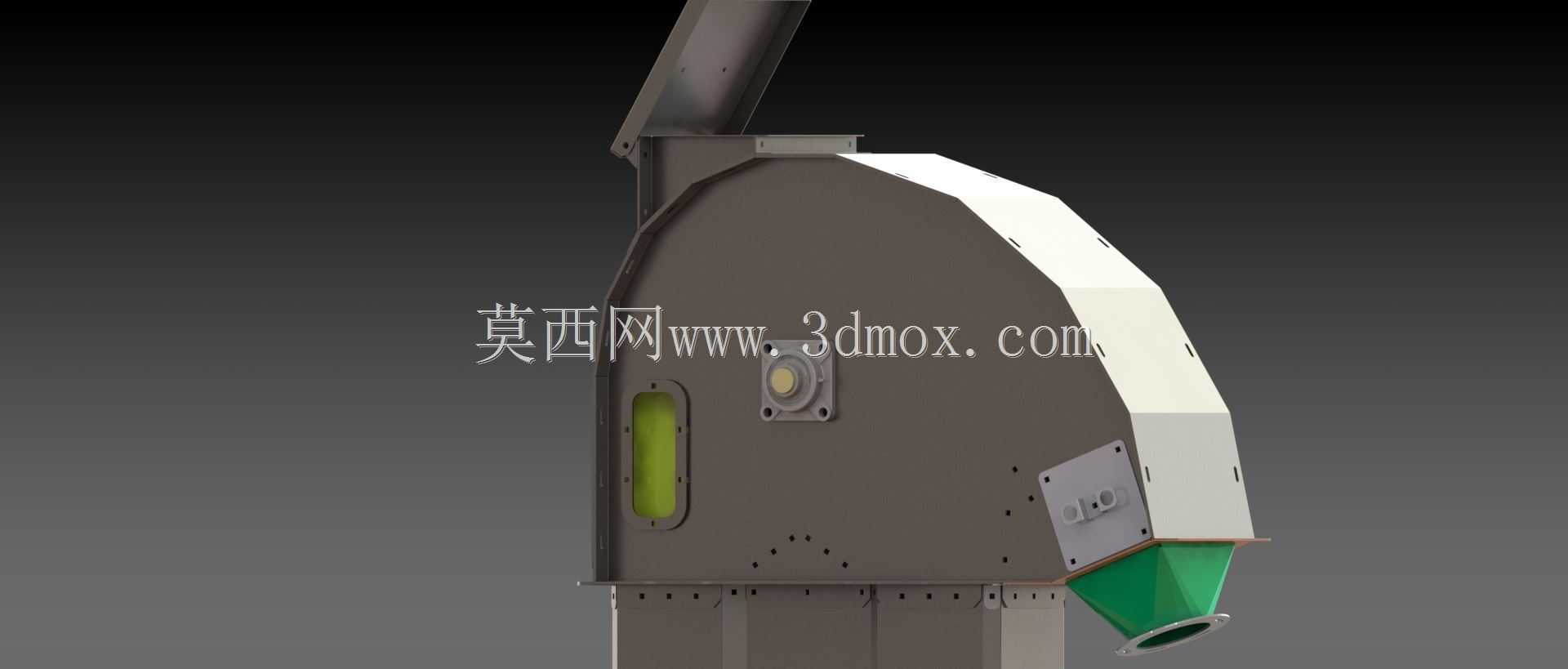

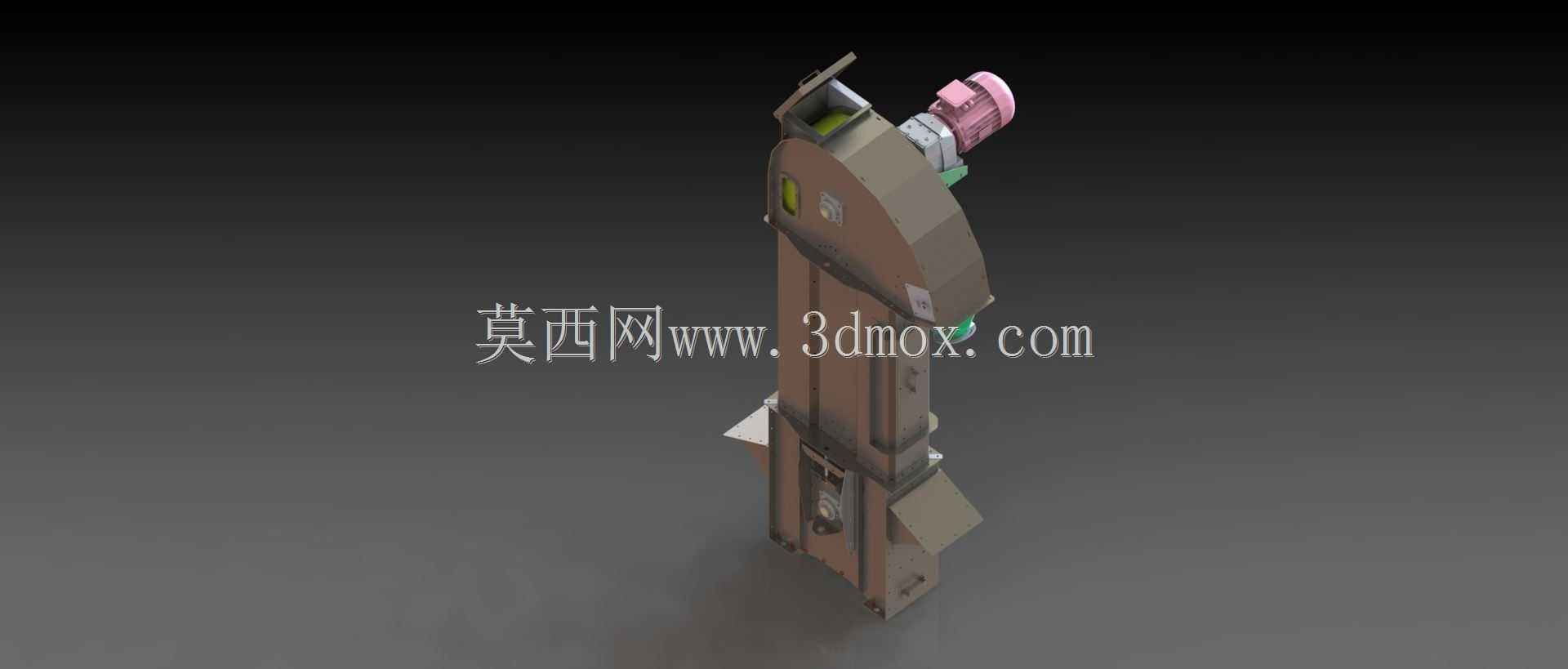

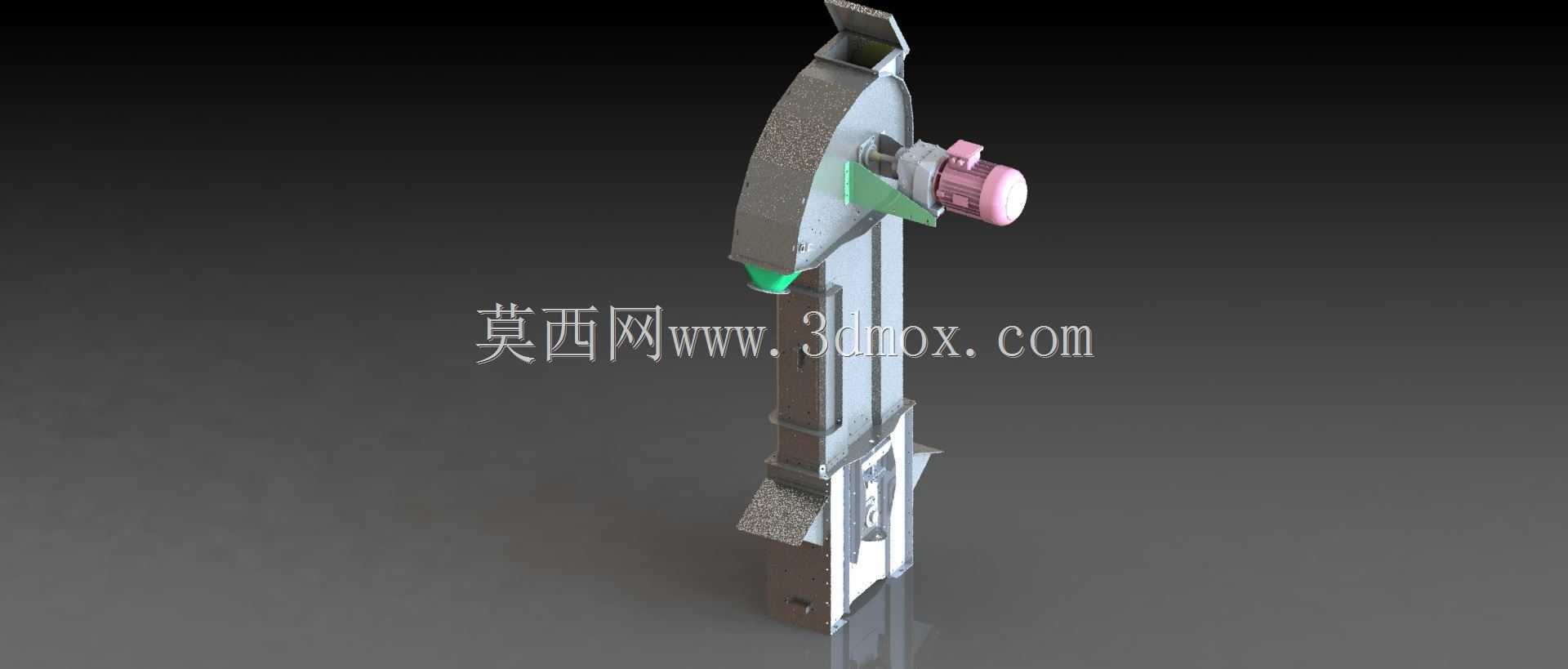

　　该升降设备主要面向重型物料的垂直转运场景，常见于重型加工车间的工序间物料转序、仓储库区的高位重型货架存取、大型装备组装工位的工件举升对位，可承载五十吨级的重型工件完成不同高度差的位置转移，替代传统行车无法覆盖的小范围精准垂直输送需求，尤其适配机床上下料环节中重型毛坯件、加工完成件的工位高度匹配，解决车间内固定高度工位间重型物料流转效率低、对位精度差的问题。设备主体采用封闭式框架承载结构，外部设置多段拼接的防护壳体，壳体采用折弯钢板拼接成型，既可以隔绝内部传动部件运行时的杂物卷入风险，也能避免车间内的切削液、金属碎屑落入传动区域造成部件磨损，壳体侧面预留有透明观察窗，可在设备运行过程中无需开盖即可观察内部传动件的运行状态，

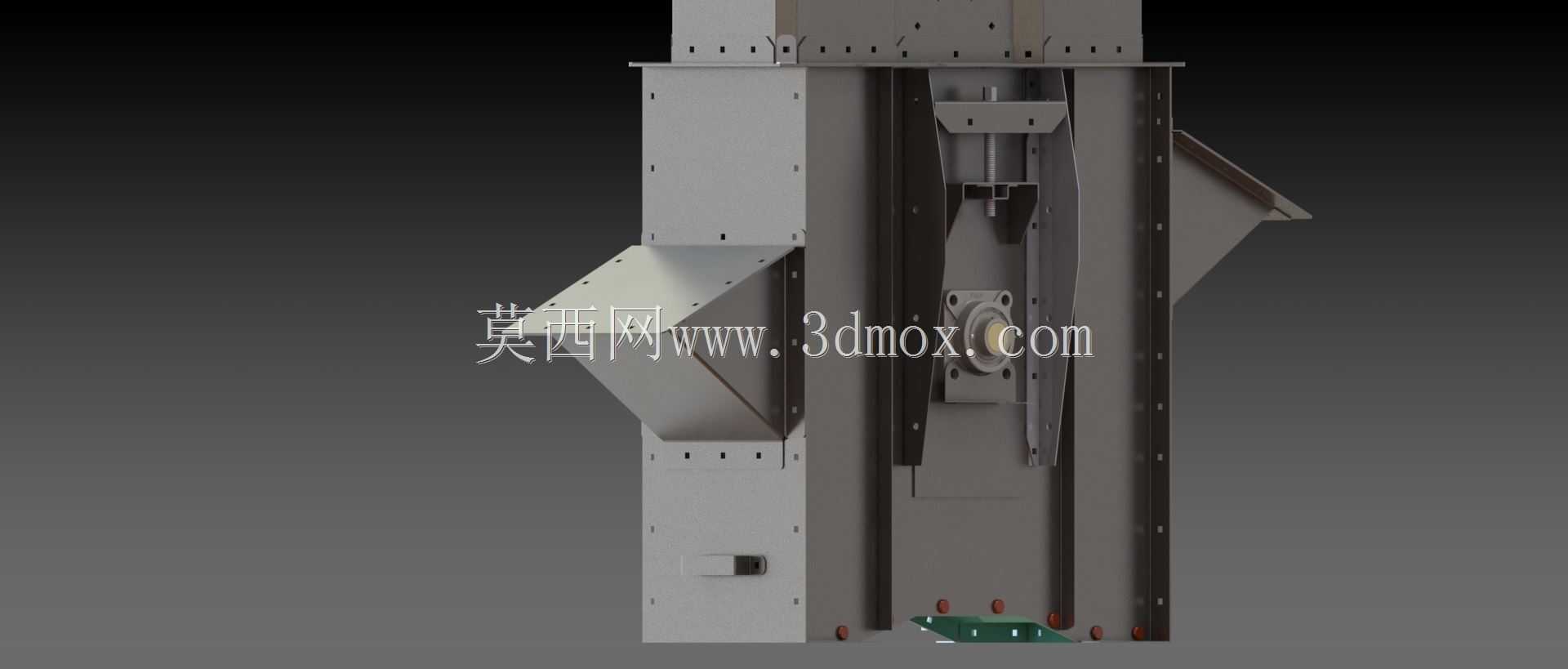

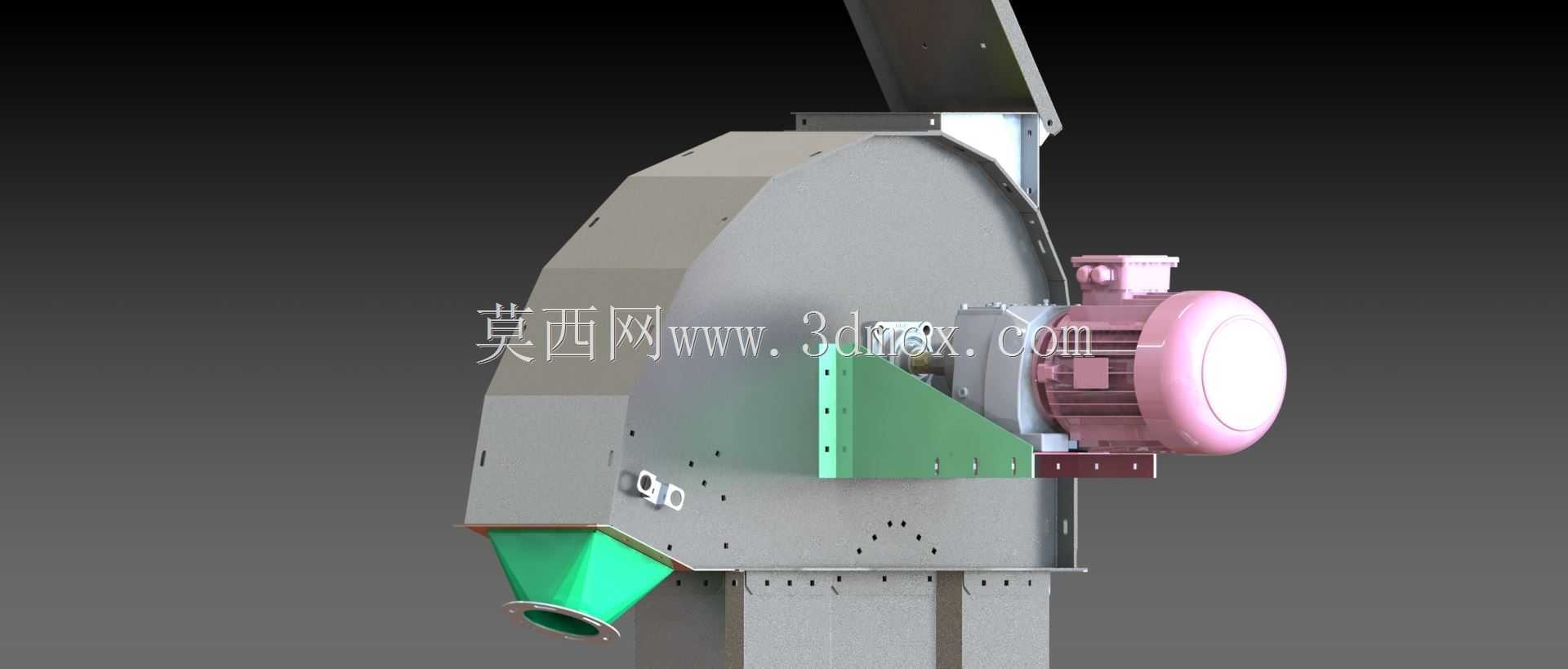

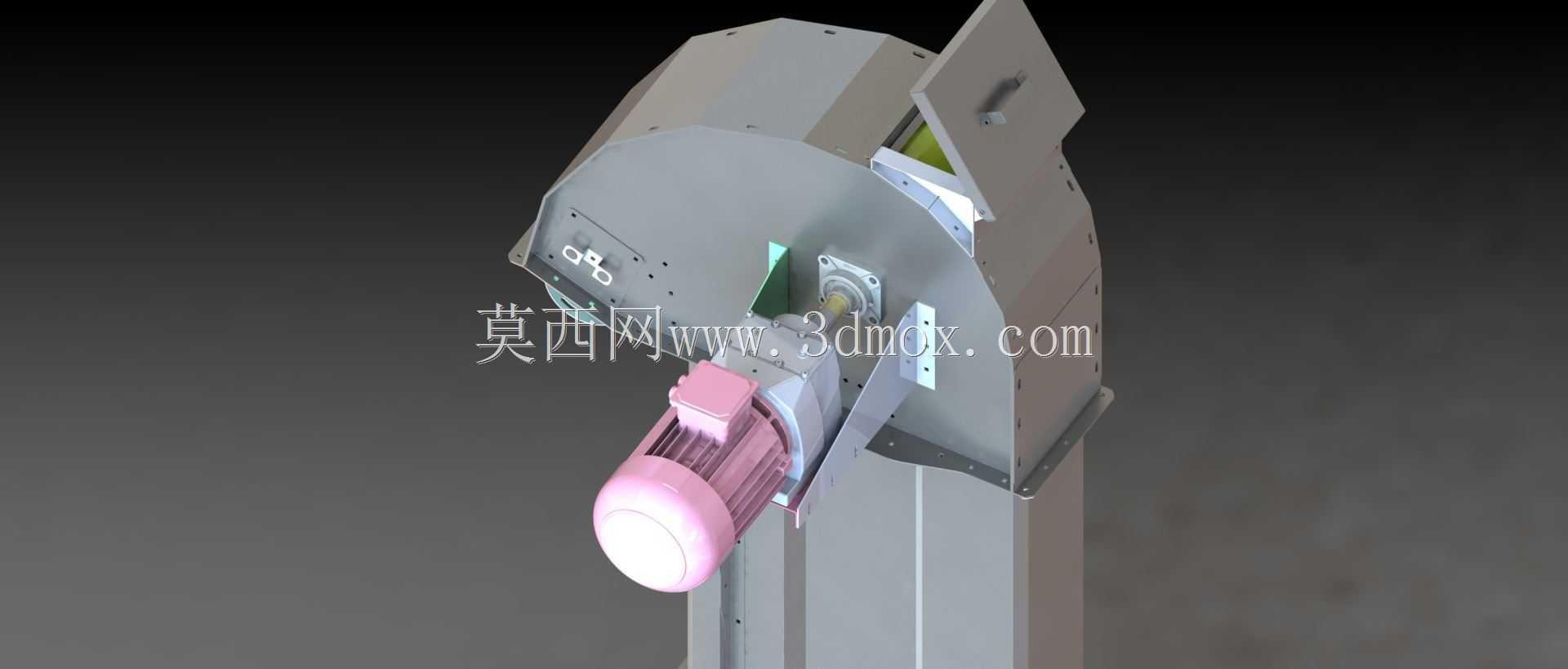

　　方便日常巡检时快速排查异响、松动等异常情况。设备顶部设置倾斜导向的出料端结构，可配合上游输送设备完成物料的导向承接，底部设置带安装孔的整体式安装底座，底座通过预埋螺栓与车间混凝土地面刚性连接，安装时需保证底座平面的水平度误差控制在千分之二以内，避免承载后出现偏载导致的结构变形或传动卡滞。整体结构的传动区域内置重载牵引组件与导向限位结构，导向部件采用大规格重载导轨配合耐磨滑块，保证满载升降过程中的运行平稳性，侧向间隙控制在0.2毫米以内，避免大负载下的运行晃动；牵引端配置过载保护结构，当负载超出额定承载阈值时可自动锁止牵引机构，防止坠滑风险。设备的出料端设置导向溜槽结构，溜槽采用耐磨衬板铺设，

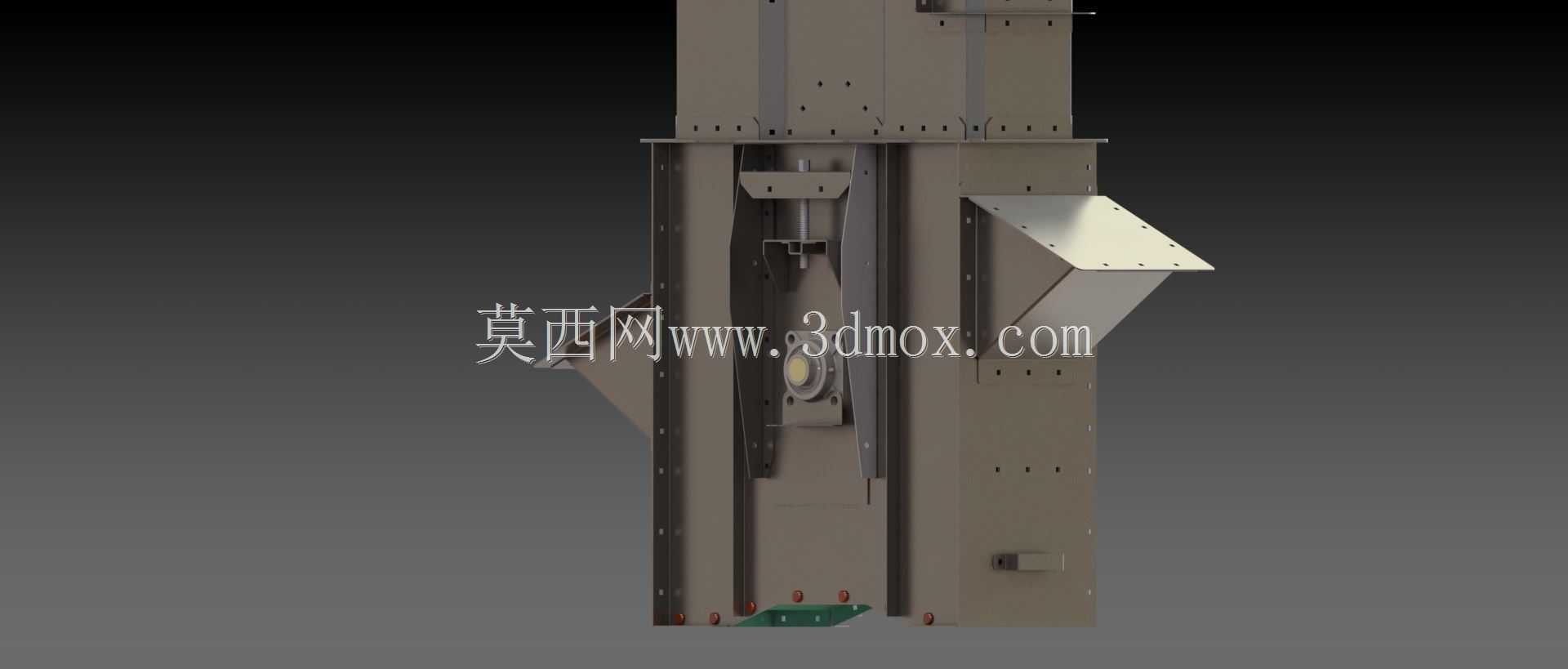

　　可在物料到达指定高度后顺着导向结构平稳滑入下游工位，减少物料转移过程中的磕碰损伤。设计过程中针对承载框架做了有限元受力校核，在满载工况下框架的最大变形量控制在0.5毫米以内，关键受力焊缝采用全焊透结构，焊后做去应力处理，避免长期重载运行下的焊缝开裂问题。设备的侧面预留有检修口，检修口通过快拆螺栓固定盖板，日常维护时可快速拆卸盖板完成内部传动件的润滑、紧固件复紧等操作，无需整体拆解外部防护壳体。安装边界方面，设备主体的垂直投影区域需预留至少八百毫米的周边检修空间，顶部预留三百毫米的吊装维护空间，进料端与上游输送设备的对接高度差控制在正负五毫米以内，出料端与下游工位的对接间隙控制在十毫米以内，保证物料流转过程中无卡滞。

　　设备运行的行程可根据现场实际工位高度差做适配调整，传动端配置位置检测组件，可在到达指定高度后自动停止，对位精度控制在两毫米以内，满足重型工件加工时的精准对位需求，无需额外人工调整位置。整体结构摒弃了冗余的装饰性设计，所有外部结构件均兼顾防护与承载功能，壳体的拼接处设置密封胶条，可阻挡车间内的粉尘进入设备内部，适配多粉尘、多切削液的机加工车间环境，长期运行下的维护成本更低，结构稳定性更强。
