大载重立式工业升降输送设备结构设计

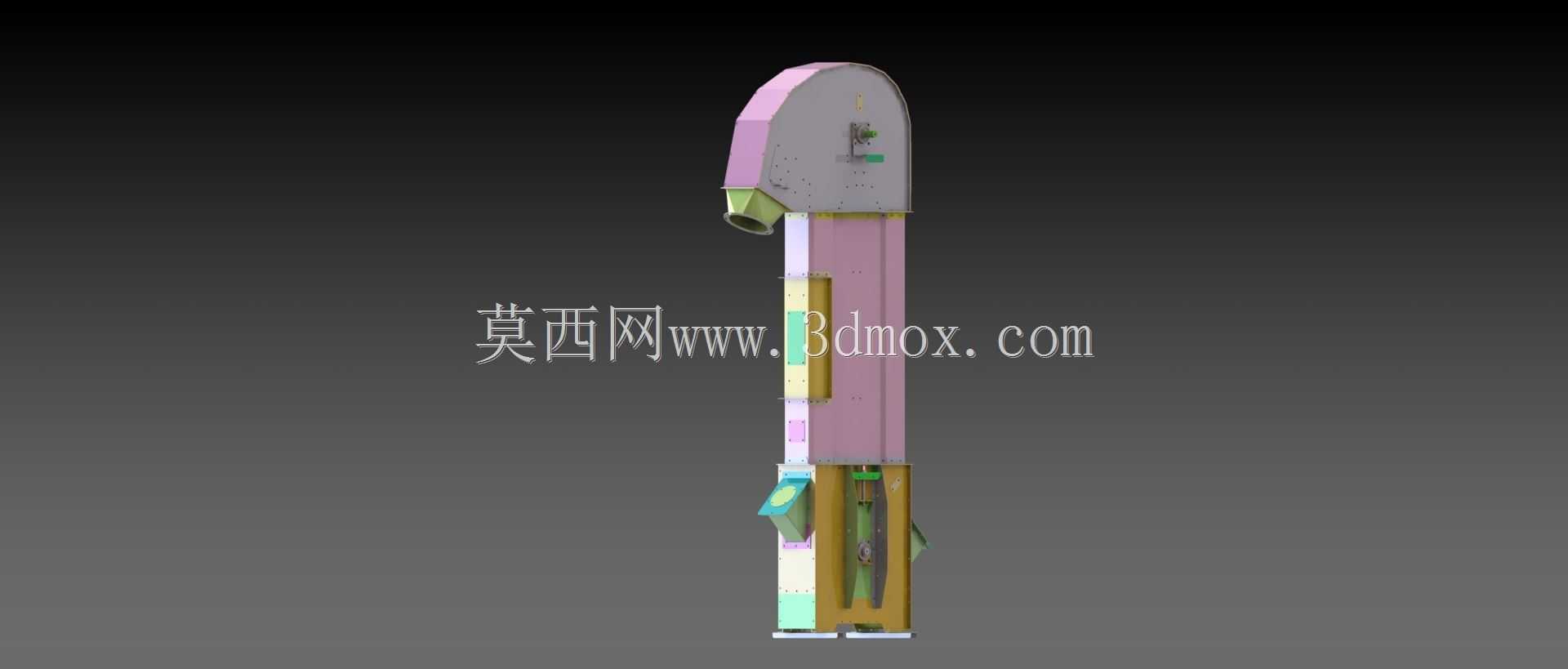

　　这款12吨级立式升降设备的三维结构，核心面向厂区内固定工位的重载物料垂直转运场景，常见于重型机加工车间的工件跨工位转运、仓储库区重型货位的堆垛存取、生产线旁重型工装夹具的高度适配调整，区别于常见的轻载剪叉升降平台，该设备采用单立柱立式长行程结构，在有限的地面占地范围内实现大高度的重载升降作业，地面安装投影宽度控制在0.8米范围内，长度方向仅1.2米，适合在车间通道旁、设备间隙这类狭窄安装区域部署，不需要开挖大面积地坑，基础施工仅需在安装位置预埋对应承载规格的地脚螺栓组，保证基础静载能力匹配设备满载工况下的压强要求即可。

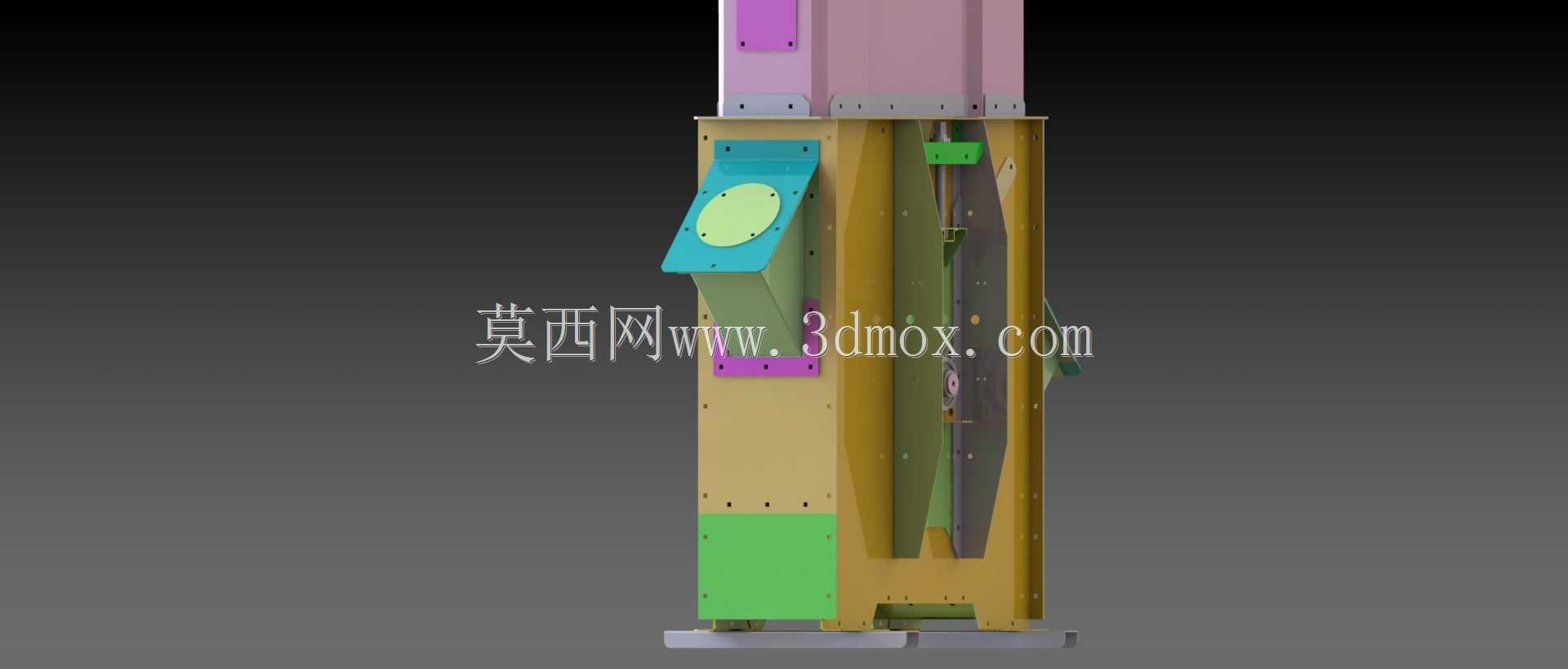

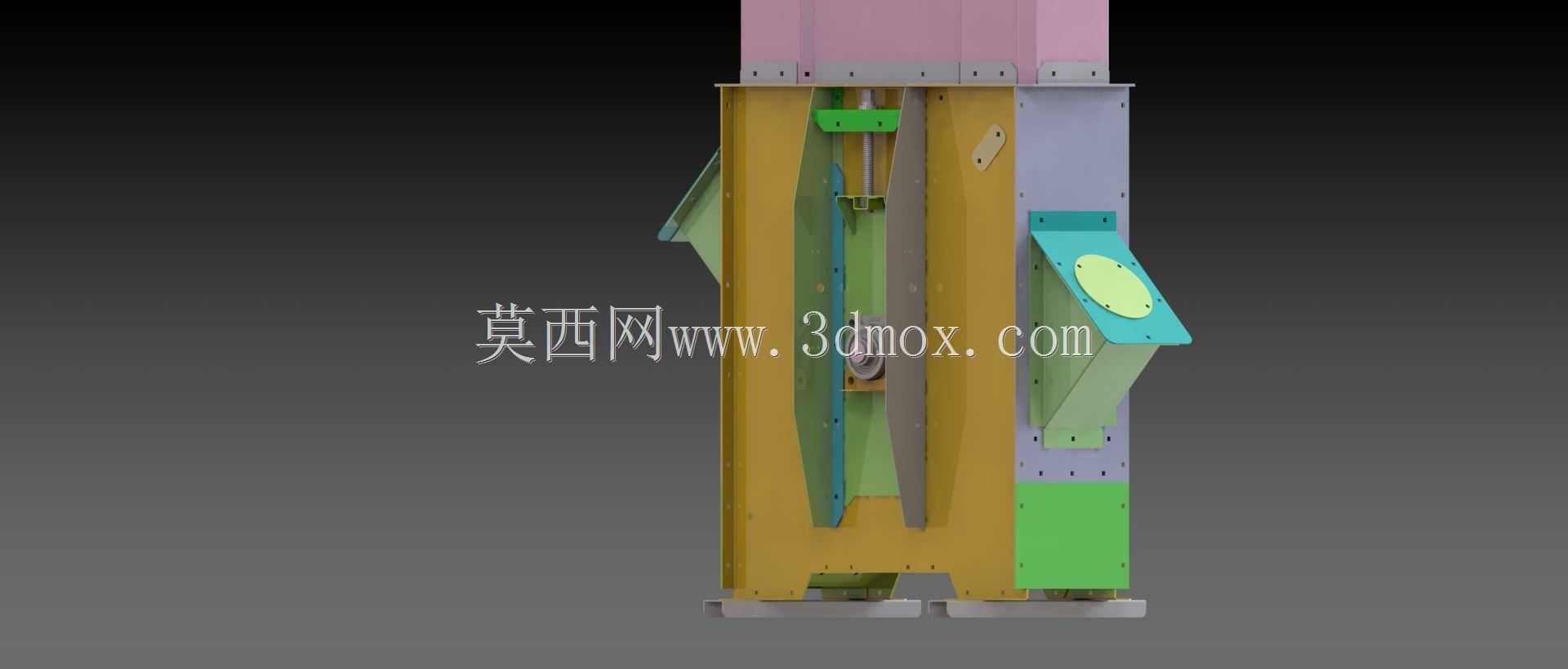

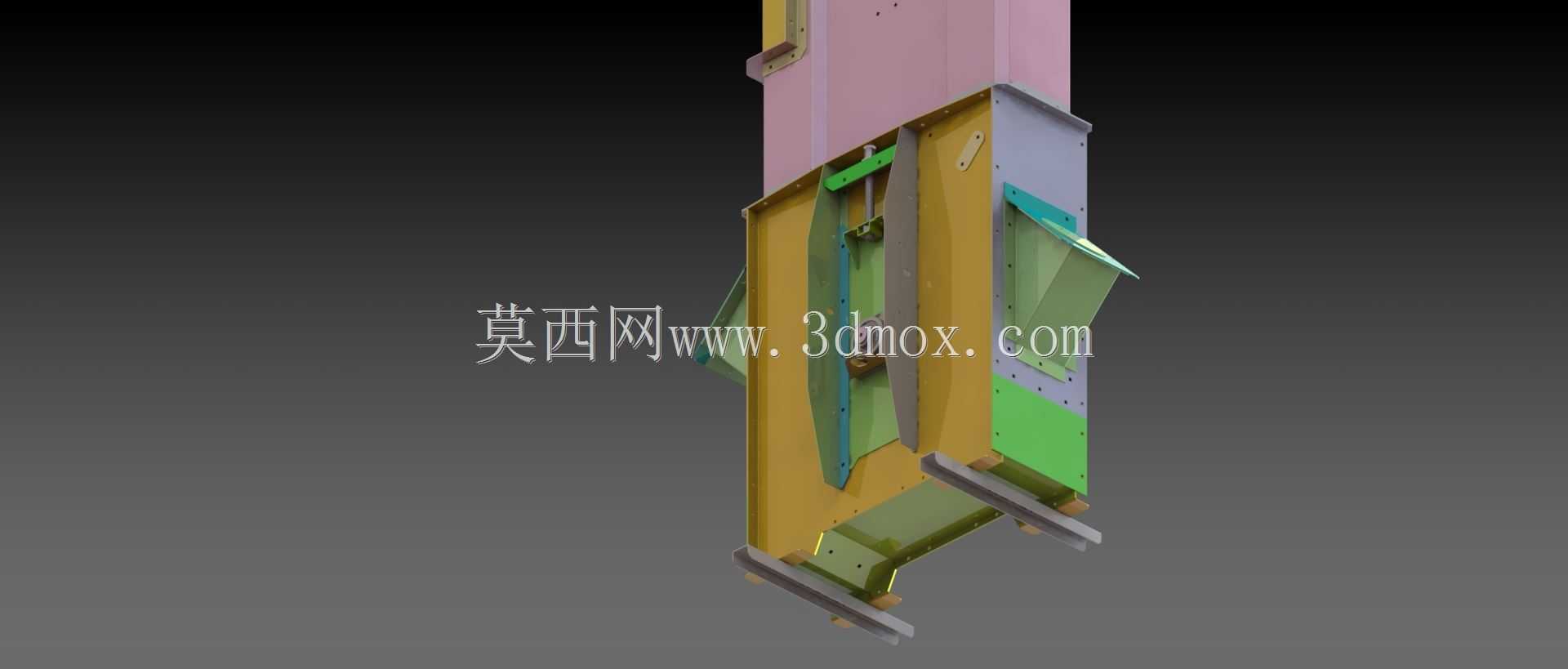

　　从结构设计逻辑来看，设备主体采用分段式立柱承载结构，下段为固定承载基座段，内部集成驱动单元与导向组件，中段为可伸缩升降承载段，上段为顶部导向与限位防护段，各段之间采用镶嵌式滑动导向配合，导向面镶嵌耐磨自润滑衬板，避免金属构件直接摩擦产生的卡顿与磨损，衬板预留调整间隙，可在长期使用出现磨损后通过调整螺栓补偿间隙，保证升降过程的运行精度，不会出现偏载卡滞问题。驱动部分采用重载丝杠配合减速单元的传动方案，相比链条传动具备更高的定位精度与自锁特性，满载工况下停位不会出现下滑位移，传动过程的冲击更小，适合精密重型工件的平稳转运需求，丝杠副采用集中润滑结构，预留润滑油路接口，日常维护时可直接通过注油嘴完成润滑作业，不需要拆解设备护罩。

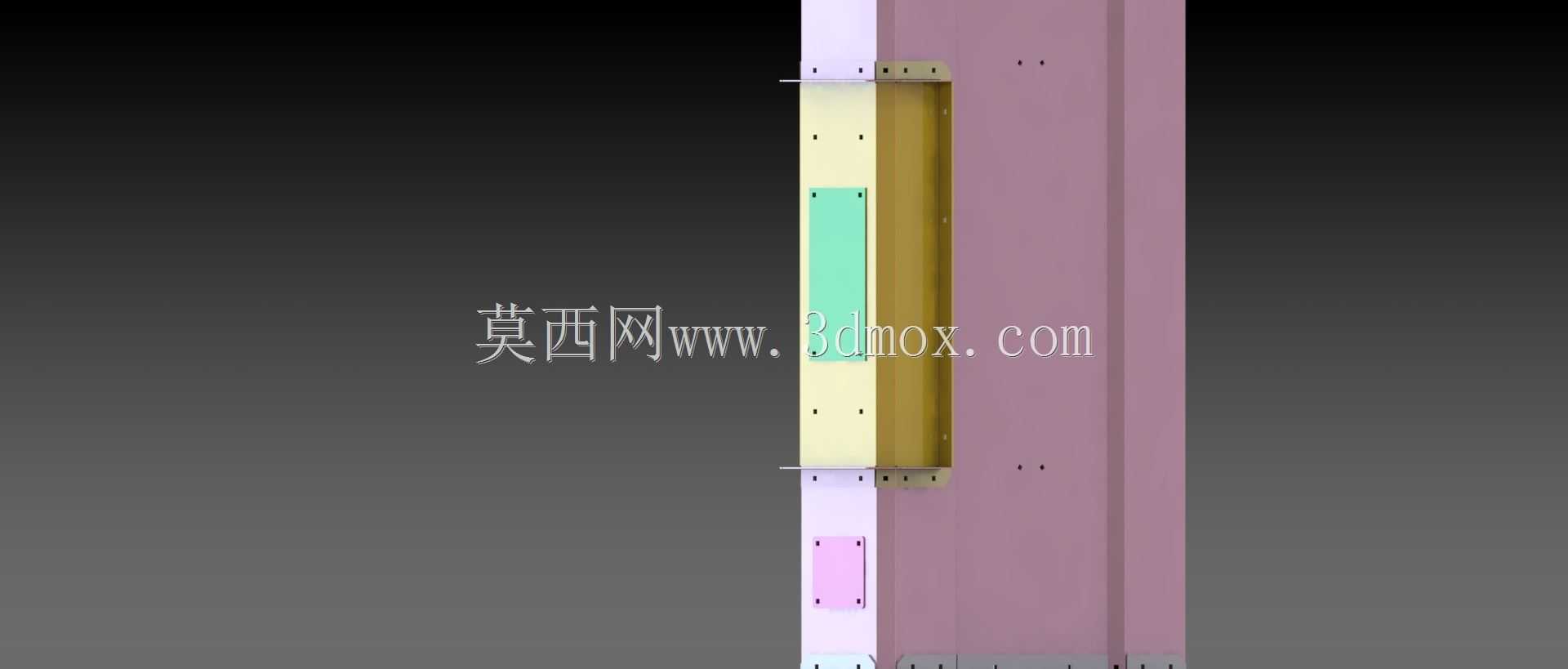

　　设备的承载滑架安装在升降段外侧，滑架上预留标准化的T型槽安装接口，可根据实际使用场景加装不同的承载工装，比如平板货台、V型工件托架、夹具安装底板等，适配不同形状、不同规格的重载物料承载需求，滑架两侧安装有可调式防坠挡块，与立柱上的齿条式防坠孔位配合，一旦出现传动失效的极端工况，防坠挡块会在弹簧作用下瞬间卡入对应孔位，将滑架锁止在当前高度位置，避免坠物风险。设备的电气控制元件全部集成在立柱下段的密封电控仓内，仓门采用密封胶条防护，达到工业级防尘防水要求，可适配多粉尘、少量切削液飞溅的机加工车间环境，控制接口预留上行、下行、急停的硬接线端子，可直接接入车间的集中控制系统，也可搭配独立的操作按钮盒实现就近手动操作。

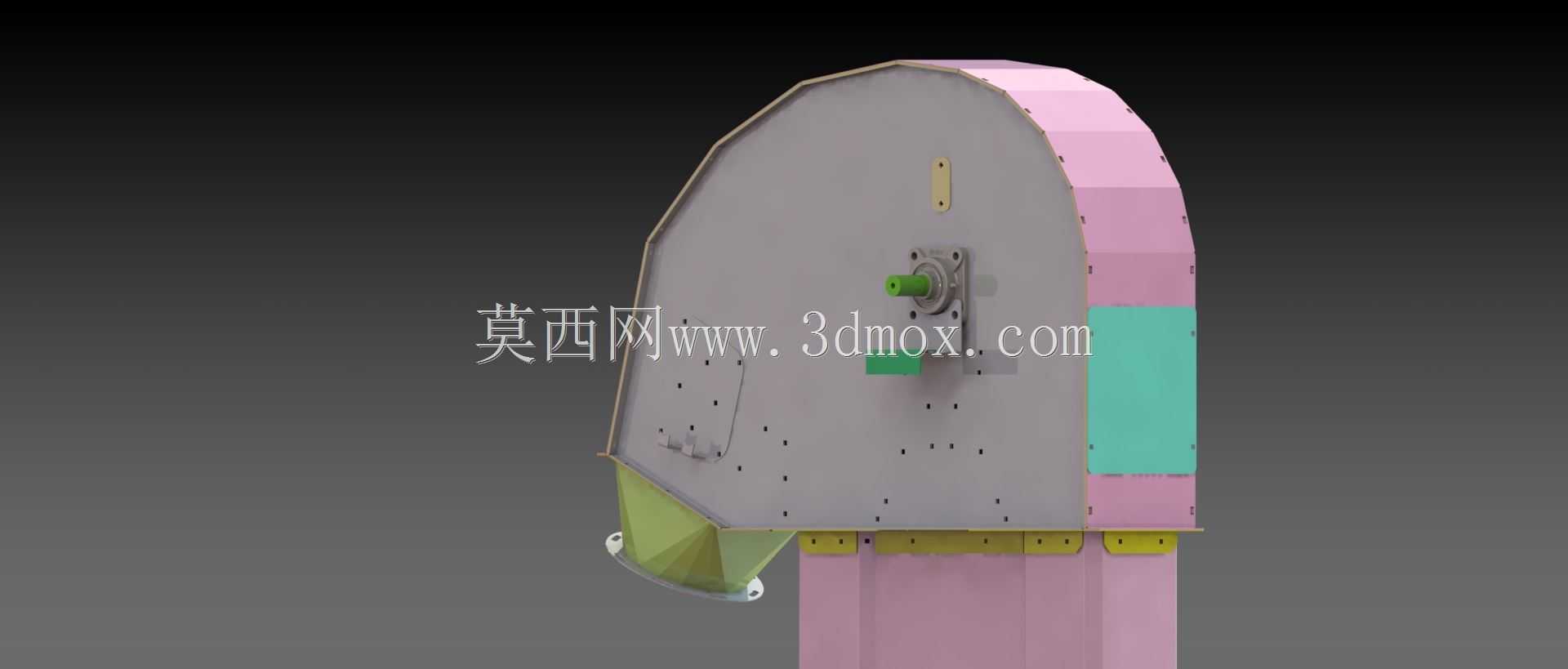

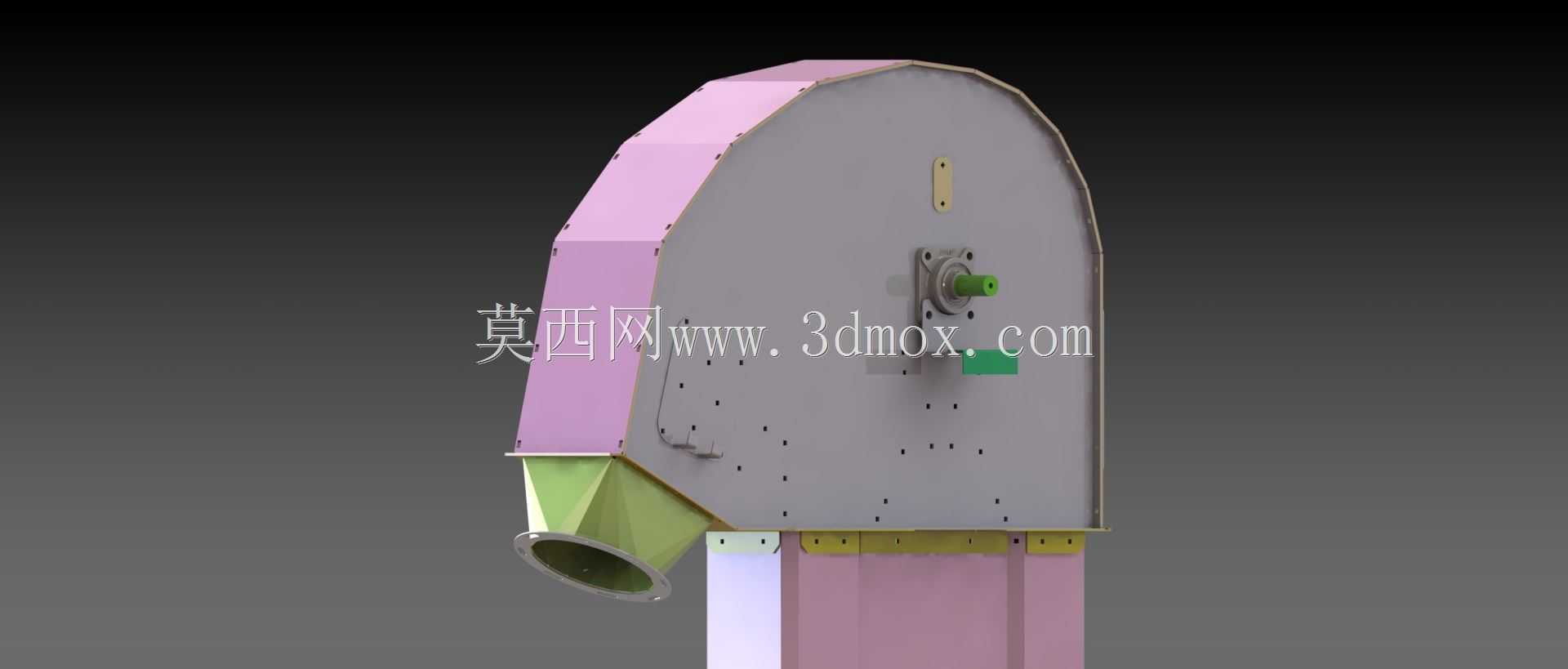

　　在安装边界的设计考量上，设备的顶部预留了足够的安全限位距离，升降行程的上下两端都设置了双重限位，第一重为电气行程开关，到达设定高度后自动切断驱动电源，第二重为机械硬限位块，即使电气限位失效，机械块也能阻挡滑架超出行程范围，避免冲顶或蹲底事故。设备的整体重心沿立柱中心轴线分布，满载工况下的重心偏移量控制在立柱截面范围内，不会对基础产生额外的倾覆力矩，因此不需要额外加装侧面支撑结构，进一步降低了安装空间要求。从实际使用的适配性来看，该结构可根据不同厂区的厂房高度、实际需要的升降行程调整各段立柱的长度参数，不需要改动核心的驱动、导向、防护结构，模块化的分段设计也方便设备的运输与进场安装，即使是厂房入口狭窄的老旧车间，也可将分段构件运入现场后完成组装，不需要破坏厂房建筑结构。

　　针对重载工况下的结构强度问题，设计阶段对各段立柱的截面做了有限元受力分析，在12吨满载偏载20%的极端工况下，立柱的最大变形量控制在千分之一以内，保证升降过程的平顺性，不会因为构件变形导致导向面卡滞。滑动接触面的衬板采用铜基石墨自润滑材料，长期无润滑工况下也能保持较低的摩擦系数，减少日常维护的工作量。设备的外部护罩采用可拆卸式薄钢板结构，既可以防护内部传动构件避免杂物落入，也方便后期维护时快速拆卸，暴露内部结构进行检修作业。
