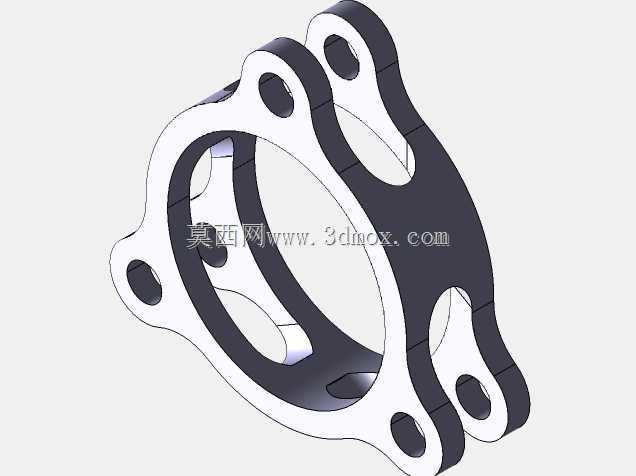

CA6140车床用异形多孔连接安装构件

　　在普通卧式车床的进给箱与溜板箱的传动衔接部位，这类异形多孔连接构件承担着传动副定位、壳体间密封衔接、多管路走线固定的复合作用，不同于常规圆形法兰的对称设计，该构件采用非对称轮廓布局，完全贴合CA6140车床对应安装位的腔体曲面，避免了常规标准件安装时需要额外加工调整垫片的工序。从实际装配场景来看，该构件安装在车床主轴箱侧端的输出轴位置，中心大孔用于穿过传动轴的密封端套，孔壁预留的环形槽位用于嵌入O型密封圈，可有效阻挡主轴箱内润滑油沿轴缝渗漏，同时隔绝外部切削液、金属切屑进入箱体内部污染传动齿轮。构件上分布的多个大小不一的通孔，分为两类功能：一类是螺栓过孔，对应主轴箱壳体上的预制螺纹孔，孔径比配套M6内六角螺栓大0.2mm，

　　预留装配时的微调余量，避免加工累计误差导致螺栓无法穿入；另一类是减重与走线复合孔，在保证结构强度的前提下挖除多余材料，降低构件整体重量，同时可供车床的润滑管路、位置传感器线缆穿过，对管线起到限位固定作用，避免车床运行时管线随溜板移动晃动磨损。设计阶段首先要匹配安装边界的尺寸约束，构件整体厚度控制在12mm，安装后突出壳体表面的高度不超过8mm，不会与溜板箱移动时的行程轨迹产生干涉，外轮廓的不规则曲线完全避让了周边的手柄、油标、调节螺栓等操作部件，装配后不会影响日常车床的换油、手柄调节、间隙调整等维护操作。结构强度校核方面，针对螺栓连接位做了局部加厚处理，每个螺栓孔周边的凸台厚度比基体厚2mm，分散螺栓拧紧时的压应力，

　　避免长期受车床运行振动影响出现连接位开裂；构件边缘做了R2的圆角过渡，没有尖锐棱角，既避免装配时划伤操作人员，也减少应力集中点，在车床长期启停、正反转切换的交变载荷下，不会出现应力疲劳断裂。实际使用中，这类构件替代了早期CA6140车床采用的分体式压盖加走线架的组合结构，将三个独立零件的功能整合到单一构件上，减少了装配工序，也降低了多个零件配合时的累计误差，安装时只需对准定位销孔，穿入螺栓按对角顺序拧紧即可，无需反复调整位置。从加工适配性来看，该构件的曲面轮廓适合采用铣削一次成型，所有孔位的轴线均与安装面垂直，没有斜孔、异形孔等增加加工难度的结构，普通数控铣床即可完成加工，量产时的工艺成本较低，同时构件的平面度公差控制在0.

　　05mm以内，安装后与壳体表面的贴合间隙不超过0.03mm，配合密封垫即可实现可靠的静密封，不会出现渗油问题。在车床的日常维护场景中，拆卸该构件即可直接接触到内部的传动轴密封件，无需拆解周边的其他附属部件，大幅缩短了密封件更换的维修时间，构件上的多孔位设计也兼容后期加装传感器、润滑管路的改装需求，无需额外在构件上钻孔，避免破坏原有结构强度。
