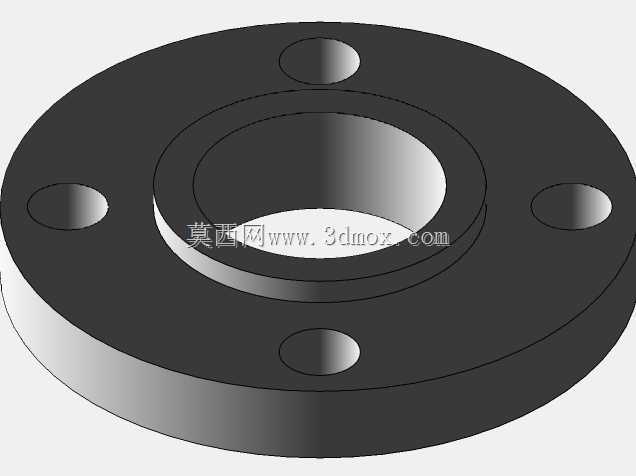

1.5英寸150LB突面带颈平焊法兰结构

　　在石油化工、市政给排水、轻工制药等行业的低压流体输送管路系统中，法兰是实现管段之间、管段与阀门/泵体/仪表设备之间可拆卸连接的核心承压元件，本次呈现的1.5英寸150LB等级SO RF法兰，是美标压力等级体系下应用覆盖面极广的常规连接部件，适配公称通径对应DN40的管路工况，日常工况下可承受150磅级对应的常温额定工作压力，多用于水、蒸汽、油品、低腐蚀性化工介质的输送场景。从结构设计逻辑来看，SO型带颈平焊法兰的结构特性决定了它的安装适配性，法兰盘本体带有一段短颈，相比板式平焊法兰，短颈结构可以提升法兰整体的结构刚度，降低安装紧固时法兰盘的翘曲变形量，同时短颈与管道外壁采用角焊缝连接，相比平焊法兰的单面焊接结构，连接强度更有保障，

　　施工时不需要将管道插入法兰盘深处，现场组对时的管道轴向调整余量更大，非常适合现场安装工况复杂、管道预制精度有限的中小口径管路施工场景。密封面采用RF突面形式，突面的凸起高度在标准规定范围内，密封面表面加工粗糙度满足常用非金属垫片、缠绕式垫片的密封要求，紧固时垫片受压均匀，在额定压力等级下可以实现可靠的静密封，避免介质泄漏，这种突面结构也是150LB、300LB等中低压压力等级法兰最常用的密封面形式，加工难度低，后期维护更换垫片时的清理作业也更便捷。法兰盘上的螺栓孔采用跨中布置形式，四个螺栓孔均匀分布在法兰盘的螺栓中心圆上，安装时不需要刻意调整法兰的周向角度，只要对齐相邻管段的螺栓孔即可穿入螺栓紧固，降低现场安装的对位难度；

　　螺栓孔的孔径比配套螺栓外径大出标准规定的间隙量，可以补偿一定的管道安装同轴度误差，避免出现螺栓无法穿入的问题。从安装边界尺寸来看，该法兰的外径、螺栓中心圆直径、密封面外径、法兰盘厚度、短颈高度、内孔直径均严格匹配对应压力等级通径的尺寸规范，内孔尺寸适配对应规格的钢管外径，焊接时短颈端部与管道外壁的焊接坡口可以按照现场焊接工艺要求加工，既可以采用手工电弧焊，也可以采用氩弧焊打底的焊接工艺，满足不同施工单位的作业条件。在实际管路系统运行中，该法兰需要和同压力等级、同密封面形式的配对法兰配合使用，中间加装对应工况的密封垫片，通过螺栓施加规定的预紧力矩，让垫片产生足够的弹性或塑性变形，填充密封面的微观不平度，实现介质的密封阻隔；

　　相比对焊法兰，带颈平焊法兰的生产成本更低，加工周期更短，在中低压、温度波动不大的工况下完全可以满足使用要求，因此在民用建筑给排水、厂区循环水管路、普通工艺物料输送管路中被大量选用。设计建模过程中，需要严格把控各尺寸的形位公差，尤其是密封面的平面度要求、螺栓孔的位置度要求，密封面如果平面度超差，紧固后会出现局部密封比压不足的问题，容易引发介质泄漏；螺栓孔位置度超差则会导致现场安装时螺栓无法顺利穿入，需要现场扩孔处理，破坏法兰的防腐层和结构强度。法兰盘的过渡圆角位置需要按照标准要求设置圆弧过渡，避免应力集中，在管路承受压力波动、轻微水锤冲击时，避免圆角位置出现应力开裂的问题；短颈与法兰盘连接位置的壁厚要均匀，避免加工时出现壁厚偏差过大，导致局部强度不足。日常选型应用时，需要注意该法兰的压力温度额定值，当输送介质温度升高时，法兰的最高允许工作压力会相应降低，不能直接用常温压力等级去套用高温工况，同时要根据输送介质的腐蚀性选择对应的法兰材质，普通水系统可以选用碳钢材质做防腐处理，腐蚀性介质则需要选用不锈钢或者合金钢材质，匹配对应的焊接材料和垫片材质，保证整个连接节点的可靠性。
