CA6140车床用块状支撑垫块结构设计

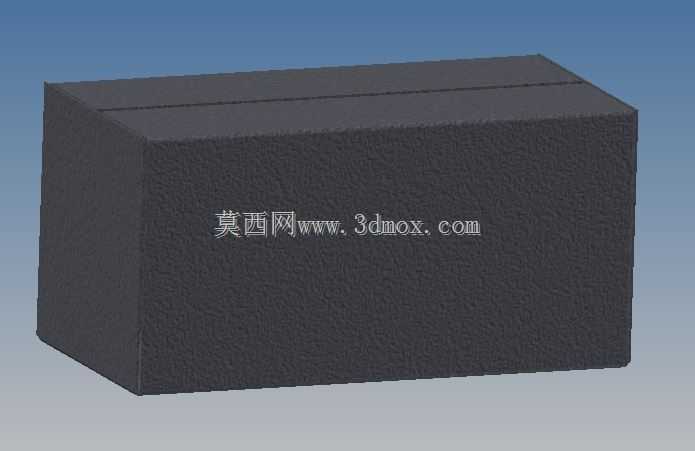

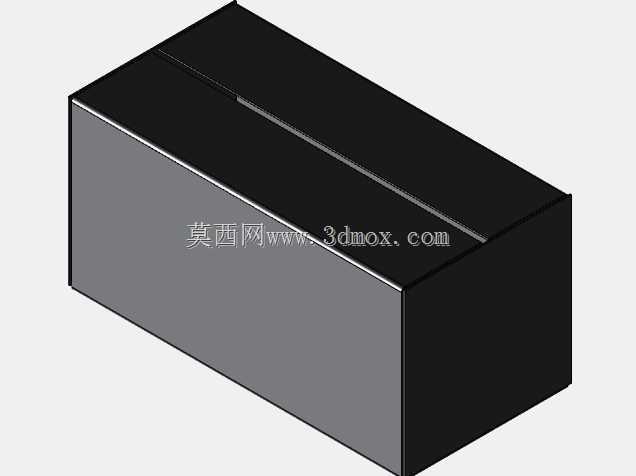

　　核心考量就是最大化提升构件的抗压形变能力，毕竟在CA6140车床的最大装夹夹持力作用下，普通带空腔的垫块很容易出现局部压溃变形，长期使用后支撑面精度丧失，反而会影响装夹可靠性。设计时首先要匹配CA6140车床卡盘的夹持行程范围，垫块的厚度尺寸需要覆盖常用毛坯的装夹余量差，既不能过厚导致卡盘爪行程不足无法锁紧工件，也不能过薄导致无法填补毛坯基面的凹凸差，常规使用场景下，垫块的支撑面平面度公差控制在0.02mm以内，两个相邻支撑面的垂直度公差不超过0.03mm，保证与卡盘爪端面、工件基面贴合时不会出现间隙。实际生产中，这类垫块的安装边界需要严格匹配卡盘爪的移动范围，垫块的宽度不能超过卡盘爪的夹持面宽度，否则装夹时垫块会突出卡盘爪侧面，在普通卧式车床的日常装夹作业场景中，这类块状支撑垫块是出镜率极高的辅助工装构件，很多刚接触机加工的新手容易忽略这类小构件的作用，实际上它的存在直接决定了异形、非整圆类工件装夹的稳定性与加工精度。不同于常见的可调式支撑钉，这种一体式实心块状垫块没有活动调节结构，整体刚性表现更优，在CA6140这类通用卧式车床上加工长条形、带不规则基面的坯料时，往往需要搭配2-4块同规格垫块布置在卡盘爪与工件基面之间，抵消工件毛坯面的平面度误差，避免装夹时工件出现翘曲、悬空，防止车削过程中因切削力波动产生工件振颤，甚至飞出的安全隐患。从结构设计逻辑来看，这类垫块采用整体实心长方体构型，没有多余的减重槽或者镂空结构，

　　在车床主轴旋转时容易碰撞刀架或者车床护罩，引发设备故障；垫块的长度方向需要顺着卡盘爪的夹持方向布置，保证夹持力能够均匀传递到工件接触面上，避免局部应力集中压伤较软的有色金属工件表面。很多一线操作师傅会根据常加工的工件类型，准备不同厚度规格的这类块状垫块，比如加工薄壁套筒类工件时，会选用稍宽的垫块增大接触面积，减少夹持力对薄壁件的挤压变形；加工铸铁类脆性材料坯料时，会对垫块的支撑面做细磨处理，增大接触摩擦力，防止车削时工件打滑移位。不同于定制化的专用工装，这类通用块状垫块的适配性极强，除了CA6140车床，在同规格的其他卧式车床、甚至铣刨床的平口钳装夹作业中也能通用，设计时没有设置额外的连接固定结构，就是为了能够快速挪动调整位置，

　　适配不同尺寸、不同形状的工件装夹需求。从受力角度分析，垫块在工作状态下主要承受卡盘的夹紧压应力以及车削过程中传递的切削交变载荷，所以整体构型没有尖锐棱角，所有棱边都做了小尺寸倒角处理，一方面避免操作时划伤操作人员手部，另一方面也能消除热处理过程中的应力集中点，减少垫块长期使用后的开裂风险。实际建模过程中，需要严格控制垫块各面的平行度要求，上下两个支撑面的平行度公差如果超差，装夹工件时就会出现工件轴线与车床主轴轴线偏移的问题，直接导致车削后的工件出现同轴度超差、圆柱度不合格的质量问题。很多新手在设计这类工装垫块时，容易过度追求轻量化，在垫块内部开设减重孔，实际上在常规的机床加工场景中，这类垫块的重量本身就不大，单手即可轻松取放，

　　开设减重孔反而会破坏整体刚性，在大切削量的粗加工场景中，垫块很容易因为刚性不足产生微变形，导致装夹精度下降。这类垫块的表面不需要做多余的涂层处理，常规的发黑处理即可满足车间内的防锈需求，过于光滑的表面反而会降低与工件、卡盘爪之间的摩擦力，容易出现装夹打滑的问题，所以支撑面一般只做精磨处理，保留适当的表面粗糙度来提升摩擦系数。在CA6140车床的日常加工场景里，这类垫块往往和其他装夹辅具配合使用，比如搭配V型块装夹轴类工件时，垫块可以用来调整V型块的高度，保证工件轴线与主轴轴线重合；装夹不规则的铸件毛坯时，可以多块垫块组合使用，分别支撑毛坯的不同凸台基面，实现多点稳定支撑，避免单点支撑导致的工件装夹变形。
