CA6140车床用多槽盘式传动限位构件

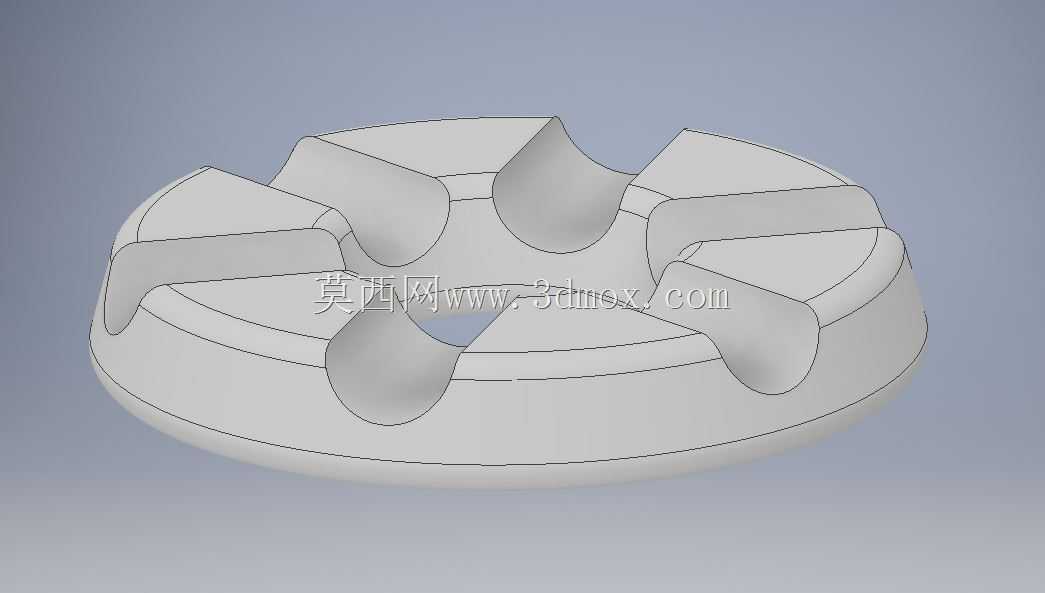

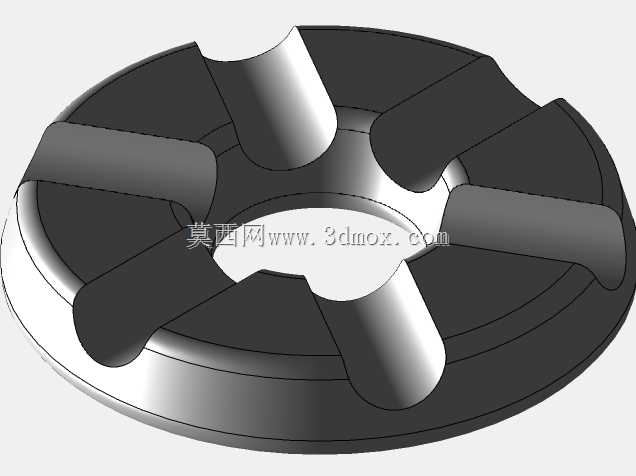

　　在普通卧式车床的进给传动与主轴箱辅助定位结构中，这类盘式多槽构件承担着传动间歇限位、拨叉行程约束的核心作用，是CA6140系列车床操作机构里保障进给档位切换精准度的关键小件。从结构形态来看，零件整体为矮圆柱盘式构型，盘体沿周向均匀分布六个内凹弧形卡槽，卡槽的曲面轮廓完全匹配对应拨销的圆柱外径，卡槽深度经过精确核算，既保证拨销滑入后有足够的啮合接触面积传递扭矩，又不会因为槽深过大导致拨销退出时出现卡滞。盘体中心设置贯通的阶梯安装孔，大孔端用于和传动轴的轴肩端面贴合定位，小孔段与传动轴的定位轴段采用H7/k6的过渡配合，装配后通过轴端挡圈完成轴向固定，确保盘体随轴同步转动时无径向窜动与轴向偏移。设计这类构件时，

　　首先要匹配车床操作机构的拨叉运动行程，周向卡槽的分布角度直接对应车床进给箱的各个档位位置，每个卡槽的中心夹角误差需要控制在±0.05°范围内，否则会出现档位挂接不到位、脱档或者手柄定位手感模糊的问题。卡槽的曲面过渡处采用R2的圆角过渡，避免热处理后出现应力集中导致的崩裂问题，同时减少拨销在槽内滑动时的磨损量，延长零件的实际使用寿命。盘体的外圆面与周边的箱体护罩内壁保留1.5mm的安全间隙，既避免转动过程中出现剐蹭，又不会因为间隙过大导致整体机构紧凑性下降。零件的厚度尺寸根据传动轴的安装空间确定，整体厚度控制在18mm，安装后突出轴肩的高度为12mm，刚好匹配拨叉的拨销伸出长度，不会和周边的齿轮、隔套等相邻零件产生运动干涉。

　　从实际应用场景来看，这类零件安装在CA6140车床的进给箱操作轴端部，当操作人员扳动进给手柄时，手柄带动传动轴转动，轴上的该盘式构件同步旋转，周向的卡槽会和固定在箱体上的定位钢珠配合，实现每个档位的到位自锁，同时卡槽的侧壁会推动对应的拨销移动，完成不同进给量的传动路线切换。在建模过程中，需要重点关注卡槽曲面的连续性，采用扫掠特征生成卡槽的内凹曲面，保证曲面和盘体上下端面的交线顺滑无折角，避免后续数控加工时出现刀具轨迹突变导致的加工振纹。零件的材质选用45号钢，整体调质处理硬度达到HB220-250，卡槽表面进行高频淬火处理，硬度达到HRC45-50，提升卡槽接触面的耐磨性能，满足车床长期频繁换档的使用需求。

　　盘体的上下端面都需要进行平磨加工，平面度误差控制在0.02mm以内，保证装配后和轴肩、挡圈的贴合紧密，不会出现转动时的端面跳动。周向卡槽的位置度以中心安装孔为基准，位置度公差控制在0.03mm，确保每个档位的定位精度一致，不会出现个别档位挂接困难的问题。在实际装配调试时，需要先将盘体压装到传动轴的定位轴段，检查盘体转动时的径向跳动量，外圆面的径向跳动不能超过0.04mm，之后再装入定位钢珠和弹簧组件，扳动手柄检查每个档位的定位手感，确保钢珠滑入卡槽时的阻尼适中，无卡顿或者过松的情况。这类零件虽然结构尺寸不大，但是直接影响车床操作的顺畅性与进给档位的准确性，一旦卡槽出现磨损或者位置偏移，就会导致进给量不准、手柄自动脱档等故障，因此在设计建模时需要严格把控各个形位公差与配合尺寸，兼顾零件的结构强度、耐磨性能与装配工艺性，不需要额外设计复杂的减重结构，保证整体刚性满足频繁冲击载荷的使用要求即可。
