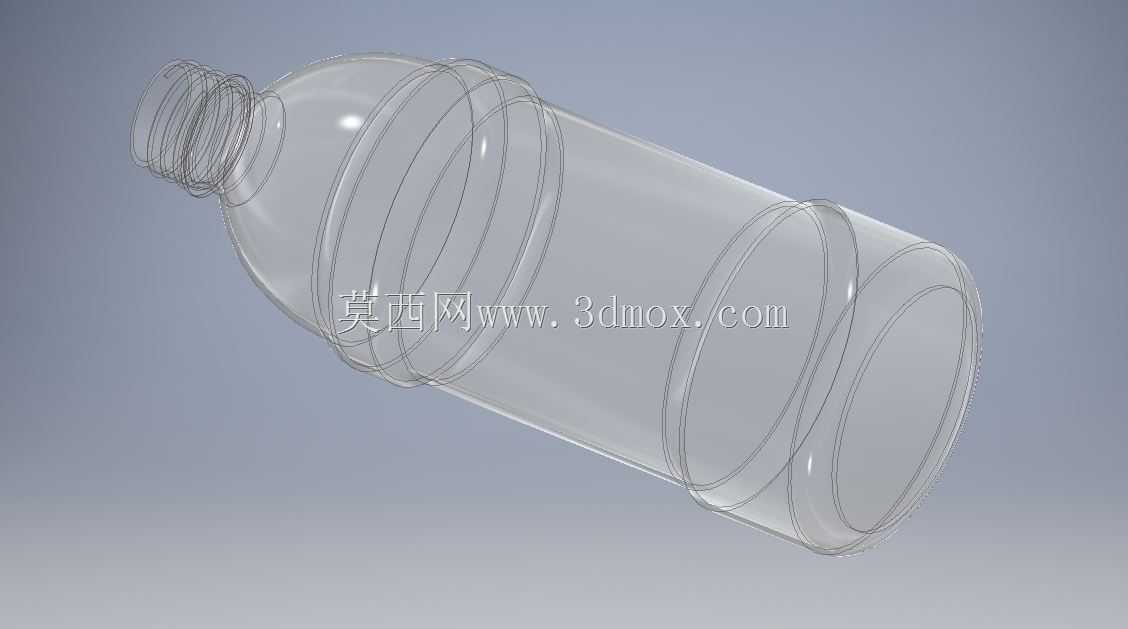

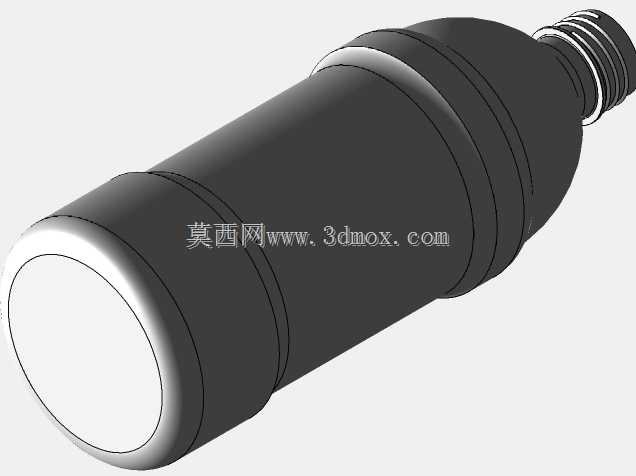

透明PET饮用矿泉水瓶结构设计

　　日常接触的瓶装饮用水包装容器，看似结构简单，实则每一处曲面、每一道加强筋都经过反复的力学与成型工艺验证，这个透明塑料水瓶的三维结构，完整还原了量产级吹塑瓶的全部设计细节。从瓶口的螺纹段开始，这里是和瓶盖配合的核心密封区域，螺纹采用标准的多头间断螺纹设计，牙型高度控制在1.2mm，导程适配常规28mm口径瓶盖的旋合行程，既保证消费者单手可以轻松拧开，又能在运输堆叠过程中不会因为颠簸震动出现松脱漏液的问题，瓶口顶端的密封面做了0.3mm的凸起环筋，和瓶盖内的铝箔垫片压合后可以实现完全密封，阻断外界细菌和杂质进入瓶内。瓶身部分没有做完全光滑的直筒结构，而是沿周向均匀布置了多道环形的加强凹槽，这些凹槽的作用远不止装饰：

　　一方面PET材料吹塑成型后薄壁厚度仅0.2-0.3mm，光滑直筒的结构在受到侧向挤压力时很容易出现不可逆的凹陷变形，环形凹槽相当于在薄壁筒体上增加了多道环形加强筋，能将垂直方向的堆叠载荷、侧向的握持挤压力均匀分散到整个瓶身，哪怕装满水后整箱堆叠六层，底层的瓶身也不会出现鼓胀变形；另一方面这些凹槽在吹塑冷却过程中可以平衡不同位置的冷却速率，避免因为壁厚不均出现局部缩痕或者透明度下降的问题，同时消费者握持的时候，手指刚好可以卡在凹槽位置，增加摩擦力，哪怕手上沾有水也不容易打滑脱手。瓶底部分采用了经典的五瓣内凹结构，这是PET吹塑瓶的成熟设计，内凹的弧度可以抵消瓶内液体因为温度变化产生的内压变化，尤其是夏季高温环境下，瓶内液体受热膨胀，

　　内凹的瓶底可以轻微向外形变释放压力，不会出现瓶底鼓胀导致瓶子无法直立放置的问题，五瓣的过渡圆角全部做了R3以上的顺滑处理，避免吹塑过程中出现应力集中导致的底部开裂，同时瓶底的支撑环做了0.5mm的凸起，让瓶子放置在平面上的时候只有支撑环接触平面，哪怕桌面有轻微的不平整，也能保证瓶子放置平稳不会晃动。整个瓶身的曲面过渡全部采用G2连续的顺滑曲面，没有尖锐的棱角，一方面是吹塑工艺的要求，尖锐转角位置会出现料流堆积导致壁厚不均，另一方面顺滑的曲面在运输过程中不会和相邻的瓶子产生应力集中的磕碰点，减少运输过程中的破损率。从应用场景来看，这类瓶型主要用于常温饮用水、无气饮品的灌装生产，适配常规的旋转式灌装机生产线，瓶口尺寸和标准灌装头、旋盖头完全匹配，不需要额外定制生产配件，瓶身的最大直径65mm，总高度230mm，刚好适配常规的热收缩膜包装、纸箱包装的尺寸边界，单排4瓶、双排6瓶的装箱方式下，纸箱内部间隙控制在2mm以内，既不会因为间隙过大在运输过程中出现窜动碰撞，也不会因为间隙过小导致装箱卡瓶。设计过程中还需要考虑吹塑成型的拔模角度，整个瓶身的外表面拔模斜度控制在1度以上，螺纹段的拔模角度做了局部加大，保证吹塑完成后模具可以顺利开模，不会拉伤瓶身表面影响透明度，瓶身的壁厚分布做了针对性的优化，瓶口位置因为要和瓶盖配合承受旋紧力，壁厚控制在1.5mm左右，瓶身主体壁厚0.25mm，瓶底位置因为要承受站立和堆叠的载荷，壁厚控制在0.4mm，

　　在保证结构强度的前提下尽可能减少材料用量，降低单瓶的材料成本，同时符合轻量化包装的行业趋势。很多刚接触包装结构设计的工程师容易忽略瓶身的通气槽设计，在瓶口螺纹的末端特意做了一道深度0.2mm的轴向小槽，这个结构的作用是消费者拧开瓶盖的时候，外界空气可以顺着这个槽快速进入瓶内，避免因为瓶内负压导致瓶盖弹开或者瓶内液体溢出，这个细节虽然小，但是直接影响消费者的使用体验。整个模型的曲面质量完全满足模具加工的要求，所有分型线位置都做了顺滑过渡，没有曲面褶皱或者收敛奇点，导入CAM软件后可以直接生成吹塑模具的加工刀路，不需要额外做曲面修补，对于包装结构设计的从业者来说，这个模型可以作为同类PET吹塑瓶设计的参考基准，根据不同的容量需求、灌装物料特性调整瓶身直径、高度、加强筋的位置和深度，缩短新产品的开发周期。
